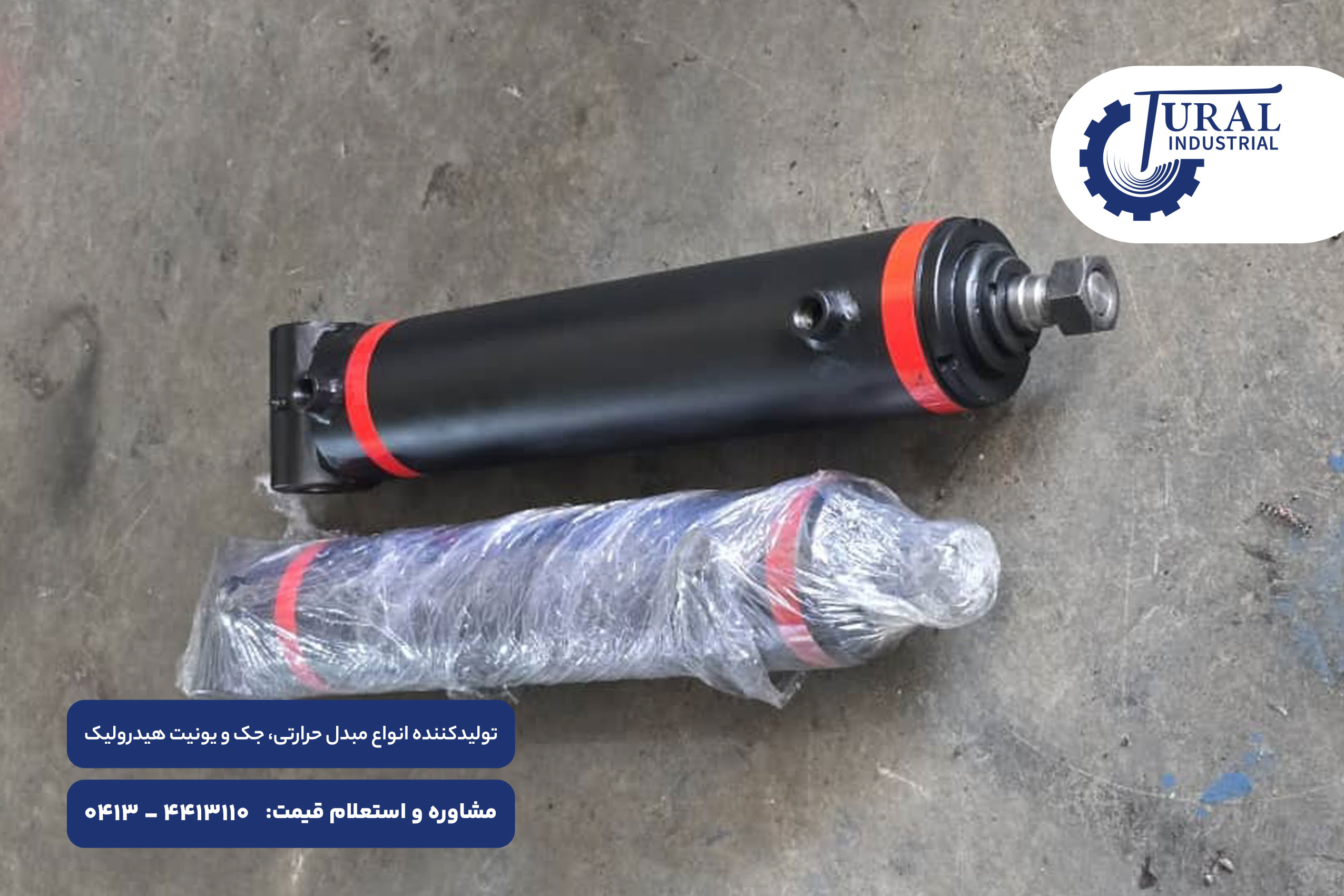

در پروژه‌هایی که نیاز به جابه‌جایی کنترل‌شده، دقیق و قدرتمند دارند، استفاده از جک هیدرولیک تلسکوپی دو طرفه یکی از بهترین و مطمئن‌ترین گزینه‌ها به شمار می‌رود. این نوع جک هیدرولیک با ساختار چندمرحله‌ای و طراحی مقاوم خود قادر است کورس‌های بلند، حرکت نرم و نیروی یکنواخت را در شرایط مختلف فراهم کند. از کمپرسی‌ها و ماشین‌آلات راهسازی گرفته تا لیفتراک، جرثقیل، خطوط تولید و حتی برخی مدل‌های آسانسور هیدرولیک، همه به این نوع جک برای عملکرد پایدار وابسته‌اند.

در این صفحه علاوه بر معرفی ساختار، کاربردها و نحوه عملکرد این جک، ویدیوهای تست واقعی از نمونه‌های تولیدی تورال صنعت نیز ارائه شده تا قبل از سفارش، عملکرد محصول را به‌طور کامل مشاهده کنید. برای دریافت قیمت جک هیدرولیک تلسکوپی نیز می‌توانید با شماره‌های ۰۹۱۴۴۹۰۲۶۶۵  –  ۰۹۱۴۳۳۳۵۲۶۲ تماس حاصل نمایید. یا فرم دریافت پیش‌قیمت را پر کنید تا کارشناسان ما در کمتر از 5 دقیقه با شما تماس بگیرند.

جک هیدرولیک تلسکوپی دو طرفه چیست و چگونه کار می‌کند؟

جک‌های چندمرحله‌ای یا تلسکوپی زمانی مورد استفاده قرار می‌گیرند که در یک فضای محدود، نیاز به کورس بلند و نیروی یکنواخت وجود داشته باشد. در ساختار داخلی این جک‌ها مجموعه‌ای از پیستون‌های لوله‌ای به نام اسلیو (Sleeve) قرار دارد که هرکدام با قطر متفاوت طراحی شده‌اند و به‌صورت مرحله‌ای درون یکدیگر حرکت می‌کنند. جک هیدرولیک تلسکوپی دو طرفه برخلاف مدل‌های یک‌طرفه، دارای دو ورودی و خروجی مجزای روغن است؛ به همین دلیل امکان ایجاد حرکت رفت و برگشت کاملا کنترل‌شده را فراهم می‌کند.

ورود روغن تحت فشار به محفظه‌ها باعث می‌شود هر اسلیو طبق ترتیب مشخص خود باز شود و در پایان مسیر نیز با تزریق روغن به سمت مقابل، فرآیند برگشت بدون نیاز به نیروی وزن یا گرانش انجام می‌گیرد. این قابلیت باعث شده این نوع جک در کاربردهای افقی و شرایطی که به حرکت دوسویه نیاز است، بسیار قابل‌اعتماد و محبوب باشد.

تفاوت جک هیدرولیک تلسکوپی دو طرفه با مدل‌های یک‌طرفه و ساده

در سیستم‌های هیدرولیکی، انتخاب نوع جک تأثیر مستقیمی بر دقت حرکت، ظرفیت نیرو، جهت کاربرد و نحوه کنترل آن دارد. جک‌های تلسکوپی در سه مدل اصلی یک‌طرفه، دوطرفه و ساده تولید می‌شوند که هرکدام مزایا و محدودیت‌های خاص خود را دارند. مدل یک‌طرفه برای کاربردهای عمودی و بازگشت با نیروی وزن مناسب است؛ جک ساده با باز شدن مرحله‌ای Sleeveها بیشتر در کورس‌های بلند استفاده می‌شود؛ اما جک هیدرولیک تلسکوپی دو طرفه با داشتن دو ورودی و خروجی روغن، توانایی ایجاد حرکت رفت و برگشت کاملاً کنترل‌شده را دارد و برای شرایطی که دقت، توان و کنترل‌پذیری اهمیت دارند انتخاب ایده‌آل‌تری است.

در ویدیو زیر می‌توانید عملکرد واقعی یک جک هیدرولیک تلسکوپی دو طرفه را در تست رفت و برگشت مشاهده کنید. همان‌طور که در بخش بالا توضیح داده شد، این نوع جک قادر است مسیر باز و بسته شدن را به‌صورت کاملاً فعال و تحت فشار روغن انجام دهد. در این تست، نحوه باز شدن مرحله‌ای اسلیوها، سرعت حرکت، و برگشت نرم و بدون ضربه جک به‌طور کامل قابل مشاهده است.

کاربردهای جک هیدرولیک تلسکوپی دو طرفه

به دلیل توان بالا، کنترل‌پذیری دقیق و امکان حرکت فعال در هر دو جهت، جک هیدرولیک تلسکوپی دو طرفه در طیف گسترده‌ای از صنایع و ماشین‌آلات کاربرد دارد. این نوع جک به‌خصوص در پروژه‌هایی که نیاز به کورس بلند، حرکت یکنواخت و قابلیت تحمل بار در مسیر رفت و برگشت دارند، انتخابی کاملا مناسب و عملیاتی محسوب می‌شود. مهم‌ترین کاربردهای این نوع جک عبارتند از:

1. ماشین‌آلات راهسازی و معدنی

در بیل‌های مکانیکی، گریدرها، لودرها و تجهیزات معدنی که نیاز به باز و بسته شدن سریع، قدرتمند و پایدار دارند، این جک‌ها عملکردی قابل‌اعتماد ارائه می‌دهند.

2. جرثقیل‌ها و تجهیزات بالابر صنعتی

در بازوی جرثقیل‌ها و مکانیزم‌های تلسکوپی، حرکت فعال رفت و برگشت بسیار حیاتی است. این جک امکان کنترل دقیق ارتفاع و زاویه را فراهم می‌کند.

3. لیفتراک و تجهیزات جابه‌جایی بار

در بخش‌های کششی و بالابر لیفتراک‌ها، جک دوطرفه باعث افزایش دقت حرکت، توان بیشتر و ایمنی بالاتر می‌شود.

4. کمپرسی‌های بزرگ و کشنده‌ها

در بسیاری از کمپرسی‌های صنعتی که نیاز به کنترل بهتر در تخلیه و بازگشت دارند، مدل دوطرفه گزینه مناسب‌تری نسبت به مدل یک‌طرفه است، به‌ویژه در بارهای نامتقارن.

5. صنایع تولیدی و مکانیزم‌های اتوماسیون

در خطوط تولید، دستگاه‌های فرم‌دهی، پرس‌های خاص و بازوهای مکانیکی، کنترل کامل مسیر حرکت اهمیت زیادی دارد و جک‌های دوطرفه بهترین پاسخ را ارائه می‌دهند.

6. تجهیزات تخصصی هیدرولیک با کورس بلند

در کاربردهای خاص مانند بالابرهای سفارشی، سیستم‌های کششی مهندسی، شاسی‌های متحرک و سکوهای قابل تنظیم، این جک ها به دلیل توانایی حرکت یکنواخت و بدون ضربه بسیار پرکاربرد هستند.

ساختار فنی و اجزای اصلی جک هیدرولیک تلسکوپی دو طرفه

طراحی یک جک هیدرولیکی چندمرحله‌ای بر پایه دقت، استحکام و قابلیت کنترل در شرایط عملیاتی مختلف انجام می‌شود. جک هیدرولیک تلسکوپی دو طرفه به دلیل ساختار چنداسلیوه، امکان ایجاد کورس‌های بلند با فشار یکنواخت را فراهم می‌کند و نسبت به مدل‌های معمولی، پیچیدگی فنی بیشتری دارد. این ساختار باعث می‌شود جک در مسیر رفت و برگشت، کاملاً تحت کنترل فشار روغن عمل کرده و عملکردی متعادل، روان و بدون ضربه ارائه دهد.

 ۱. بدنه اصلی (Main Cylinder)

بدنه اصلی از فولاد آلیاژی مقاوم ساخته می‌شود تا در برابر فشار بالا، سایش و تنش‌های ناشی از وزن بار دوام لازم را داشته باشد. دقت ساخت بدنه تأثیر مستقیمی بر عمر سیل‌ها و یکنواختی حرکت جک دارد.

 ۲. اسلیوها (Sleeves)

مهم‌ترین بخش ساختار جک‌های تلسکوپی همان اسلیوها هستند؛ لوله‌های تو در تو با ضخامت و قطرهای متفاوت که به‌صورت مرحله‌ای باز می‌شوند. بزرگ‌ترین اسلیو در بیرونی‌ترین بخش قرار دارد و کوچک‌ترین اسلیو در مرکز. کیفیت ماشین‌کاری این اسلیوها بر روانی حرکت و عدم نشتی تأثیر بسیار زیادی دارد.

 ۳. شفت (Rod)

شفت جک معمولاً از فولاد سخت‌کاری شده با آبکاری کروم یا نیکل ساخته می‌شود تا مقاومت بالایی در برابر سایش و خوردگی داشته باشد. صاف بودن سطح شفت باعث می‌شود سیل‌ها عمر بیشتری داشته باشند و حرکت ضربه‌ای ایجاد نشود.

 ۴. سیل‌ها و پکینگ‌ها

سیل‌ها مسئول جلوگیری از نشتی روغن و حفظ فشار داخلی هستند. نوع سیل‌ها باتوجه به فشار کاری، نوع روغن و شرایط محیطی انتخاب می‌شود. پکینگ‌ها نیز وظیفه آب‌بندی و نگهداری روغن در محفظه‌ها را بر عهده دارند.

۵. گایدها و بوش‌ها (Guide & Bush)

این قطعات وظیفه هدایت شفت و اسلیوها را بر عهده دارند و مانع از لقی یا حرکت غیر یکنواخت می‌شوند. کیفیت بوش‌ها تأثیر زیادی بر طول عمر جک دارد.

 ۶. پورت‌های ورود و خروج روغن (In/Out Ports)

در مدل دوطرفه، دو ورودی و خروجی جداگانه برای کنترل کامل فشار و جهت حرکت طراحی شده است. کنترلرهای هیدرولیکی با تنظیم جریان ورودی، امکان تنظیم سرعت، قدرت و نرمی حرکت را فراهم می‌کنند.

۷. راپچر ولو (شیر اطمینان ایمنی)

این شیر یکی از مهم‌ترین اجزای ایمنی جک است. اگر در سیستم نشتی شدید، ترکیدگی شیلنگ یا افزایش ناگهانی سرعت رخ دهد، راپچر ولو مسیر روغن را مسدود کرده و مانع سقوط جک می‌شود. این قطعه در پروژه‌های صنعتی با بار سنگین اهمیت ویژه‌ای دارد.

۸. اتصالات و کف‌گردها

نوع اتصال جک به شاسی یا سازه پروژه بسته به طراحی می‌تواند پینی، فلنچی یا کف‌گرد باشد. انتخاب نوع اتصال با توجه به نیروهای واردشونده و زاویه حرکت در پروژه انجام می‌شود.

مشخصات فنی قابل سفارش در تورال صنعت

جک‌های تلسکوپی بسته به شرایط پروژه، نوع کاربرد، ظرفیت بار و میزان کورس مورد نیاز، باید با ویژگی‌های فنی متفاوتی طراحی و تولید شوند. در تورال صنعت، جک‌ها براساس نیاز مشتری به‌صورت کاملاً سفارشی‌سازی شده تولید می‌گردند تا بالاترین کارایی، عمر مفید و دقت عملکرد در سیستم هیدرولیک تضمین شود. در ادامه مهم‌ترین پارامترهایی که هنگام سفارش یک جک تلسکوپی دوطرفه باید مشخص شوند آورده شده است.

۱. کورس جک (Stroke Length)

• قابل تولید از ۱ متر تا ۴۰ متر

• انتخاب کورس بر اساس فضای در دسترس و میزان جابه‌جایی مورد نیاز پروژه انجام می‌شود.

۲. تعداد مراحل یا استیج‌ها (Stages)

• تولید در مدل‌های ۲، ۳ یا ۴ مرحله‌ای

• هرچه تعداد مراحل بیشتر باشد، کورس بلندتر و نیاز به دقت ماشین‌کاری بالاتر می‌شود.

۳. قطر اسلیوها (Diameter of Sleeves)

• قطر هر اسلیو بر اساس میزان فشار، ظرفیت بار و طول جک تعیین می‌شود.

• انتخاب مناسب قطر اسلیو باعث جلوگیری از کمانش، افزایش عمر کاری و پایداری حرکت می‌شود.

۴. نوع شفت و آبکاری

• شفت فولادی سخت‌کاری شده

• آبکاری کروم ضخیم یا نیکل برای مقاومت در برابر خوردگی و سایش

۵. ظرفیت تحمل بار (Load Capacity)

• از ۵۰۰ کیلوگرم تا ۳۰ تن

• مناسب برای ماشین‌آلات سبک تا تجهیزات فوق‌سنگین

۶. فشار کاری جک (Working Pressure)

• جک‌های دو مرحله‌ای: تا ۶۴ بار

• جک‌های سه مرحله‌ای: تا ۴۵ بار

• طراحی براساس استانداردهای فشار و الزامات ایمنی

۷. نوع سیل‌ها و پکینگ‌ها

• انتخاب براساس فشار کاری

• تحمل دما و شرایط محیطی

• مقاومت در برابر فرسایش و نشتی

۸. نوع اتصالات جک

• اتصالات پینی

• اتصالات فلنچی

• اتصال کف‌گرد

• امکان طراحی سفارشی براساس نقشه پروژه

۹. وجود راپچر ولو (Rapture Valve)

• اضافه شدن شیر ایمنی معتبر جهت جلوگیری از سقوط ناگهانی

• نقش مهم در حفظ ایمنی سیستم‌های بالابری

۱۰. تست عملکرد قبل از تحویل

تمام جک‌های سفارشی تورال صنعت پیش از ارسال، تحت تست‌های فشار، تست کورس کامل، و تست رفت‌وبرگشت قرار می‌گیرند تا از سلامت عملکرد و عدم نشتی آن‌ها اطمینان حاصل شود.

قیمت جک هیدرولیک تلسکوپی دو طرفه

محاسبه قیمت جک هیدرولیک تلسکوپی دو طرفه به چندین پارامتر مهم فنی بستگی دارد و نمی‌توان برای همه پروژه‌ها یک قیمت ثابت اعلام کرد. عواملی مانند طول کورس جک، تعداد مرحله‌ها (استیج)، قطر اسلیوها، ظرفیت تحمل بار، فشار کاری، نوع اتصالات، نوع سیل‌ها و وجود تجهیزات ایمنی مانند راپچر ولو همگی بر قیمت نهایی تأثیرگذار هستند. از آنجا که هر پروژه شرایط خاص خود را دارد، قیمت جک باید دقیقاً بر اساس نیاز واقعی همان پروژه محاسبه شود.

برای دریافت قیمت به‌روز و دقیق می‌توانید با شماره‌های ۰۹۱۴۴۹۰۲۶۶۵ – ۰۹۱۴۳۳۳۵۲۶۲ تماس بگیرید یا فرم دریافت پیش‌قیمت را پر کنید تا کارشناسان ما در کمتر از ۵ دقیقه با شما تماس بگیرند و مشاوره رایگان ارائه دهند.

پس اگر در پروژه خود به جکی نیاز دارید که از نظر قدرت، دقت حرکت، طول کورس و دوام کاری در سطح بالایی باشد، بدون تردید جک هیدرولیک تلسکوپی دو طرفه یکی از بهترین گزینه‌هاست. طراحی چندمرحله‌ای این جک، حرکت کاملا روان، برگشت فعال و توان تحمل فشار بالا را ممکن می‌سازد؛ بنابراین برای پروژه‌های سنگین و حساس یک انتخاب کاملاً مطمئن است.

از طرفی، تورال صنعت به‌عنوان تولیدکننده مستقیم این جک‌ها، تمام مراحل طراحی، ساخت، ماشین‌کاری و تست را در مجموعه خود انجام می‌دهد.
این موضوع باعث می‌شود:

• واسطه‌ها حذف شوند

• قیمت تمام‌شده به‌صرفه‌تر باشد

• کیفیت ساخت تحت کنترل دقیق قرار گیرد

• امکان سفارشی‌سازی کامل وجود داشته باشد

اگر برای پروژه‌تان نیاز به جک با کورس خاص، تعداد استیج مشخص، فشار کاری ویژه یا طراحی کاملاً سفارشی دارید، کافی است یک تماس کوتاه بگیرید. کارشناسان ما مشخصات پروژه شما را بررسی کرده و بهترین پیشنهاد فنی همراه با قیمت دقیق جک هیدرولیک تلسکوپی دو طرفه را ارائه خواهند داد.
