راهنمای جامع مبدل حرارتی پوسته و لوله
مبدل حرارتی پوسته و لوله یکی از پرکاربردترین تجهیزات انتقال حرارت در صنعت است. این نوع مبدل برای انتقال حرارت بین دو سیال بدون تماس مستقیم آنها استفاده میشود. در این سیستم، یک سیال از داخل لولهها عبور میکند و سیال دیگر در فضای بین لولهها و پوسته جریان پیدا میکند. حرارت از طریق دیواره لولهها منتقل میشود و در نتیجه، یک سیال گرمتر خنک شده یا یک سیال سردتر گرم میشود.
دلیل استفاده گسترده از مبدل های حرارتی پوسته و لوله، مقاومت بالا، تحمل فشار و دمای زیاد، قابلیت طراحی سفارشی و امکان استفاده برای سیالات مختلف است. این مبدلها در خنککاری روغن، سیستمهای هیدرولیک، کمپرسورها، توربینها، موتورخانهها، نیروگاهها، صنایع نفت و گاز، پتروشیمی، تأسیسات صنعتی و خطوط تولید کاربرد دارند.
مبدل های حرارتی پوسته و لوله pdf

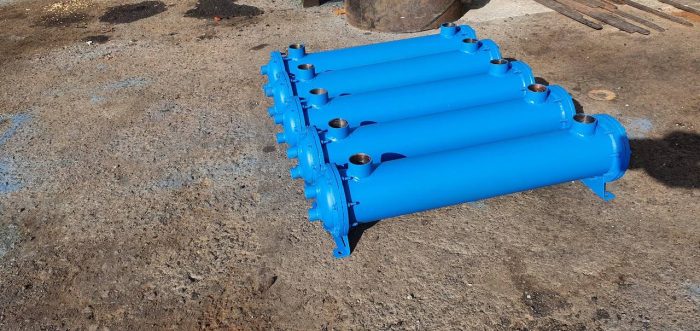

مبدل حرارتی پوسته و لوله چیست؟
مبدل پوسته لوله دستگاهی است که حرارت را بین دو سیال با دمای متفاوت منتقل میکند، بدون اینکه این دو سیال با هم ترکیب شوند. در این مبدل، یک مجموعه لوله داخل یک بدنه استوانهای قرار میگیرد. یکی از سیالها از داخل لولهها عبور میکند و سیال دیگر در فضای اطراف لولهها و داخل پوسته حرکت میکند.
این ساختار باعث میشود مبدل پوسته و لوله برای شرایط کاری سنگین مناسب باشد. برای مثال، در یک سیستم خنککاری روغن، روغن داغ وارد مبدل میشود و آب یا سیال خنککننده در سمت دیگر جریان پیدا میکند. حرارت روغن از طریق دیواره لولهها به آب منتقل میشود و روغن با دمای پایینتر از مبدل خارج میشود.
مبدل حرارتی لوله ای معمولا زمانی انتخاب میشود که پروژه نیاز به تحمل فشار، دمای بالا، دبی زیاد یا طراحی سفارشی داشته باشد. به همین دلیل این نوع مبدل در صنایع سنگین، موتورخانهها، کمپرسورها، سیستمهای هیدرولیک و فرایندهای صنعتی کاربرد زیادی دارد.
نحوه کار مبدل حرارتی پوسته و لوله
نحوه کار مبدل حرارتی پوسته و لوله بر پایه انتقال حرارت غیرمستقیم است. یعنی دو سیال در دو مسیر جداگانه حرکت میکنند و بدون تماس مستقیم، حرارت بین آنها منتقل میشود. دیواره لولهها نقش سطح انتقال حرارت را دارد و باعث میشود انرژی حرارتی از سیال گرمتر به سیال سردتر منتقل شود.
در طراحی این مبدلها، جهت حرکت سیالها اهمیت زیادی دارد. در بعضی مدلها، دو سیال همجهت حرکت میکنند و در بعضی دیگر، جریانها خلاف جهت هم هستند. معمولاً جریان مخالف راندمان حرارتی بهتری ایجاد میکند، چون اختلاف دمای مؤثرتری بین دو سیال حفظ میشود.
برای افزایش راندمان، داخل پوسته از قطعاتی به نام بافل استفاده میشود. بافلها مسیر حرکت سیال سمت پوسته را تغییر میدهند و باعث میشوند سیال مدت بیشتری در تماس با سطح لولهها باشد. این موضوع باعث افزایش انتقال حرارت، کاهش افت عملکرد و بهبود کارایی مبدل میشود.

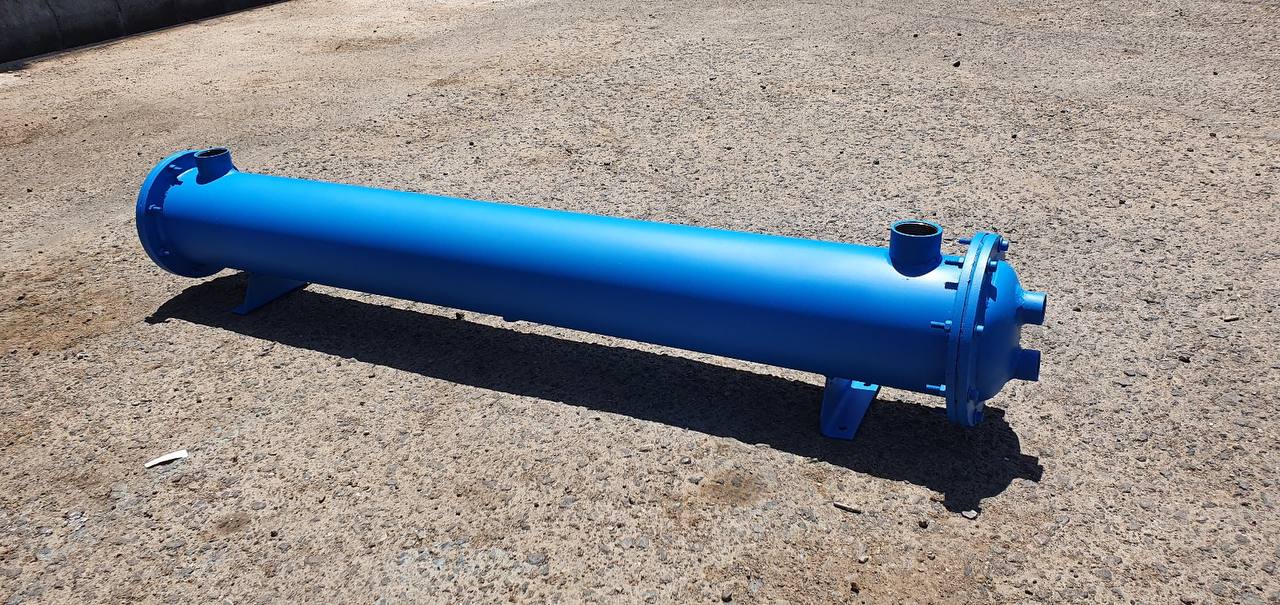

اجزای اصلی مبدل پوسته و لوله
مبدل پوسته و لوله از چند بخش اصلی تشکیل میشود. هرکدام از این اجزا روی عملکرد، عمر مفید، قیمت، قابلیت سرویس و کیفیت انتقال حرارت اثر دارند. آشنایی با این اجزا به خریدار کمک میکند هنگام بررسی مشخصات فنی یا خرید مبدل حرارتی پوسته و لوله، انتخاب دقیقتری داشته باشد.
پوسته
پوسته، بدنه اصلی و استوانهای مبدل است. سیال سمت پوسته در فضای داخلی این بدنه و اطراف لولهها جریان پیدا میکند. جنس پوسته معمولاً با توجه به فشار کاری، دمای کاری، نوع سیال و شرایط محیطی انتخاب میشود.
در بسیاری از پروژههای صنعتی، پوسته از فولاد کربنی یا استنلس استیل ساخته میشود. اگر سیال خورنده باشد یا محیط کاری حساسیت بیشتری داشته باشد، انتخاب متریال مقاومتر اهمیت پیدا میکند. قطر پوسته نیز یکی از عوامل مهم در ظرفیت مبدل و قیمت مبدل حرارتی پوسته و لوله است.
دسته لولهها
دسته لولهها بخش اصلی انتقال حرارت در مبدل است. یکی از سیالها از داخل این لولهها عبور میکند و حرارت از طریق دیواره لولهها به سیال سمت پوسته منتقل میشود. تعداد، قطر، طول، ضخامت و جنس لولهها روی ظرفیت حرارتی مبدل اثر مستقیم دارد.
اگر دبی سیال بالا باشد یا اختلاف دمای موردنیاز زیاد باشد، ممکن است تعداد لولهها یا سطح حرارتی مبدل افزایش پیدا کند. انتخاب جنس لولهها هم به نوع سیال بستگی دارد. برای مثال، در برخی پروژهها لوله فولادی کافی است، اما در بعضی شرایط ممکن است استفاده از استیل، مس یا متریال خاص لازم باشد.
تیوبشیت
تیوبشیت یا صفحه نگهدارنده لولهها، قطعهای است که لولهها را در جای خود ثابت نگه میدارد. این قطعه در دو سر دسته لولهها قرار میگیرد و باعث میشود مسیر سیال داخل لولهها از مسیر سیال داخل پوسته جدا بماند.
کیفیت ساخت تیوبشیت اهمیت زیادی دارد؛ چون اگر آببندی یا اتصال لولهها بهدرستی انجام نشود، احتمال نشتی یا ترکیب شدن دو سیال وجود دارد. در مبدلهای صنعتی، تیوبشیت باید با توجه به فشار، دما و نوع سیال طراحی شود.
هد یا کلگی
هد یا کلگی در دو سر مبدل قرار میگیرد و مسیر ورود و خروج سیال داخل لولهها را مشخص میکند. طراحی کلگی روی تعداد پاس، مسیر جریان و قابلیت سرویس مبدل اثر دارد.
در بعضی مدلها، کلگی ثابت است و در بعضی دیگر قابلیت باز شدن دارد. مدلهایی که کلگی قابل باز شدن دارند، برای تمیزکاری، بازرسی و سرویس دورهای مناسبتر هستند. البته این نوع طراحی ممکن است هزینه ساخت مبدل را افزایش دهد.
بافلها
بافلها صفحات داخلی هستند که در سمت پوسته قرار میگیرند. وظیفه بافلها این است که مسیر حرکت سیال را تغییر دهند و باعث شوند سیال مدت بیشتری با سطح لولهها در تماس باشد.
وجود بافل باعث افزایش راندمان انتقال حرارت میشود. همچنین بافلها میتوانند از لرزش بیش از حد لولهها جلوگیری کنند و جریان سیال را بهتر کنترل کنند. فاصله، تعداد و نوع بافلها باید بر اساس دبی، افت فشار مجاز و شرایط کاری طراحی شود.

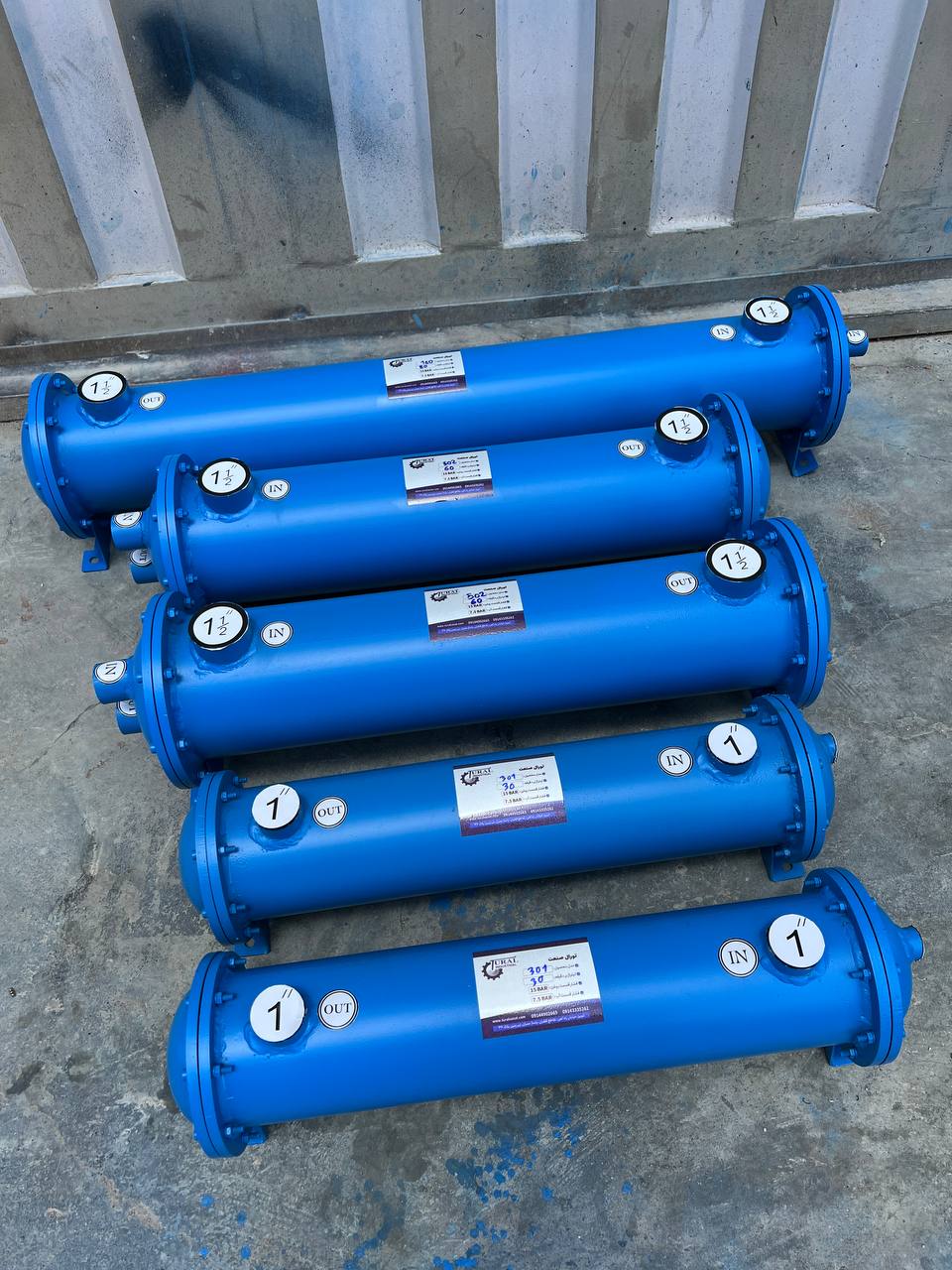

نازلها و اتصالات
نازلها محل ورود و خروج سیالها هستند. در مبدل حرارتی پوسته و لوله معمولاً برای هر سیال، ورودی و خروجی جداگانه در نظر گرفته میشود. سایز نازلها باید با دبی سیال، فشار کاری و نوع اتصال سیستم هماهنگ باشد.
نوع اتصال میتواند دندهای، فلنجی یا سفارشی باشد. در پروژههای صنعتی سنگین، اتصال فلنجی بیشتر استفاده میشود، چون تحمل فشار بالاتر و قابلیت باز و بسته شدن بهتری دارد.
پایه، درپوش و آببندها
پایهها وظیفه نگهداری و نصب مبدل را دارند. درپوشها برای دسترسی به بخشهای داخلی و بستن مسیرهای انتهایی استفاده میشوند. آببندها و واشرها نیز مانع نشتی سیال میشوند.
اگر کیفیت آببندی مناسب نباشد، ممکن است مبدل در زمان کار دچار نشتی شود. به همین دلیل در خرید مبدل حرارتی پوسته و لوله، فقط نباید به ظرفیت و قیمت توجه کرد؛ کیفیت ساخت، آببندی و قابلیت سرویس هم اهمیت زیادی دارد.

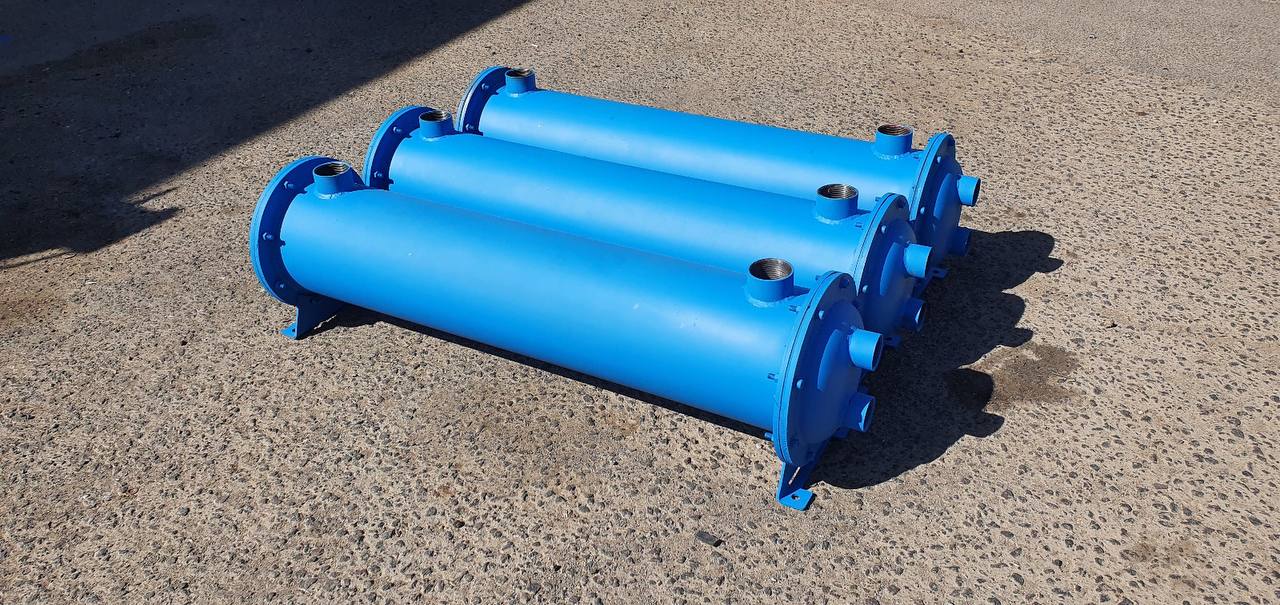

انواع مبدل حرارتی پوسته و لوله
انواع مبدل حرارتی پوسته و لوله را میتوان بر اساس مسیر عبور سیال، تعداد پاس، نوع لوله، نوع کلگی، کاربرد و قابلیت سرویس دستهبندی کرد. شناخت این دستهبندیها کمک میکند مبدل مناسبتر بر اساس شرایط پروژه انتخاب شود.
مبدل حرارتی پوسته و لوله تکپاس
در مبدل تکپاس، سیال فقط یک بار از داخل لولهها عبور میکند. این نوع مبدل ساختار سادهتری دارد و برای کاربردهایی مناسب است که نیاز حرارتی پیچیدهای ندارند.
مزیت این مدل، طراحی سادهتر، افت فشار کمتر و سرویس راحتتر است. اما در پروژههایی که نیاز به انتقال حرارت بیشتر وجود دارد، ممکن است مدل تکپاس کافی نباشد و مبدل دوپاس یا چندپاس پیشنهاد شود.
مبدل حرارتی پوسته و لوله دوپاس
در مبدل دوپاس، سیال داخل لولهها یک مسیر رفت و برگشت را طی میکند. این کار باعث افزایش زمان تماس سیال با سطح انتقال حرارت میشود و میتواند راندمان مبدل را افزایش دهد.
این مدل برای بسیاری از کاربردهای صنعتی، خنککاری روغن، سیستمهای هیدرولیک و پروژههایی که نیاز به انتقال حرارت بیشتر دارند، انتخاب مناسبی است.
مبدل حرارتی پوسته و لوله چندپاس
در مبدل چندپاس، سیال چند بار مسیر عبور از داخل لولهها را طی میکند. این طراحی برای پروژههایی استفاده میشود که نیاز به سطح حرارتی بیشتر، راندمان بالاتر یا کنترل دقیقتر دمای خروجی دارند.
البته افزایش تعداد پاس میتواند افت فشار را بیشتر کند. بنابراین انتخاب مبدل چندپاس باید بر اساس دبی، فشار کاری، افت فشار مجاز و هدف حرارتی پروژه انجام شود.
مبدل پوسته لوله با لوله مستقیم
در این مدل، لولهها بهصورت مستقیم داخل پوسته قرار میگیرند. این طراحی یکی از رایجترین ساختارها در مبدل های حرارتی پوسته و لوله است و برای بسیاری از کاربردهای صنعتی قابل استفاده است.
مدل لوله مستقیم معمولاً از نظر ساخت، بازرسی و تمیزکاری سادهتر است. در پروژههایی که نیاز به سرویس دورهای وجود دارد، این نوع طراحی میتواند گزینه مناسبی باشد.
مبدل پوسته و لوله U شکل
در مدل U-Type، لولهها به شکل U خم میشوند. این نوع طراحی برای شرایطی مناسب است که انبساط حرارتی اهمیت دارد؛ یعنی وقتی دمای سیالها بالا است یا اختلاف دمای زیادی بین دو سمت مبدل وجود دارد.
مبدل U شکل میتواند تنش حرارتی را بهتر تحمل کند، اما تمیزکاری داخل لولهها ممکن است نسبت به لوله مستقیم سختتر باشد. بنابراین انتخاب این مدل باید با توجه به شرایط کاری و نوع سیال انجام شود.
مبدل پوسته و لوله کلگی ثابت
در مبدل کلگی ثابت، بخشهای انتهایی مبدل بهصورت ثابت طراحی میشوند. این مدل معمولاً ساختار سادهتر و قیمت مناسبتری دارد، اما دسترسی به برخی قسمتها برای تمیزکاری یا تعمیرات ممکن است محدودتر باشد.
اگر سیال تمیز باشد و رسوبگذاری زیادی نداشته باشد، کلگی ثابت میتواند گزینه مناسبی باشد. اما برای سیالاتی که احتمال رسوب یا گرفتگی دارند، بهتر است قابلیت سرویسپذیری مبدل بیشتر بررسی شود.
مبدل پوسته و لوله کلگی شناور
در مدل کلگی شناور، امکان حرکت یا جداسازی بخشی از دسته لولهها وجود دارد. این طراحی برای شرایطی مناسب است که انبساط حرارتی، اختلاف دمای بالا یا نیاز به تمیزکاری اهمیت بیشتری دارد.
مبدل کلگی شناور معمولاً سرویسپذیری بهتری دارد، اما هزینه ساخت آن نسبت به مدلهای سادهتر بیشتر است. در پروژههای صنعتی سنگین، این نوع طراحی میتواند انتخاب مطمئنتری باشد.

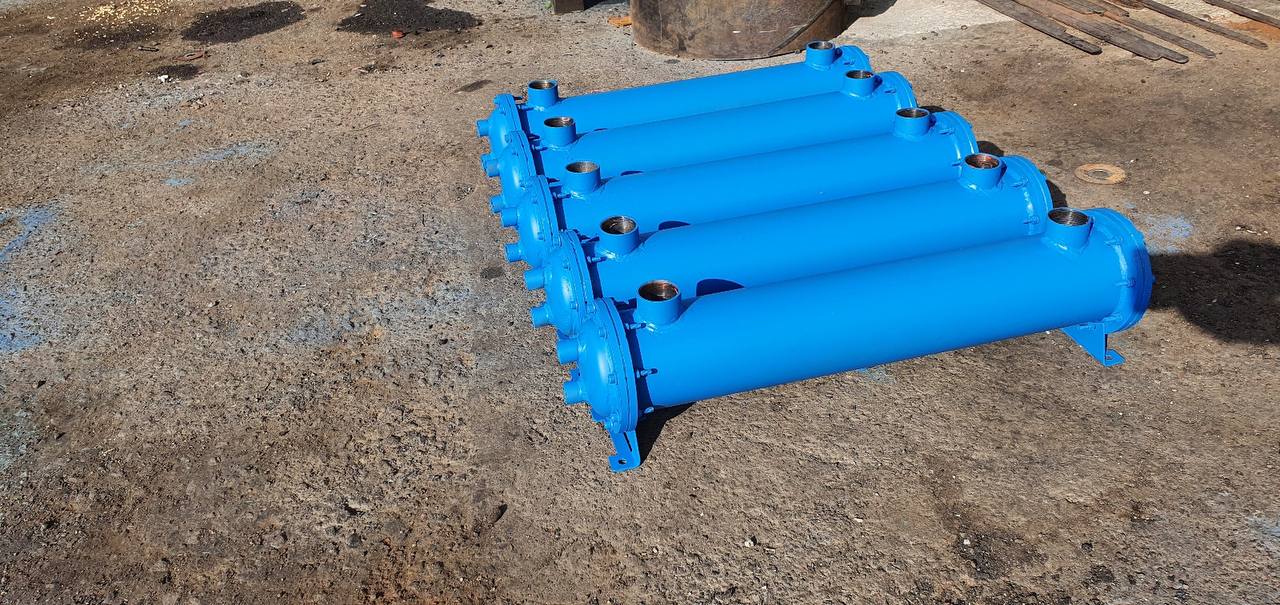

مبدل حرارتی آب به روغن
مبدل آب به روغن یکی از کاربردهای رایج مبدل پوسته و لوله است. در این مدل، روغن داغ از یک مسیر و آب خنککننده از مسیر دیگر عبور میکند. حرارت روغن به آب منتقل میشود و دمای روغن کاهش پیدا میکند.
این نوع مبدل در سیستمهای هیدرولیک، ماشینآلات صنعتی، خطوط تولید، کمپرسورها و تجهیزات روغنکاری کاربرد زیادی دارد.
مبدل حرارتی بخار به آب
در مبدل بخار به آب، حرارت بخار به آب منتقل میشود. این نوع مبدل در موتورخانهها، سیستمهای گرمایشی، صنایع فرایندی و پروژههایی که نیاز به تولید یا گرم کردن آب دارند استفاده میشود.
در این مدل، فشار بخار، دمای کاری، ظرفیت حرارتی و نوع متریال اهمیت زیادی دارد. انتخاب اشتباه میتواند باعث افت راندمان یا آسیب به تجهیزات شود.

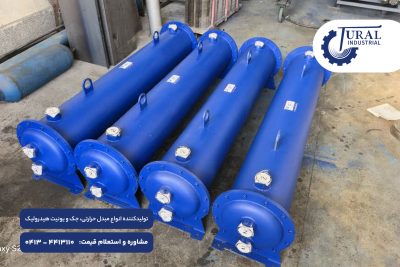

مبدل حرارتی سفارشی
در بسیاری از پروژهها، مدلهای آماده پاسخگوی نیاز دقیق سیستم نیستند. در این شرایط، مبدل حرارتی پوسته و لوله بهصورت سفارشی طراحی و ساخته میشود.
در مبدل سفارشی، مواردی مثل قطر پوسته، تعداد لولهها، طول لوله، جنس متریال، سایز نازل، نوع اتصال، تعداد پاس، فشار کاری و ابعاد نصب بر اساس شرایط پروژه تعیین میشود. این مدل برای پروژههای خاص، سیالات خورنده، فشار بالا، دمای بالا یا محدودیت فضای نصب کاربرد دارد.
کاربردهای مبدل حرارتی پوسته و لوله
مبدل های حرارتی پوسته و لوله در پروژههایی استفاده میشوند که نیاز به انتقال حرارت مطمئن بین دو سیال وجود دارد. یکی از کاربردهای رایج آنها، خنککاری روغن در سیستمهای هیدرولیک و صنعتی است. در این حالت روغن داغ وارد مبدل میشود و حرارت آن به آب یا سیال خنککننده منتقل میشود.
خنککاری روغن صنعتی
در بسیاری از تجهیزات صنعتی، روغن هنگام کار گرم میشود. اگر دمای روغن کنترل نشود، ممکن است کیفیت روانکاری کاهش پیدا کند و به تجهیزات آسیب برسد. مبدل حرارتی پوسته و لوله میتواند حرارت روغن را به آب منتقل کند و دمای روغن را در محدوده مناسب نگه دارد.
سیستمهای هیدرولیک
در سیستمهای هیدرولیک، بالا رفتن دمای روغن میتواند باعث افت عملکرد، کاهش عمر قطعات و آسیب به پمپها و شیرها شود. استفاده از مبدل پوسته و لوله برای خنککاری روغن هیدرولیک، یکی از راهکارهای رایج در پروژههای صنعتی است.
کمپرسورها و توربینها
کمپرسورها و توربینها معمولاً در شرایط کاری سنگین فعالیت میکنند و نیاز به کنترل دمای روغن یا سیالات جانبی دارند. مبدل حرارتی لوله ای برای این کاربردها مناسب است، چون میتواند دبی بالا، فشار زیاد و دمای کاری سنگین را تحمل کند.
موتورخانه و تأسیسات
در موتورخانهها، مبدل پوسته و لوله برای گرمایش آب، تأمین آب گرم مصرفی، گرمایش استخر، سیستمهای گرمایشی و مدارهای تأسیساتی استفاده میشود. انتخاب مدل مناسب در این کاربردها به ظرفیت حرارتی، دبی آب، دمای ورودی و خروجی و فضای نصب بستگی دارد.
صنایع نفت، گاز و پتروشیمی
در صنایع نفت، گاز و پتروشیمی، مبدل حرارتی پوسته و لوله برای خنککاری، گرمکردن، کندانس کردن بخار، بازیافت حرارت و انتقال حرارت بین سیالات فرایندی استفاده میشود. تحمل فشار و دمای بالا، یکی از دلایل اصلی استفاده از این نوع مبدل در این صنایع است.
مزایای مبدل حرارتی پوسته و لوله
یکی از مهمترین مزایای مبدل پوسته لوله، مقاومت بالا در برابر فشار و دمای زیاد است. به همین دلیل این مبدلها برای شرایط صنعتی سنگین مناسباند.
تحمل فشار و دمای بالا
مبدل پوسته و لوله نسبت به بسیاری از مبدلهای دیگر برای شرایط کاری سخت مناسبتر است. در پروژههایی که فشار زیاد، دمای بالا یا اختلاف دمای قابل توجه وجود دارد، این نوع مبدل میتواند عملکرد مطمئنتری داشته باشد.
قابلیت طراحی سفارشی
یکی از مزیتهای مهم مبدل پوسته و لوله، امکان طراحی بر اساس نیاز پروژه است. تعداد لولهها، قطر پوسته، جنس متریال، نوع اتصال، تعداد پاس، سایز نازل و ابعاد کلی میتواند بر اساس شرایط واقعی سیستم تغییر کند.
مناسب برای دبیهای بالا
در پروژههایی که دبی سیال بالا است، مبدل حرارتی پوسته و لوله گزینه مناسبی محسوب میشود. این نوع مبدل میتواند سطح حرارتی و مسیر جریان را بر اساس ظرفیت موردنیاز تأمین کند.
قابلیت تعمیر و سرویس
اگر طراحی مبدل مناسب باشد، امکان سرویس، تعمیر و تمیزکاری وجود دارد. این موضوع در پروژههای صنعتی اهمیت زیادی دارد، چون توقف خط تولید یا خرابی تجهیزات میتواند هزینه زیادی ایجاد کند.
محدودیتهای مبدل پوسته و لوله
با وجود مزایای زیاد، مبدل پوسته و لوله محدودیتهایی هم دارد. شناخت این محدودیتها کمک میکند انتخاب دقیقتری انجام شود.
نیاز به فضای نصب بیشتر
مبدلهای پوسته و لوله معمولاً نسبت به مبدلهای صفحهای فضای بیشتری اشغال میکنند. بنابراین قبل از خرید، باید طول، قطر، ارتفاع، محل نصب و فضای لازم برای سرویس بررسی شود.
وزن بالاتر
به دلیل استفاده از پوسته فلزی، لولهها، فلنجها و پایهها، وزن این مبدلها معمولاً بیشتر است. در نتیجه، محل نصب باید از نظر تحمل وزن و دسترسی مناسب بررسی شود.
حساسیت به رسوب و گرفتگی
اگر سیال دارای املاح، ذرات معلق یا آلودگی باشد، احتمال رسوبگذاری وجود دارد. رسوب باعث کاهش راندمان، افزایش افت فشار و کاهش عمر مبدل میشود. به همین دلیل، سرویس دورهای و انتخاب متریال مناسب اهمیت زیادی دارد.
عوامل مؤثر بر قیمت مبدل حرارتی پوسته و لوله
قیمت مبدل حرارتی پوسته و لوله به یک عامل ثابت وابسته نیست و بر اساس مشخصات فنی پروژه تعیین میشود. مهمترین عوامل مؤثر بر قیمت شامل دبی سیال، ظرفیت حرارتی، سطح حرارتی، قطر پوسته، تعداد و طول لولهها، جنس متریال، فشار کاری، دمای کاری، نوع سیال، سایز نازلها و نوع اتصال است.
دبی و ظرفیت حرارتی
هرچه دبی سیال یا ظرفیت حرارتی موردنیاز بیشتر باشد، معمولاً سطح حرارتی، تعداد لولهها یا ابعاد مبدل افزایش پیدا میکند. این موضوع روی قیمت نهایی اثر مستقیم دارد.
جنس متریال
استفاده از فولاد کربنی، استنلس استیل، مس، آلیاژ خاص یا متریال مقاوم به خوردگی، قیمت مبدل را تغییر میدهد. اگر سیال خورنده باشد، انتخاب متریال مناسب اهمیت بیشتری دارد و ممکن است هزینه ساخت افزایش پیدا کند.
فشار و دمای کاری
فشار و دمای بالاتر معمولاً به ضخامت بیشتر، طراحی مقاومتر و کنترل کیفیت دقیقتر نیاز دارد. به همین دلیل، مبدلی که برای فشار و دمای بالا ساخته میشود، قیمت بیشتری نسبت به مدلهای سادهتر دارد.
نوع اتصال و سفارشیسازی
سایز نازل، نوع فلنج، تعداد پاس، ابعاد خاص، جنس خاص یا طراحی ویژه میتواند قیمت نهایی را تغییر دهد. به همین دلیل، هنگام بررسی عبارتهایی مثل مبدل حرارتی پوسته و لوله قیمت یا قیمت مبدل حرارتی پوسته و لوله باید مشخصات پروژه هم در نظر گرفته شود.
راهنمای انتخاب مبدل حرارتی لوله ای
برای انتخاب مبدل حرارتی لوله ای مناسب، ابتدا باید مشخص شود مبدل قرار است چه کاری انجام دهد. آیا هدف خنککاری روغن است؟ آیا مبدل برای موتورخانه استفاده میشود؟ آیا قرار است در کمپرسور، توربین، خط تولید، نیروگاه یا یک فرایند صنعتی خاص کار کند؟
مشخص کردن کاربرد مبدل
اولین قدم در انتخاب مبدل، مشخص کردن کاربرد است. مبدل مخصوص خنککاری روغن با مبدل مخصوص گرمایش آب یا مبدل مخصوص سیال خورنده، شرایط طراحی یکسانی ندارد.
بررسی نوع سیال
نوع سیال روی جنس متریال، نوع طراحی و حتی روش تمیزکاری اثر دارد. آب، روغن، بخار، گلیکول، آب صنعتی، آب شور و محلولهای شیمیایی هرکدام شرایط متفاوتی دارند.
بررسی دبی و دما
دبی سیال، دمای ورودی، دمای خروجی و اختلاف دما از مهمترین اطلاعات برای انتخاب مدل مناسب هستند. اگر این اطلاعات دقیق نباشد، انتخاب مبدل میتواند اشتباه شود.
بررسی فشار کاری
فشار کاری روی ضخامت پوسته، ضخامت لولهها، نوع اتصال و ایمنی مبدل اثر دارد. برای پروژههای فشار بالا، طراحی باید با دقت بیشتری انجام شود.
بررسی فضای نصب
قبل از خرید مبدل حرارتی پوسته و لوله باید فضای نصب، مسیر لولهکشی، دسترسی برای سرویس و وزن دستگاه بررسی شود. در غیر این صورت ممکن است مبدل انتخابشده از نظر فنی مناسب باشد، اما در محل نصب مشکل ایجاد کند.
چه زمانی مبدل پوسته لوله انتخاب بهتری است؟
مبدل حرارتی پوسته و لوله زمانی انتخاب مناسبی است که سیستم با دبی بالا، فشار زیاد، دمای بالا یا سیال صنعتی سنگین کار میکند. در چنین شرایطی، مبدلهای سادهتر یا مبدلهای صفحهای ممکن است از نظر تحمل فشار، رسوبپذیری، تعمیرپذیری یا دوام، گزینه ایدهآلی نباشند.
این نوع مبدل برای پروژههایی مناسب است که نیاز به ساخت مقاوم، امکان سرویس دورهای، تحمل تنش حرارتی و قابلیت طراحی سفارشی دارند. اگر سیال شما روغن داغ، آب صنعتی، بخار، گلیکول، سیال خورنده یا ترکیبی خاص باشد، انتخاب متریال و طراحی داخلی مبدل اهمیت بیشتری پیدا میکند.
اشتباهات رایج در انتخاب مبدل پوسته و لوله
یکی از اشتباهات رایج در انتخاب مبدل حرارتی پوسته و لوله، توجه کردن فقط به دبی یا فقط به قیمت است. دبی سیال مهم است، اما بهتنهایی برای انتخاب مدل کافی نیست.
توجه فقط به قیمت
اگر انتخاب فقط بر اساس قیمت انجام شود، ممکن است مبدل از نظر ظرفیت، متریال یا فشار کاری مناسب پروژه نباشد. این موضوع در بلندمدت میتواند باعث خرابی، افت راندمان یا هزینه تعمیر شود.
انتخاب مبدل کوچکتر از نیاز
مبدل کوچکتر ممکن است در ابتدا ارزانتر باشد، اما در زمان کار باعث خنککاری ناکافی، افزایش دمای روغن یا سیال، افت راندمان سیستم و فشار بیشتر به تجهیزات میشود.
انتخاب مبدل بیش از حد بزرگ
مبدل بزرگتر همیشه بهتر نیست. انتخاب بیش از حد بزرگ میتواند هزینه ساخت، فضای نصب، وزن دستگاه و حجم سیال داخل سیستم را افزایش دهد.
نادیده گرفتن نوع سیال
اگر نوع سیال، خورندگی، رسوبگذاری یا ویسکوزیته آن بررسی نشود، ممکن است متریال اشتباه انتخاب شود و عمر مبدل کاهش پیدا کند.
تفاوت مبدل حرارتی پوسته و لوله با مبدل صفحهای
مبدل لوله ای و مبدل صفحهای هر دو برای انتقال حرارت استفاده میشوند، اما ساختار و کاربرد آنها متفاوت است.
ساختار
مبدل صفحهای از مجموعهای از صفحات نازک تشکیل شده است، اما مبدل پوسته و لوله از یک پوسته استوانهای و دستهای از لولهها ساخته میشود.
فضای نصب
مبدل صفحهای معمولاً فضای کمتری اشغال میکند، اما مبدل پوسته و لوله معمولاً ابعاد و وزن بیشتری دارد.
تحمل فشار و دما
مبدل پوسته و لوله برای فشار و دمای بالا مناسبتر است. در پروژههایی که شرایط کاری سنگین وجود دارد، این نوع مبدل معمولاً انتخاب مطمئنتری محسوب میشود.
سرویس و کاربرد صنعتی
در کاربردهایی که نیاز به دوام بالا، ساخت سفارشی، تحمل شرایط سخت و امکان تعمیر وجود دارد، مبدل حرارتی پوسته و لوله انتخاب بهتری است. اما در پروژههایی با فضای محدود و فشار پایینتر، مبدل صفحهای هم میتواند گزینه مناسبی باشد.
نگهداری و افزایش عمر مبدل حرارتی پوسته لوله
برای افزایش عمر مبدل حرارتی پوسته لوله، باید به کیفیت سیال، رسوبگذاری، فشار کاری، دمای کاری و برنامه سرویس دورهای توجه شود.
کنترل رسوبگذاری
رسوب باعث کاهش راندمان انتقال حرارت و افزایش افت فشار میشود. اگر سیال دارای املاح یا ذرات معلق باشد، باید برنامه شستوشوی دورهای در نظر گرفته شود.
بررسی نشتی
نشتی میتواند نشانه خرابی آببند، آسیب لولهها یا مشکل در اتصالات باشد. بررسی دورهای نشتی به جلوگیری از خرابی جدی کمک میکند.
کنترل دمای خروجی
اگر دمای خروجی مبدل بهمرور تغییر کند یا خنککاری کافی انجام نشود، ممکن است مبدل دچار رسوب، گرفتگی یا کاهش راندمان شده باشد.
شستوشوی دورهای
تمیزکاری مبدل میتواند به روش مکانیکی، شیمیایی یا شستوشوی تحت فشار انجام شود. انتخاب روش مناسب به نوع مبدل، نوع رسوب، جنس لولهها و شرایط کاری بستگی دارد.
جمعبندی
مبدل حرارتی پوسته و لوله یکی از قابلاعتمادترین تجهیزات انتقال حرارت در صنعت است. این نوع مبدل به دلیل تحمل فشار و دمای بالا، امکان طراحی سفارشی، دوام مناسب و کاربرد گسترده، در بسیاری از پروژههای صنعتی و تأسیساتی استفاده میشود.
برای خرید مبدل حرارتی پوسته و لوله، نباید فقط به قیمت توجه کرد. دبی، ظرفیت حرارتی، نوع سیال، فشار، دما، متریال، ابعاد نصب، امکان سرویس و شرایط نگهداری همگی روی انتخاب مدل و قیمت نهایی اثر دارند.
به همین دلیل، بررسی فنی قبل از سفارش باعث میشود مبدل انتخابشده با نیاز واقعی پروژه هماهنگ باشد و در بلندمدت عملکرد مطمئنتری ارائه دهد.
