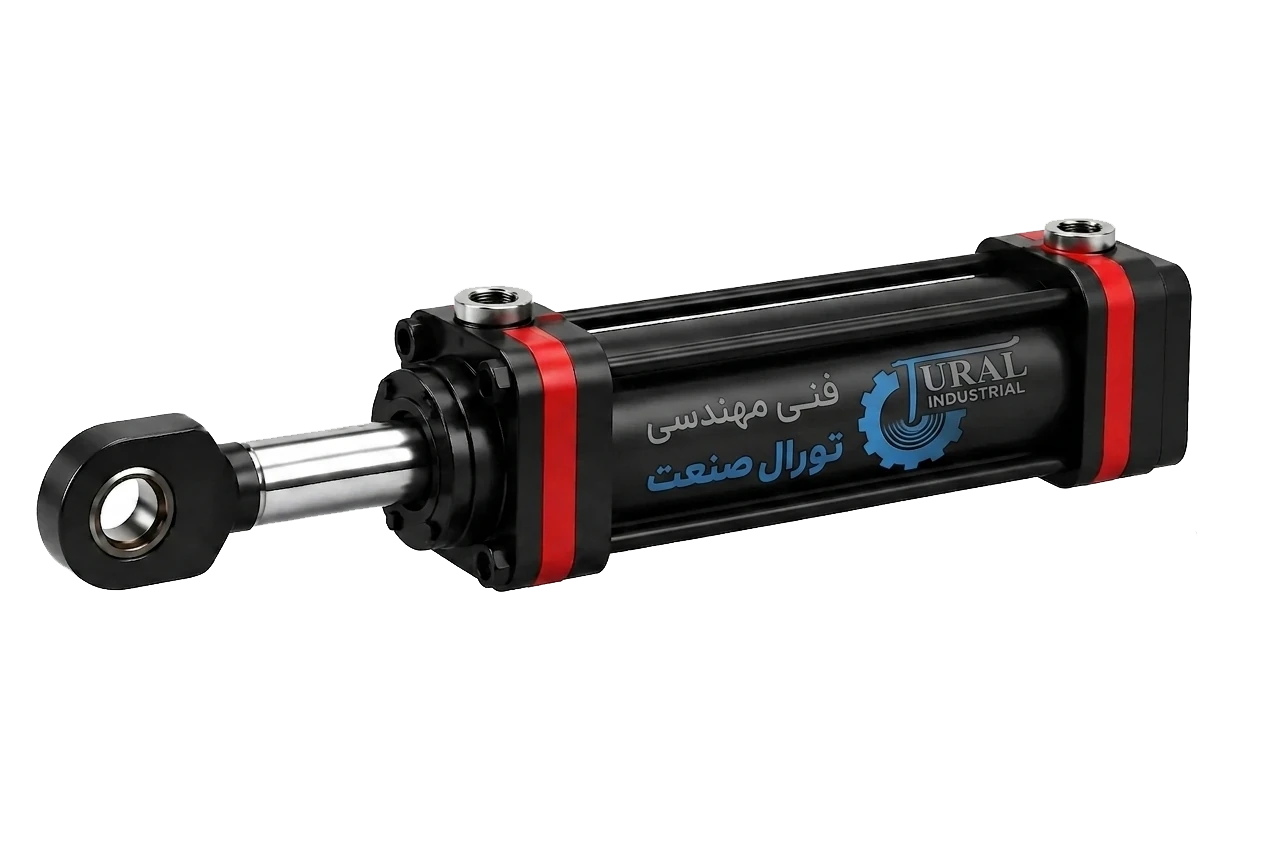

جک هیدرولیک صنعتی چیست؟
جک هیدرولیک صنعتی (Industrial Hydraulic Cylinder) یکی از کلیدیترین اجزای سیستمهای انتقال قدرت است که وظیفه تبدیل انرژی هیدرولیکی (فشار روغن) به نیروی مکانیکی خطی را بر عهده دارد. در واقع این تجهیز، یک عملگر (Actuator) قدرتمند است که با استفاده از سیال تحت فشار، امکان جابهجایی بارهای بسیار سنگین، اعمال فشار در پرسهای صنعتی و ایجاد حرکتهای دقیق خطی را فراهم میکند.
برخلاف جکهای دستی یا کارگاهی ساده، جک هیدرولیکی برای کار در شرایط سخت (Heavy Duty)، فشارهای بالا (تا بیش از ۷۰۰ بار در موارد خاص) و چرخههای کاری مداوم طراحی میشود. این جکها ستون فقرات ماشینآلات مدرن هستند و بدون آنها، صنایع بزرگی مثل فولاد، راهسازی و خودروسازی عملا فلج خواهند شد.
چرا از جک هیدرولیک در صنعت استفاده میشود؟
اصلیترین دلیل محبوبیت و کاربرد گسترده جکهای هیدرولیک صنعتی، نسبت بسیار بالای “قدرت به وزن” آن است. به زبان ساده، یک جک هیدرولیک کوچک میتواند نیرویی معادل چندین برابر وزن خود را تولید کند که این ویژگی در سیستمهای برقی یا پنوماتیک به سختی و با هزینهی بسیار بالاتر قابل دستیابی است.
ویژگیهای اصلی جکهای هیدرولیک صنعتی عبارتند از:
تولید نیروی عظیم: توانایی جابهجایی بارها از چند صد کیلوگرم تا چندین هزار تن.
کنترل دقیق: امکان توقف در هر نقطه از کورس و کنترل سرعت حرکت با دقت میلیمتری.
دوام و استحکام: استفاده از آلیاژهای مقاوم مثل CK45 و روکشهای کروم سخت برای جلوگیری از خوردگی و فرسایش.
تنوع در طراحی: قابلیت ساخت در انواع یکطرفه، دوطرفه و تلسکوپی متناسب با محدودیتهای فضا.
در یک نگاه کلی، وقتی از جک هیدرولیک صنعتی صحبت میکنیم، با قطعهای سروکار داریم که باید همزمان سه فاکتور قدرت، دقت و ایمنی را در بالاترین سطح ممکن تامین کند. هرگونه ضعف در متریال یا طراحی این قطعه میتواند منجر به حوادث ناگوار یا توقف خطوط تولید شود؛ به همین دلیل است که در تورال صنعت، استانداردهای ساخت و تستهای فشار با حساسیت دوچندان انجام میگیرد.
اجزای تشکیلدهنده جک هیدرولیک صنعتی
برای درک بهتر عملکرد و دلیل طول عمر بالای محصولات تورال صنعت، باید با قطعات داخلی یک جک هیدرولیکی آشنا شوید. هر جک هیدرولیک از چندین قطعه استراتژیک تشکیل شده است که هماهنگی آنها با یکدیگر، قدرت و دقت جک را تضمین میکند. اصلیترین اجزای یک سیلندر هیدرولیک عبارتند از:
۱. بدنه یا پوسته سیلندر (Cylinder Barrel)
بدنه جک، محفظه اصلی است که فشار روغن را درون خود نگه میدارد. در جکهای صنعتی تورال صنعت، از لولههای سیلندری هونکشی شده (Honed Tube) استفاده میشود. سطح داخلی این لولهها باید بسیار صیقلی باشد تا اصطکاک با پیستون به حداقل رسیده و آببندی به طور کامل انجام شود.
۲. میله پیستون یا شفت (Piston Rod)
شفت قطعهای است که از داخل سیلندر به بیرون حرکت کرده و نیرو را به بار منتقل میکند. این قطعه معمولا از جنس فولاد CK45 با روکش کروم سخت ساخته میشود. روکش کروم باعث میشود شفت در برابر زنگزدگی، خط و خش و خوردگی محیطی مقاوم باشد و عمر پکینگها را افزایش دهد.
۳. پیستون (Piston)
پیستون قطعهای دیسکمانند است که به انتهای شفت متصل شده و سیلندر را به دو محفظه فشار تقسیم میکند. سطح پیستون محل قرارگیری آببندهای اصلی است که اجازه نمیدهد روغن از یک سمت به سمت دیگر نشت کند.
۴. گلویی یا سرسیلندر (Cylinder Head / Gland)
گلویی در قسمت جلوی جک قرار دارد و وظیفه هدایت شفت و نگهداری پکینگهای آببندی و وایپر (گردگیر) را بر عهده دارد. طراحی دقیق گلویی مانع از انحراف شفت در طول کورسهای بلند میشود.
۵. پکینگها و سیستم آببندی (Seals)
قلب تپنده جک از نظر عدم نشتی، پکینگها هستند. سیستم آببندی شامل موارد زیر است:
پکینگ پیستون: جلوگیری از فرار روغن بین دو محفظه.
پکینگ گلویی: جلوگیری از خروج روغن به بیرون از جک.
گردگیر (Wiper): مانع از ورود گرد و غبار و پلیسه به داخل سیلندر هنگام بازگشت شفت.
۶. اتصالات و درپوش انتهایی (Cylinder Cap)
درپوش انتهایی وظیفه بستن ته سیلندر را دارد و معمولا محل نصب جک (مانند ته چشم یا فلنج) روی آن تعبیه میشود. همچنین پورتهای ورود و خروج روغن (بوشهای اتصال) روی بدنه یا درپوشها جوشکاری میشوند.
۷. قطعات راهنما (Guide Rings)
حلقههای راهنما از جنس فسفر برنز یا متریالهای پلیمری خاص هستند که روی پیستون و گلویی نصب میشوند تا مانع از تماس فلز با فلز شده و از سایش جداره سیلندر جلوگیری کنند.
نکته فنی تورال صنعت: دقت در انتخاب متریال هر یک از اجزای جک هیدرولیک، همان نقطهای است که تفاوت میان یک جک استاندارد و یک جک بیکیفیت را رقم میزند. به همین دلیل در تورال صنعت همواره تلاش میکنیم از بهترین و مطمئنترین متریال موجود استفاده کنیم؛ نتیجه این دقت، جکی است که در کارکرد واقعی طول عمر بالا، عملکرد پایدار و کمترین میزان استهلاک را برای شما تضمین میکند.
کاربردهای جک هیدرولیک صنعتی
جکهای هیدرولیک به دلیل قدرت بیپایان و کنترلپذیری بالا، در قلب تپنده اکثر صنایع سنگین و سبک حضور دارند. تنوع طراحی این جکها این امکان را فراهم کرده است که برای هر محیط کاری، جک متناسب با آن شرایط تولید شود. در ادامه به بررسی دقیق کاربرد این تجهیزات در صنایع مختلف میپردازیم:
۱. صنایع فولاد و ذوب فلزات
در محیطهای کارخانجات فولاد که با دمای بالا و آلودگی زیاد همراه است، جکهای هیدرولیک وظایف سنگینی نظیر جابهجایی پاتیلهای مذاب، تنظیم غلتکهای نورد و جکهای مربوط به کورههای القایی را بر عهده دارند. این جکها معمولا با آببندهای مقاوم به حرارت طراحی میشوند.
۲. صنعت سیمان
در خطوط تولید سیمان، جک های هیدرولیکی در بخشهای سنگشکن، ورودی کوره و سیستمهای خنککننده استفاده میشوند. استقامت در برابر گرد و غبار شدید و وارد آمدن ضربههای ناگهانی از ویژگیهای بارز جکهای مورد نیاز در این صنعت است.
۳. معدن و ماشینآلات معدنی

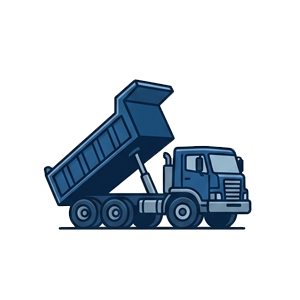

جکهای هیدرولیک در معادن نقش حیاتی ایفا میکنند و میتوانند در بیلهای مکانیکی و دامپتراکها، سیستمهای حفاری و جکهای استقرار استفاده شوند. این تجهیزات باید توان تحمل فشارهای لحظهای بسیار بالا را داشته باشند.
۴. راهسازی و عمران
پرکاربردترین بخش برای جک های هیدرولیکی، ماشینآلات راهسازی است.
لودر و بولدوزر: برای بالا و پایین بردن باکت و تیغه.
گریدر و غلتک: برای هدایت و اعمال فشار به سطح زمین.
جرثقیلها: جکهای تلسکوپی برای باز و بسته شدن دکل.
۵. جک هیدرولیک بالابر و آسانسور
یکی از پرتقاضاترین کاربردها، استفاده در سیستمهای بالابر هیدرولیک (فروشگاهی، صنعتی و خانگی) و آسانسورهای هیدرولیک است. این جکها باید حرکتی بسیار نرم، بدون لرزش و با امنیت ۱۰۰ درصدی داشته باشند تا ایمنی افراد و بار تضمین شود.

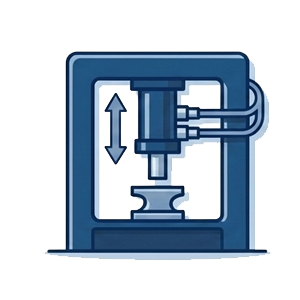

۶. پرسهای صنعتی هیدرولیک
در صنایع قطعهسازی، لاستیکسازی و فلزکاری، جکهای پرس قلب دستگاه هستند. جکهای مخصوص پرس معمولا دوطرفه و با قطر پیستون بزرگ طراحی میشوند تا بتوانند فشار لازم برای فرمدهی، پانچ یا پخت متریال را تامین کنند.
۷. ماشینآلات کشاورزی
از تراکتورها و کمباینها گرفته تا دنبالهبندهای کشاورزی مثل گاوآهن و تریلیهای تخلیه، همگی از جکهای هیدرولیک برای انجام عملیات مکانیکی استفاده میکنند. جکهای این بخش باید در عین سادگی، طول عمر بالایی در برابر رطوبت و فرسایش خاک داشته باشند.

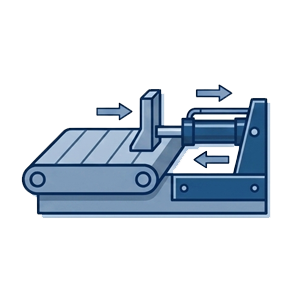

۸. خطوط تولید و اتوماسیون
در کارخانجات مدرن، برای جابهجایی قطعات روی کانوایرها، فیکسچرها و رباتهای صنعتی از جکهای هیدرولیک (معمولا در ابعاد کوچکتر و با سرعت بالا) استفاده میشود تا چرخه تولید با دقت میلیمتری حفظ شود.
مشاوره تخصصی: فرقی نمیکند در کدام صنعت فعال هستید؛ تیم فنی تورال صنعت با تحلیل دقیق فشار کاری و محیط نصب، بهینهترین جک را برای صنعت شما طراحی و تولید میکند. برای سفارش ساخت جک هیدرولیک مدنظرتان حتما با ما تماس بگیرید. همینطور برای برآورد قیمت جک هیدرولیک صنعتی مدنظرتان نیز میتوانید از طریق دکمه دریافت قیمت اقدام کنید. یا از دکمه استعلام فوری قیمت استفاده کنید.
انواع جک هیدرولیک صنعتی و تفاوت آنها
انتخاب جک هیدرولیکی صنعتی مناسب، بیش از آنکه یک تصمیم خرید ساده باشد، یک انتخاب مهندسی است که باید بر اساس پارامترهایی نظیر فشار کاری، کورس حرکتی، شرایط محیطی و تعداد سیکلهای کاری صورت گیرد. انواع جک هیدرولیک را میتوان از دو منظر «نحوه عملکرد» و «نوع ساختار» دستهبندی کرد که شناخت هر یک، تضمینکننده انتخاب بهترین راهکار برای سیستم هیدرولیک شماست.

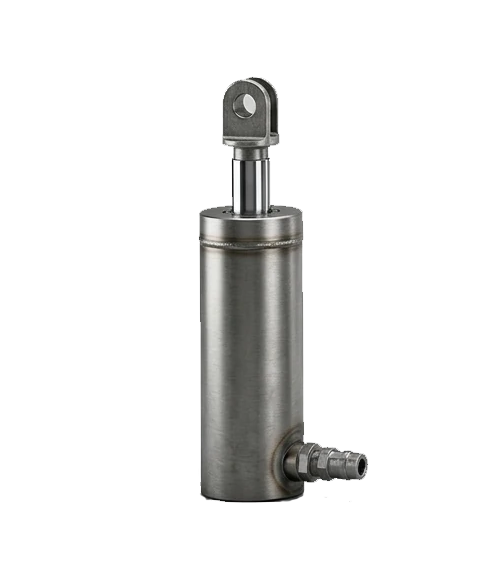

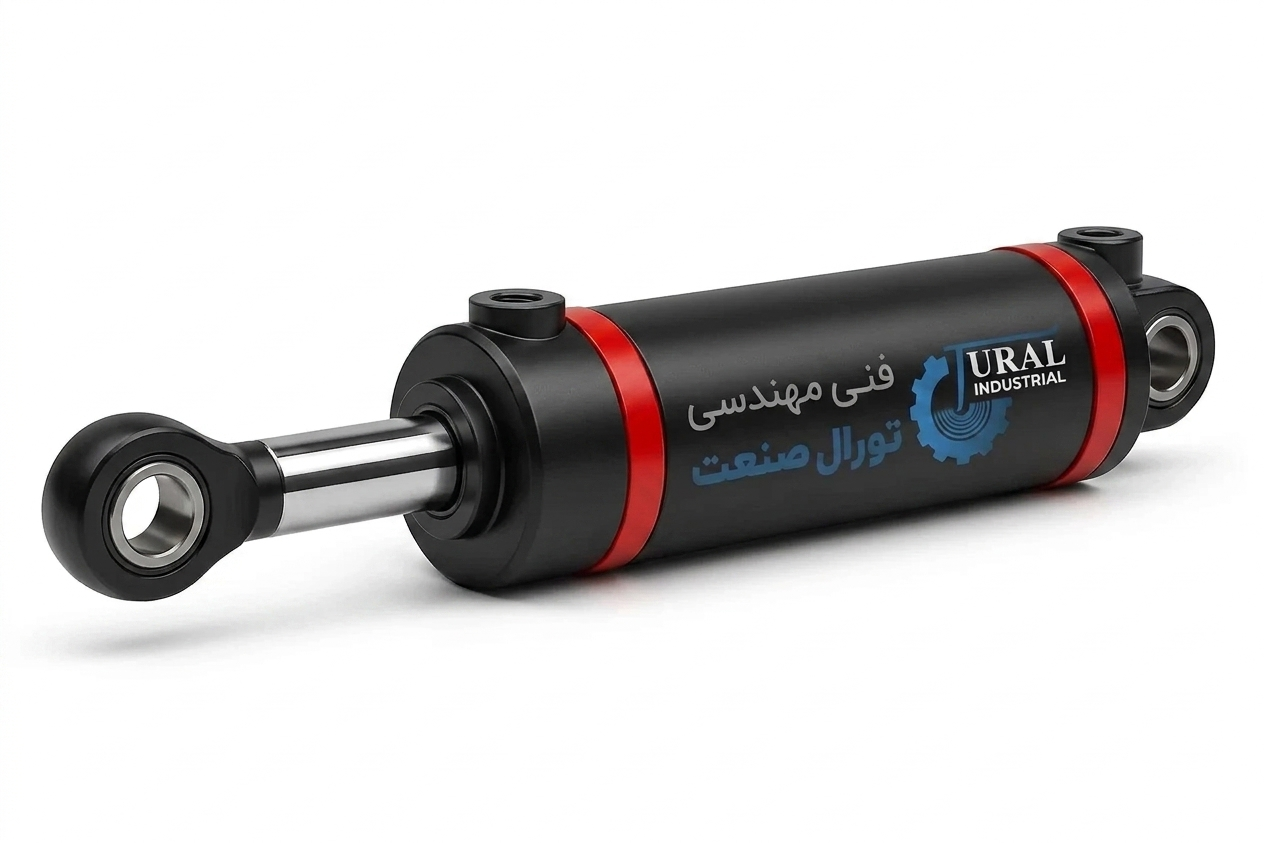

۱. جک هیدرولیک یکطرفه (Single-Acting)
جکهای یکطرفه سادهترین مکانیزم عملکرد را در میان انواع سیلندرها دارند. در این مدل، فشار روغن هیدرولیک تنها از یک سمت وارد سیلندر شده و نیروی لازم برای حرکت شفت در یک جهت را فراهم میکند. برای بازگشت شفت به حالت اولیه، این جکها به نیروی خارجی مانند وزن بار، فنرهای داخلی یا نیروی مکانیکی دستگاه وابسته هستند. به همین دلیل، این جکها ساختاری اقتصادیتر داشته و نگهداری آنها آسانتر است. از این تجهیزات معمولا در سیستمهایی استفاده میشود که حرکت یکمرحلهای است یا بازگشت بار بهصورت ثقلی انجام میگیرد، مانند جکهای تخلیه، بالابرهای ساده و برخی ماشینآلات کشاورزی.

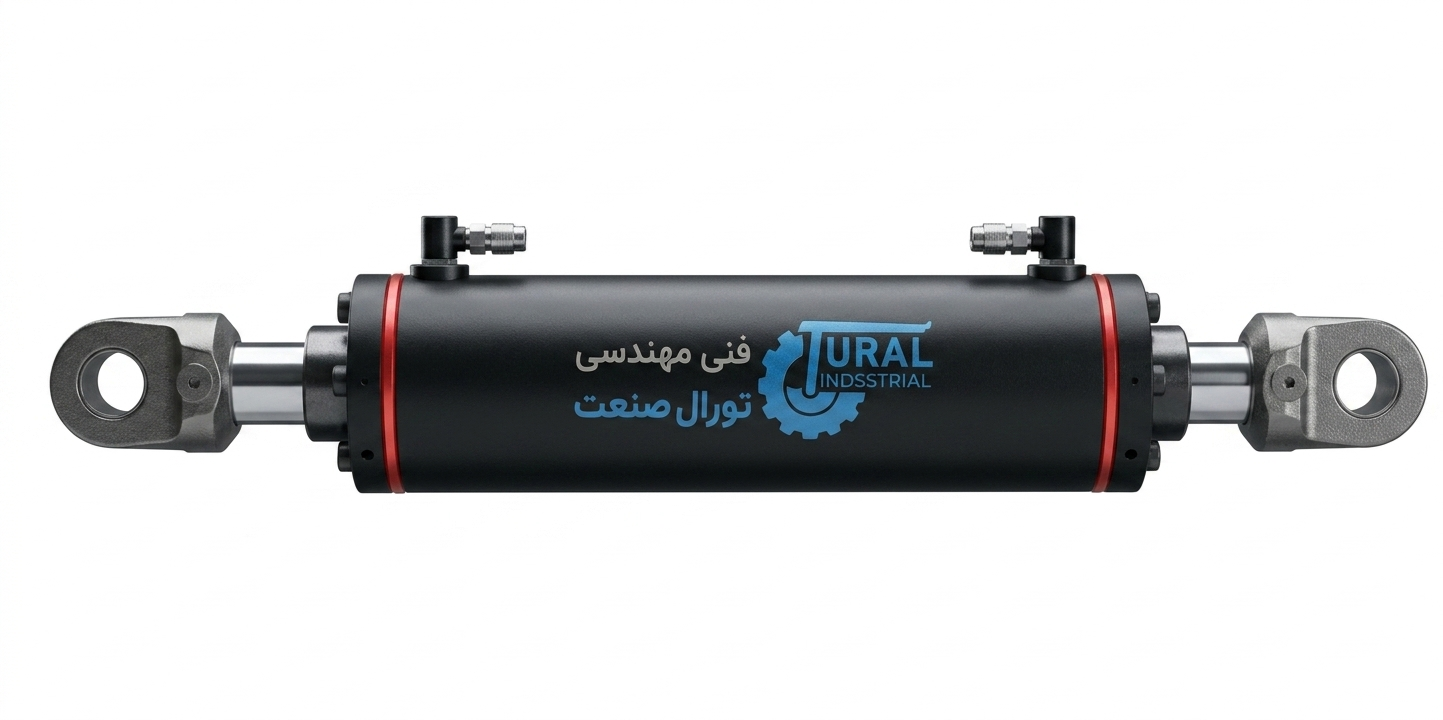

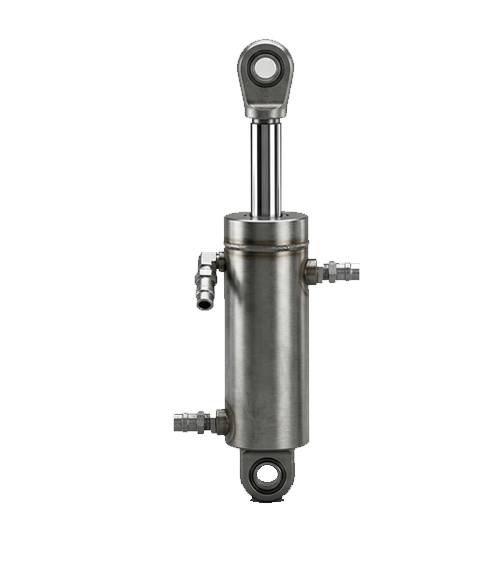

۲. جک هیدرولیک دوطرفه (Double-Acting)
جکهای دوطرفه به عنوان پرکاربردترین نوع جک در صنایع سنگین شناخته میشوند. تفاوت کلیدی این مدل با جکهای یکطرفه در این است که روغن از هر دو سمت پیستون وارد میشود؛ این یعنی سیستم کنترل کاملی بر حرکت رفت و برگشت دارد و هیچ نیازی به نیروی خارجی برای بازگشت شفت نیست. به دلیل همین کنترل دوطرفه، این جکها قدرت بسیار بالاتری داشته و برای سیکلهای کاری مداوم، پرسهای صنعتی، ماشینآلات راهسازی، تجهیزات معدنی و خطوط اتوماسیون که دقت در حرکت اهمیت بالایی دارد، بهترین گزینه محسوب میشوند.

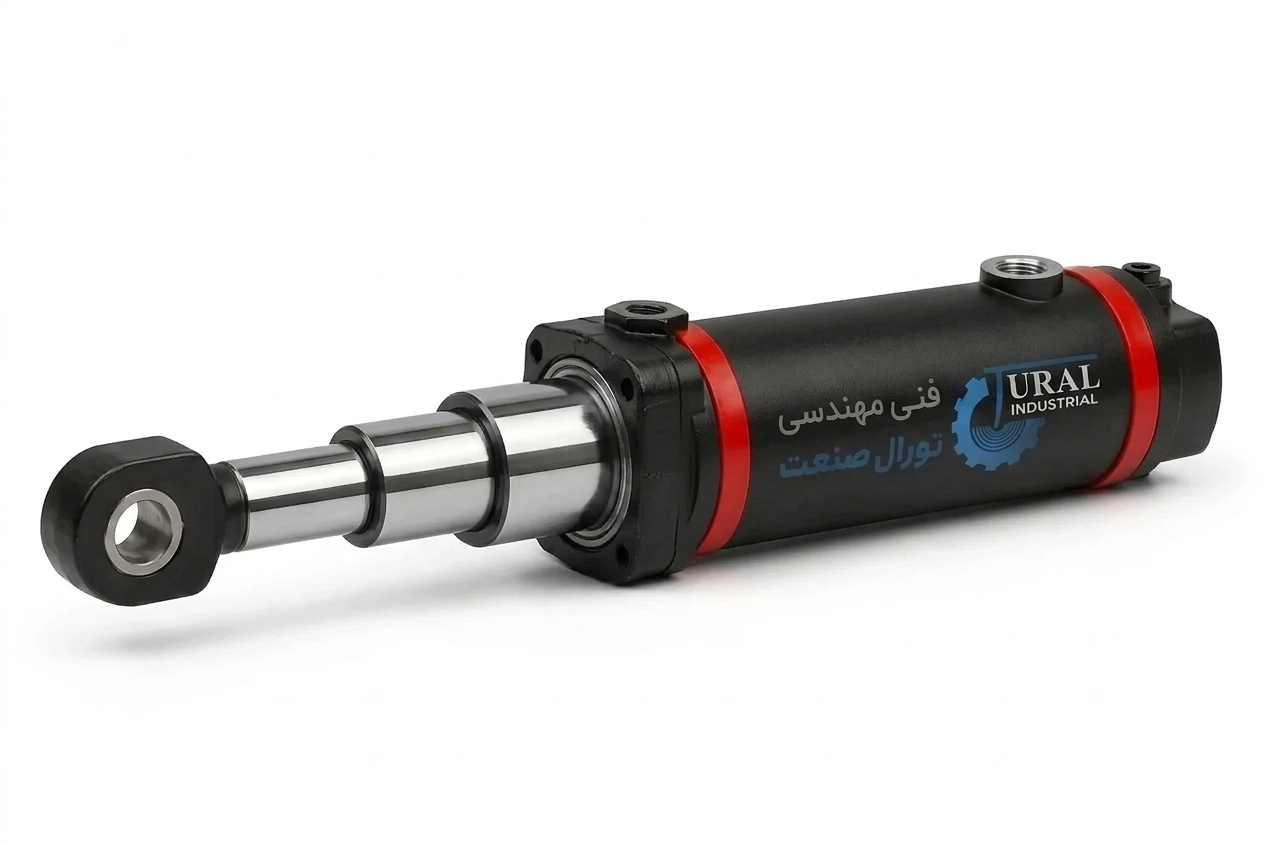

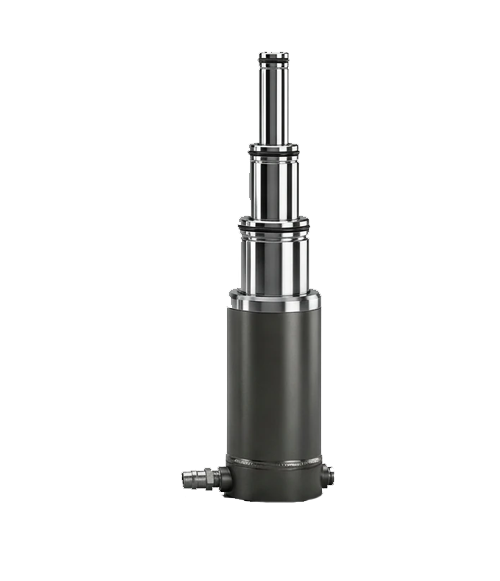

۳. جک هیدرولیک تلسکوپی (Telescopic)
جکهای تلسکوپی برای پروژههایی طراحی شدهاند که نیاز به کورس حرکتی بسیار بلند در فضایی محدود دارند. ساختار این جکها شامل چندین استیج یا مرحلهی تودرتو است که مانند آنتن باز و بسته میشوند. این طراحی هوشمندانه باعث میشود که جک در حالت بسته، ابعاد بسیار کوچکی داشته باشد اما در هنگام عمل، طولی چندین برابر را پوشش دهد. به دلیل این ویژگی منحصربهفرد، جکهای تلسکوپی کاربرد گستردهای در تجهیزات عمرانی، کامیونهای کمپرسی، تریلیها و انواع بالابرهای خاص دارند.
۴. جک هیدرولیک جوشی (Welded Cylinder)
ساختار جوشی به دلیل استحکام بسیار بالا، انتخابی ایدهآل برای صنایع سنگین و شرایط کاری خشن است. در این مدل، درپوشهای سر و ته سیلندر مستقیما به بدنه جوش داده میشوند که نتیجه آن، یک مجموعه یکپارچه و فشرده است. جکهای جوشی به دلیل ابعاد جمعوجور و مقاومت فوقالعاده در برابر ضربات و لرزشهای شدید، در صنعت فولاد، سیمان، ماشینآلات راهسازی و محیطهای معدنی استفاده میشوند. این جکها که قابلیت طراحی کاملاً سفارشی را دارند، برای فشارهای کاری بالا طراحی شدهاند، هرچند به دلیل نوع ساختار، دسترسی به اجزای داخلی آنها نسبت به مدلهای تایراد نیاز به تخصص بیشتری دارد.

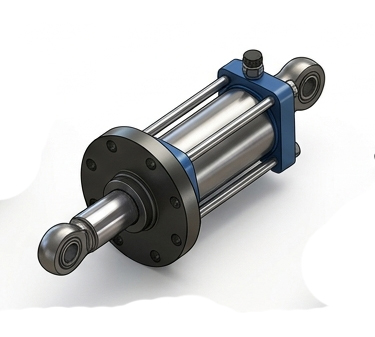

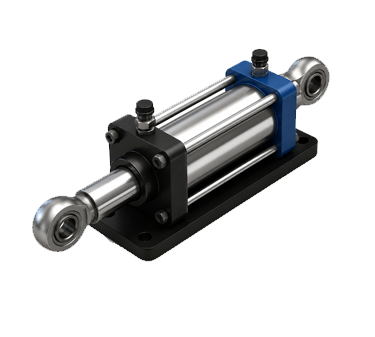

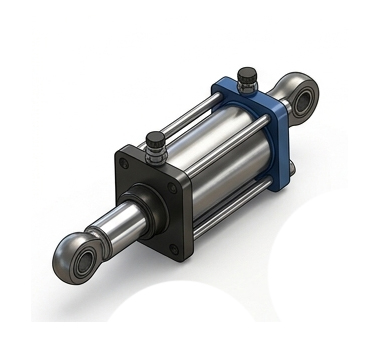

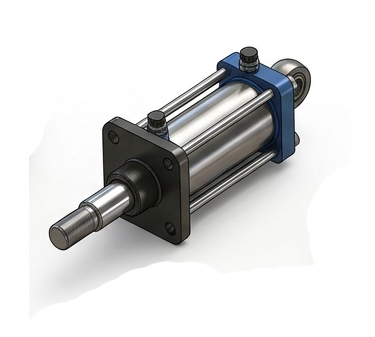

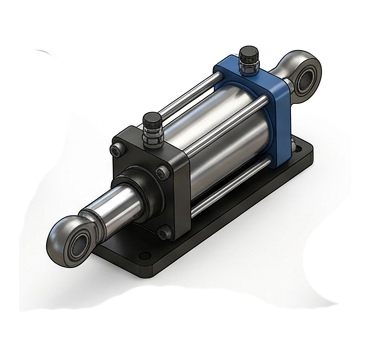

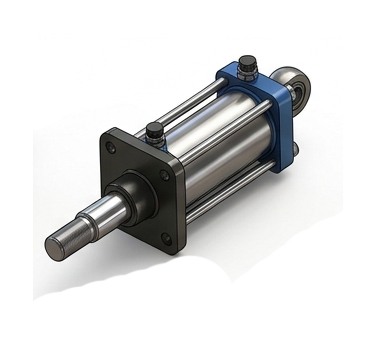

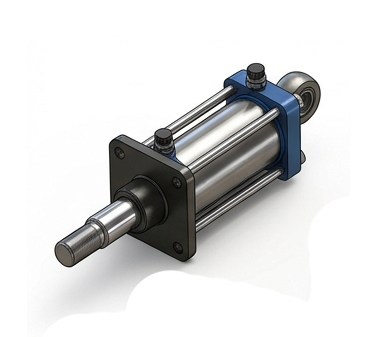

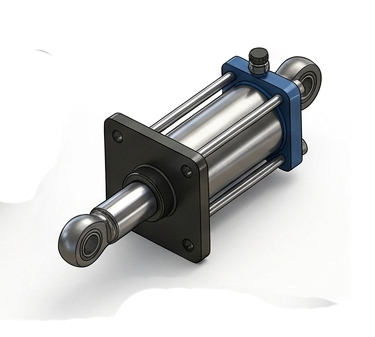

۵. جک هیدرولیک تایراد (Tie-Rod Cylinder)
جکهای تایراد که با عنوان میلمهاری نیز شناخته میشوند، از استاندارد ساختاری متفاوتی بهره میبرند. در این مدل، درپوشهای جک توسط میلههای فولادی کششی (میلمهار) در طول سیلندر به هم متصل میشوند. نقطه قوت اصلی این ساختار، قابلیت سرویسدهی و تعمیر بسیار آسان است، چرا که میتوان بهراحتی با باز کردن مهرهها به قطعات داخلی دسترسی پیدا کرد. این جکها به دلیل ساختار استاندارد و قیمت رقابتی، در خطوط تولید کارخانهای، تجهیزات نیمهسنگین و سیستمهای صنعتی که دسترسی آسان برای نگهداری اولویت دارد، انتخاب اول محسوب میشوند.
۶. دستهبندی بر اساس نوع نصب (فلنجی، تهچشمی و مفصلی)
فراتر از عملکرد و ساختار، نحوه اتصال جک به دستگاه نیز از اهمیت بالایی برخوردار است. جکهای هیدرولیک بسته به نوع کاربرد با اتصالات مختلفی عرضه میشوند؛ به عنوان مثال مدلهای فلنجی برای انتقال نیرو در راستای مستقیم و تحمل بارهای محوری سنگین مناسب هستند، در حالی که مدلهای تهچشمی برای اتصالات عمومی کاربرد دارند. همچنین مدلهای مفصلی یا پینی برای شرایطی طراحی شدهاند که دستگاه نیاز به زاویه حرکت یا لقی کنترلشده دارد. انتخاب صحیح نوع نصب، تضمینکننده عملکرد روان و طولانیمدت سیستم هیدرولیک شماست.
مزایای جک هیدرولیک نسبت به سیستمهای پنوماتیک و برقی
در طراحی و ساخت ماشینآلات صنعتی، همواره این سوال مطرح است که کدام سیستم انتقال نیرو بهترین بازدهی را دارد؟ سیستمهای هیدرولیک (روغنی)، پنوماتیک (بادی) و الکترومکانیکی (برقی)، هر سه در صنعت جایگاه خود را دارند؛ اما زمانی که صحبت از قدرتهای فوقالعاده بالا، کنترلپذیری دقیق و عملکرد در شرایط بسیار خشن مطرح میشود، جک هیدرولیک بیرقیب است. در ادامه، مزایای برجسته سیستمهای هیدرولیک را در مقایسه با سایر مکانیزمها بررسی میکنیم.
۱. چگالی قدرت بینظیر (مقرونبهصرفه از نظر فضا و وزن)
بزرگترین مزیت جک هیدرولیک، نسبت خیرهکننده قدرت به وزن و ابعاد آن است. یک سیلندر هیدرولیک کوچک میتواند نیرویی معادل چندین تن تولید کند، در حالی که برای تولید همین میزان نیرو با سیستمهای برقی یا پنوماتیک، نیاز به الکتروموتورها یا سیلندرهای باد بسیار غولپیکری خواهید داشت که عملا فضای زیادی را اشغال میکنند و هزینه بالایی دارند. این ویژگی به طراحان اجازه میدهد ماشینآلاتی جمعوجورتر، سبکتر و در عین حال بسیار قدرتمندتر طراحی کنند.
۲. پایداری حرکتی و دقت میلیمتری در کنترل سرعت
سیال عامل در جکهای هیدرولیک، روغن مخصوص است که برخلاف هوای فشرده (در پنوماتیک)، تقریبا غیرقابل تراکم است. این عدم تراکمپذیری باعث میشود که جکهای هیدرولیک حرکتی فوقالعاده نرم، یکنواخت و بدون لرزش داشته باشند. در سیستمهای پنوماتیک به دلیل خاصیت ارتجاعی هوا، کنترل دقیق سرعت و موقعیت تحت بارهای متغیر بسیار دشوار است؛ اما جک هیدرولیک به شما اجازه میدهد سرعت شفت را حتی تحت سنگینترین بارهای نوسانی، با دقت میلیمتری تنظیم و تثبیت کنید.
۳. روانکاری خودکار و طول عمر بسیار بالا
یکی از مزایای ذاتی سیستمهای هیدرولیک، حضور دائم روغن به عنوان سیال عامل است. این روغن نهتنها نیرو را منتقل میکند، بلکه به طور مداوم تمام قطعات داخلی جک را روانکاری کرده و گرما را از بخشهای متحرک دور میکند. این خودروانکاری باعث کاهش شدید استهلاک قطعات داخلی مانند پیستون، شفت و پکینگها میشود. در مقابل، جکهای برقی (اکچویتورهای الکتریکی) دارای چرخدندهها و اتصالات مکانیکی متعددی هستند که در اثر اصطکاک خشک بهسرعت فرسوده میشوند و جکهای پنوماتیک نیز برای جلوگیری از خشکی همواره نیاز به سیستمهای تزریق روغن مجزا دارند.
۴. حفاظت آسان و ایمن در برابر اضافه بار (Overload)
ایمنی خط تولید و ماشینآلات، اولویت اصلی هر کارخانهای است. در جکهای هیدرولیک، حفاظت در برابر بارهای بیش از حد مجاز بهسادگی و از طریق یک شیر اطمینان (Relief Valve) انجام میشود. اگر بار روی جک بیش از حد مجاز شود، شیر اطمینان باز شده و روغن اضافی را به مخزن هدایت میکند تا از آسیب به سازه جلوگیری شود. در سیستمهای برقی، اضافه بار معمولاً منجر به سوختن فوری الکتروموتور، آسیب به بردهای الکترونیکی یا شکستن چرخدندهها میشود که هزینههای تعمیراتی سنگینی را به همراه دارد.
۵. قابلیت حفظ بار در موقعیتهای ثابت بدون مصرف انرژی
در جکهای هیدرولیک به کمک شیرهای قفلکننده هیدرولیکی (Check Valves)، میتوان شفت جک را در یک موقعیت مشخص زیر بار سنگین کاملاً قفل کرد، بدون اینکه نیازی به کارکرد مداوم پمپ هیدرولیک یا مصرف انرژی باشد. این در حالی است که در سیستمهای برقی برای نگه داشتن بار در یک نقطه، موتور باید به طور مداوم زیر بار الکتریکی باشد یا از ترمزهای مکانیکی پیچیده استفاده شود که استهلاک بالایی دارند. در سیستمهای پنوماتیک نیز به دلیل احتمال نشتی هوا، نگه داشتن بار در یک نقطه ثابت برای طولانیمدت تقریباً غیرممکن است.
پارامتر مقایسه
جک هیدرولیک (روغنی)
جک پنوماتیک (بادی)
اکچویتور برقی
میزان نیروی تولیدی
فوقالعاده بالا (تا چند صد تن)
کم تا متوسط (به دلیل محدودیت فشار هوا)
متوسط (وابسته به قدرت موتور و گیربکس)
کنترل سرعت و موقعیت
بسیار دقیق و پایدار
ضعیف (به دلیل تراکمپذیری هوا)
بسیار دقیق (با استفاده از سرووموتورها)
ابعاد فیزیکی سیستم
بسیار فشرده و جمعوجور
بزرگ و نیازمند سیلندرهای با قطر بالا
بزرگ به دلیل حجم موتور و گیربکس
راهنمای سفارش و ساخت جک هیدرولیک صنعتی در تورال صنعت
در خرید جک هیدرولیک صنعتی، تفاوت اصلی بین یک انتخاب معمولی و یک انتخاب حرفهای، در «تعریف درست نیاز» و «طراحی متناسب با شرایط کار» است. در تورال صنعت، فرآیند سفارش بهگونهای طراحی شده که از همان ابتدا، پارامترهای کلیدی مانند نیروی واقعی، فشار کاری، نوع نصب و شرایط محیطی بررسی شود تا جک نهایی هم از نظر عملکرد، هم از نظر دوام، دقیقا مطابق پروژه شما ساخته شود.
مرحله ۱) دریافت اطلاعات پروژه و تعیین کارکرد واقعی
فرآیند با دریافت مشخصات اولیه شروع میشود: نوع دستگاه (پرس، بالابر، راهسازی، معدن و…)، نوع حرکت (رفت/برگشت، نگهداشتن بار، شوکپذیری)، تعداد سیکل کاری در روز و محدودیتهای ابعادی. در همین مرحله مشخص میشود که جک باید یکطرفه باشد یا دوطرفه، تلسکوپی لازم است یا کورس استاندارد کافی است، و آیا سیستم به قفلکن هیدرولیکی یا ضربهگیر انتهای کورس نیاز دارد یا نه. هدف این مرحله جلوگیری از یک خطای رایج است: انتخاب جک صرفاً بر اساس «تناژ اسمی» بدون توجه به شرایط واقعی بار و نحوه نصب.
مرحله ۲) محاسبه نیروی موردنیاز و انتخاب فشار کاری سیستم
پس از روشن شدن کارکرد، نیروی لازم و فشار کاری مبنا تعیین میشود. مبنای طراحی در جک هیدرولیک رابطهی فیزیکی ساده اما تعیینکننده است:
که در آن نیروی خروجی، فشار کاری و سطح مؤثر پیستون است. در عمل، علاوه بر این محاسبه، ضرایب اطمینان، اصطکاک پکینگها، راندمان سیستم و شوکهای کاری نیز لحاظ میشود تا جک در شرایط واقعی «کم نیاورد» و در عین حال بیشازحد بزرگ و پرهزینه طراحی نشود.
مرحله ۳) انتخاب ابعاد کلیدی: قطر پیستون، قطر شفت و کورس
در این مرحله سه پارامتر اصلی نهایی میشود: قطر داخلی سیلندر (Bore)، قطر شفت (Rod) و کورس (Stroke). اگر کورس بلند باشد یا بار جانبی وجود داشته باشد، انتخاب قطر شفت و نوع راهنمای شفت اهمیت حیاتی پیدا میکند تا مشکل کمانش، لقی، سایش زودهنگام یا نشتی رخ ندهد. همچنین بر اساس سرعت مورد انتظار و دبی پمپ، درباره قطر پورتها و مسیرهای ورودی/خروجی روغن تصمیمگیری میشود تا سیستم دچار افت فشار و کندی غیرقابلقبول نشود.
مرحله ۴) انتخاب نوع ساختار و نوع نصب (مطابق شرایط محیطی و تعمیرپذیری)
در این مرحله تصمیم مهندسی مهمی گرفته میشود: بدنه جوشی یا تایراد؟ اگر محیط کاری خشن باشد (ضربه، ارتعاش، آلودگی، رطوبت بالا) یا فضای نصب محدود باشد، ساختار جوشی معمولا گزینه مطمئنتری است. اگر پروژه نیاز به سرویسپذیری سریع و تعمیرات دورهای آسان داشته باشد، تایراد میتواند انتخاب منطقیتری باشد. سپس نوع نصب (فلنجی، تهچشمی، پینی/مفصلی و…) بر اساس راستای نیرو، امکان ایجاد بار جانبی و شرایط مکانیکی دستگاه انتخاب میشود؛ چون نصب اشتباه حتی بهترین جک را هم دچار خرابی زودهنگام میکند.
مرحله ۵) انتخاب متریال و آببندها (برای دوام واقعی، نه فقط تحویل سریع)
برای اینکه جک در کارکرد صنعتی واقعا عمر کند، کیفیت متریال و آببندها تعیینکننده است. در تورال صنعت، بسته به نیاز پروژه از لولهها، شفتها و پکینگهای باکیفیت استفاده میشود. در صورت دمای بالا، آلودگی شدید یا روغنهای خاص، نوع جنس پکینگ، گردگیر و رینگهای راهنما بهصورت مهندسی انتخاب میشود تا نشتی، خط افتادن شفت و افت راندمان به حداقل برسد. نتیجه این مرحله، جکی است که «در عمل» کماستهلاک و قابل اتکاست، نه فقط روی کاغذ.
مرحله ۶) ساخت، کنترل کیفیت، تست و تحویل به همراه مشاوره نصب
پس از تأیید نهایی نقشه/ابعاد، ساخت انجام میشود و سپس جک از نظر مونتاژ، عملکرد آببندی، هممحوری شفت و کیفیت سطح بررسی میگردد. در پایان، بر اساس درخواست پروژه، تست عملکردی و کنترل نشتی انجام میشود تا محصول قبل از نصب در خط تولید، از نظر عملکرد مطمئن باشد. همزمان، توصیههای نصب و راهاندازی نیز ارائه میشود تا از خطاهای رایج مانند ورود آلودگی به مدار، تنظیم نبودن هممحوری یا انتخاب روغن نامناسب جلوگیری شود.
چه اطلاعاتی را برای استعلام قیمت جک هیدرولیکی باید آماده کنید؟
برای اینکه سریع و دقیق به شما قیمت و زمان ساخت بدهیم، معمولا این موارد کافی است:
نیروی موردنیاز یا تناژ (در صورت امکان همراه با فشار کاری سیستم)
کورس حرکت (Stroke)
نوع جک (یکطرفه/دوطرفه/تلسکوپی) و نوع نصب
ابعاد محدودکننده (طول بسته، فضای نصب، محل پورتها)
شرایط محیطی (گرد و غبار، رطوبت، دما، شوک و ضربه)
در صورت موجود بودن: عکس جک قبلی یا نقشه/پلاک مشخصات
اگر برای دستگاهتان به جک هیدرولیک صنعتی استاندارد یا سفارشی نیاز دارید، کافی است مشخصات اولیه (تناژ، کورس، نوع نصب و فشار کاری) را ارسال کنید تا ابعاد پیشنهادی، نوع ساختار مناسب و برآورد قیمت جک هیدرولیک برای شما انجام شود.
اصول نگهداری و عیبیابی جک هیدرولیکی
طول عمر جک هیدرولیک تنها به کیفیت ساخت آن وابسته نیست؛ بلکه به نحوه استفاده و نگهداری از آن در طول دوره کاری بستگی دارد. یک سیستم هیدرولیک بهخوبی طراحی شده، اگر با روغن آلوده کار کند یا به دلیل عدم تراز بودن نصب شود، بهسرعت دچار استهلاک زودرس میشود. در ادامه، نکات طلایی برای افزایش عمر کاری جکها و راهکارهای عیبیابی سریع آورده شده است.
۳ اصل کلیدی در پیشگیری از خرابی
۱. فیلتراسیون روغن؛ حیاتیترین پارامتر: بیش از ۷۰ درصد خرابی جکهای هیدرولیک ناشی از آلودگی روغن است. ذرات بسیار ریز گرد و غبار یا برادههای فلزی که وارد سیستم میشوند، مانند سمباده روی سطوح داخلی سیلندر و شفت میکشند. تعویض بهموقع فیلترها و اطمینان از خلوص روغن، سادهترین راه برای جلوگیری از هزینههای سنگین تعمیرات است.
۲. تراز بودن و حذف بارهای جانبی (Side Loading): جک هیدرولیکی برای تحمل فشار در راستای محوری (طولی) طراحی شده است. اگر جک بهصورت نامتراز نصب شود یا در حین کار تحت فشار جانبی قرار گیرد، فشارِ نقطهای شدیدی به شفت و گلویی جک وارد میشود که منجر به کج شدن شفت، خرابی پکینگها و نشتی دائمی میگردد. همواره از همراستا بودن دقیق جک با بار اطمینان حاصل کنید.
۳. پایش دمای سیستم: گرمای بیش از حد، قاتل خاموش آببندهاست. افزایش دمای روغن فراتر از محدوده استاندارد (معمولاً بالای ۶۵-۷۰ درجه سانتیگراد) باعث خشک شدن، ترک خوردن و از دست رفتن خاصیت ارتجاعی پکینگها و کاسهنمدها میشود. اگر سیستم شما داغ میکند، حتماً از خنککن (کولر) مناسب استفاده کنید.
عیبیابی سریع: مشکلات رایج و راهکارهای فنی
اگر در عملکرد جک هیدرولیکی خود با نشانههای زیر مواجه شدید، به جای تعویض زودهنگام، ابتدا این موارد را بررسی کنید:
نشتی روغن (Leakage):
نشتی خارجی: معمولاً به دلیل پارگی یا فرسودگی آببندهای گلویی (Rod Seal) است. اگر شفت خط و خش عمیق داشته باشد، حتی با تعویض پکینگ هم نشتی ادامه مییابد؛ در این حالت شفت باید پولیش یا در صورت آسیب عمیق، تعویض شود.
نشتی داخلی: اگر بار تحت فشار به مرور زمان «خالی» میکند یا جک در موقعیت ثابت میلغزد، احتمالاً پیستون (Piston Seal) آسیب دیده و روغن از یک سمت پیستون به سمت دیگر نشت میکند (Bypass). این مشکل با بازرسی داخلی و تعویض رینگهای پیستون برطرف میشود.
حرکت ضربهای یا لرزش (Stick-Slip):
این پدیده که باعث حرکت غیریکنواخت و پرشدار جک میشود، اغلب ناشی از وجود هوا در سیستم یا اصطکاک بیش از حد پکینگهاست. سیستم را بهطور کامل هواگیری کنید. اگر مشکل ادامه داشت، ممکن است کیفیت روغن پایین باشد یا سطوح داخلی سیلندر نیاز به هونکشی مجدد داشته باشد.
کاهش توان یا نیروی جک:
اگر جک دیگر قدرت سابق را ندارد، اول از همه فشار خروجی پمپ هیدرولیک را چک کنید. اگر فشار سیستم درست است اما جک قدرت ندارد، به احتمال زیاد نشتی داخلی شدید (Bypass) وجود دارد یا شیر اطمینان (Relief Valve) تنظیم نیست.
خط افتادن روی شفت (Scratched Rod):
این مشکل معمولاً به دلیل ورود آلودگی از طریق گردگیر (Wiper) ضعیف رخ میدهد. ذرات محیطی زیر گردگیر جمع شده و در حرکات رفت و برگشتی، مانند تیغ روی کروم شفت میکشند. اگر خطها عمیق نیستند، پولیش دقیق میتواند مشکل را حل کند، اما اگر عمق زیاد است، چارهای جز تعویض شفت یا روکشکاری مجدد کرومسخت وجود ندارد.
نکته مهم: بسیاری از خرابیها در مراحل اولیه با یک سرویس ساده یا تعویض پکینگهای استاندارد (مطابق با استانداردهای تورال صنعت) قابل حل هستند. اگر جک هیدرولیک شما علائم خرابی نشان میدهد، پیشنهاد میکنیم پیش از باز کردن غیراصولی، با کارشناسان فنی ما تماس بگیرید. گاهی یک تشخیص اشتباه توسط افراد غیرمتخصص، منجر به آسیب غیرقابلبازگشت به بدنه اصلی جک میشود.
