جک هیدرولیک یا سیلندر هیدرولیک یکی از مهمترین عملگرهای مورد استفاده در ماشینآلات و تجهیزات صنعتی است که با استفاده از فشار روغن هیدرولیک، انرژی سیال را به حرکت خطی و نیروی مکانیکی تبدیل میکند. این تجهیزات امکان ایجاد نیروهای بالا، کنترل دقیق حرکت و عملکرد پایدار در شرایط صنعتی را فراهم میکنند.
جکهای هیدرولیک صنعتی در صنایع مختلف مانند فولاد، پتروشیمی، معدن، ماشینآلات تولیدی، تجهیزات پرس، خطوط تولید و سیستمهای اتوماسیون کاربرد دارند. برخلاف جکهای عمومی، جکهای صنعتی معمولاً براساس شرایط واقعی هر پروژه طراحی و انتخاب میشوند و عواملی مانند نیروی موردنیاز، فشار کاری، کورس حرکت، قطر پیستون، قطر شفت، نوع نصب و تعداد سیکل کاری در طراحی آنها اهمیت دارد.
در این مقاله با مفهوم جک هیدرولیک، نحوه عملکرد، اجزای تشکیلدهنده، انواع جک هیدرولیک صنعتی، کاربردها، روش انتخاب و فرآیند ساخت آن آشنا میشویم. برای سفارش جک هیدرولیک متناسب با شرایط کاری پروژه، مشخصات فنی دستگاه بررسی شده و طراحی مناسب براساس نیاز کاربرد انجام میشود.
جک هیدرولیک چیست؟
جک هیدرولیک یا Hydraulic Cylinder یک عملگر مکانیکی است که انرژی فشار روغن هیدرولیک را به حرکت خطی و نیروی مکانیکی تبدیل میکند. این تجهیز از یک محفظه استوانهای، پیستون، شفت یا Rod، آببندها و اتصالات تشکیل شده است. زمانی که روغن هیدرولیک تحت فشار وارد محفظه سیلندر میشود، به سطح پیستون نیرو وارد کرده و باعث حرکت پیستون و شفت میشود. این حرکت خطی میتواند برای جابهجایی، نگهداشتن، فشردهسازی یا کنترل موقعیت قطعات در تجهیزات صنعتی استفاده شود.
جک هیدرولیک صنعتی با جکهای عمومی تفاوت دارد. جکهای صنعتی برای کارکرد در شرایط سخت، تولید نیروی بالا، تحمل سیکلهای کاری زیاد و هماهنگی با ساختار یک دستگاه مشخص طراحی میشوند. به همین دلیل در بسیاری از پروژههای صنعتی، جک بهصورت سفارشی و براساس مشخصات واقعی دستگاه ساخته میشود.
پارامترهای مهم در طراحی جک هیدرولیک عبارتاند از:
- فشار کاری سیستم
- نیروی Push و Pull موردنیاز
- طول کورس حرکت
- قطر پیستون
- قطر شفت
- نوع اتصال و نصب
- شرایط محیطی
- تعداد سیکل کاری

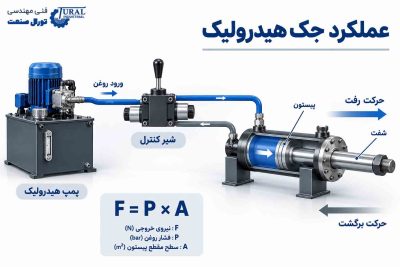

جک هیدرولیک چگونه کار میکند؟
عملکرد جک هیدرولیک براساس تبدیل انرژی فشار روغن به حرکت خطی است. در یک سیستم هیدرولیک، پمپ روغن را با فشار مشخص وارد مدار میکند و شیر کنترل مسیر حرکت روغن را مشخص میکند. زمانی که روغن تحت فشار وارد یکی از محفظههای سیلندر میشود، فشار روغن به سطح پیستون وارد شده و باعث حرکت آن میشود. این حرکت توسط شفت جک به مکانیزم متصل منتقل میشود.
مقدار نیروی خروجی جک به دو عامل اصلی وابسته است:
- فشار کاری روغن هیدرولیک
- سطح مؤثر پیستون
فرمول محاسبه نیروی جک:
F = P × A
که در آن:
- F = نیروی خروجی جک
- P = فشار روغن هیدرولیک
- A = سطح مؤثر پیستون
بهعنوان مثال، افزایش قطر پیستون باعث افزایش سطح تماس روغن با پیستون شده و نیروی خروجی جک را افزایش میدهد. البته انتخاب قطر پیستون و شفت باید براساس محدودیتهای مکانیکی، فضای نصب و شرایط واقعی پروژه انجام شود.
مراحل عملکرد جک هیدرولیک:
- پمپ، روغن هیدرولیک را با فشار مشخص به مدار ارسال میکند.
- شیر کنترل مسیر ورود روغن به جک را تعیین میکند.
- روغن تحت فشار وارد محفظه سیلندر میشود.
- فشار روغن باعث حرکت پیستون و شفت میشود.
- روغن برگشتی از مسیر مشخصشده به مخزن بازمیگردد.
در جکهای دو طرفه، ورود روغن به دو سمت پیستون امکان حرکت کنترلشده رفت و برگشت را فراهم میکند. در جکهای یک طرفه، برگشت شفت معمولاً توسط نیروی خارجی مانند وزن بار، فنر یا مکانیزم دستگاه انجام میشود.

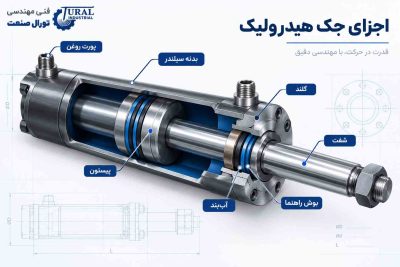

اجزای اصلی جک هیدرولیک چیست؟
جک هیدرولیک از چند بخش اصلی تشکیل شده است که هرکدام نقش مهمی در تولید نیرو، انتقال حرکت، آببندی و افزایش عمر کاری مجموعه دارند.
پوسته سیلندر (Barrel)
پوسته یا بدنه سیلندر محفظه اصلی نگهداری روغن تحت فشار است. این بخش باید مقاومت کافی در برابر فشار داخلی داشته باشد و کیفیت سطح داخلی آن روی عملکرد آببندی و حرکت روان پیستون تأثیر مستقیم دارد.
پیستون (Piston)
پیستون بخش دریافتکننده فشار روغن است و وظیفه تبدیل انرژی هیدرولیک به نیروی مکانیکی را برعهده دارد. قطر پیستون یکی از عوامل اصلی تعیینکننده نیروی خروجی جک است.
شفت یا Rod
شفت حرکت پیستون را به بیرون از سیلندر منتقل میکند. انتخاب قطر مناسب شفت برای جلوگیری از خمشدن یا کمانش، بهخصوص در بارهای فشاری، اهمیت زیادی دارد.
گلند (Gland)
گلند وظیفه هدایت شفت در محل خروج از سیلندر و نگهداری مجموعه آببندی را برعهده دارد.
آببندها و پکینگها (Seals)
آببندها از خروج روغن و ورود آلودگی به داخل جک جلوگیری میکنند. انتخاب نوع آببند باید براساس فشار، دما، سرعت حرکت و شرایط محیطی انجام شود.
پورتهای روغن (Ports)
پورتها مسیر ورود و خروج روغن هیدرولیک به محفظههای جک هستند.
اتصالات انتهایی
اتصالاتی مانند فلنج، گوشواره، پایه یا اتصال سفارشی برای نصب جک روی دستگاه استفاده میشوند و براساس شرایط پروژه طراحی میشوند.
انواع جک هیدرولیک چگونه دستهبندی میشوند؟
انواع جک هیدرولیک را میتوان براساس چند معیار مختلف دستهبندی کرد. انتخاب نوع مناسب جک فقط براساس نام یا ظاهر انجام نمیشود، بلکه باید براساس نوع حرکت، ساختار، کاربرد، نحوه نصب و شرایط کاری بررسی شود.
مهمترین دستهبندیها شامل موارد زیر است:
- انواع جک هیدرولیک براساس عملکرد
- انواع جک هیدرولیک براساس ساختار
- انواع جک هیدرولیک براساس کاربرد
- انواع جک هیدرولیک براساس نحوه نصب

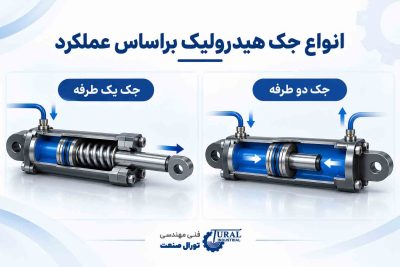

انواع جک هیدرولیک براساس عملکرد
جک هیدرولیک یک طرفه (Single Acting Hydraulic Cylinder)
جک هیدرولیک یک طرفه تنها با فشار روغن در یک جهت حرکت میکند. در این نوع جک، روغن وارد یک سمت پیستون شده و باعث حرکت شفت میشود. برگشت شفت معمولاً توسط نیروی خارجی مانند وزن بار، فنر یا مکانیزم دستگاه انجام میشود.
| مزایای جک یک طرفه | کاربردها |
|
|
جک هیدرولیک دو طرفه (Double Acting Hydraulic Cylinder)
جک دو طرفه با ورود روغن به هر دو سمت پیستون، امکان حرکت کنترلشده در دو جهت را فراهم میکند. در این نوع جک، شیر کنترل مسیر روغن را تغییر داده و باعث خروج یا برگشت شفت میشود.
| مزایای جک دو طرفه | کاربردها |
|
|

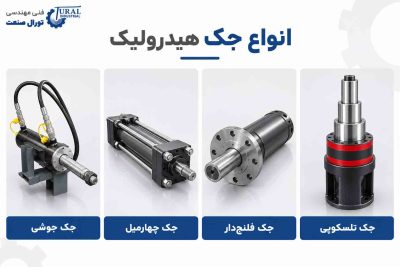

انواع جک هیدرولیک براساس ساختار
یکی دیگر از روشهای دستهبندی انواع جک هیدرولیک صنعتی، بررسی ساختار مکانیکی و روش ساخت آنها است. تفاوت در طراحی بدنه، نحوه اتصال قطعات و شرایط کاری باعث میشود هر نوع جک برای کاربردهای مشخصی مناسب باشد. در انتخاب ساختار جک هیدرولیک باید عواملی مانند فشار کاری سیستم، فضای نصب، تعداد سیکل کاری، قابلیت تعمیر و نگهداری، طول کورس و نوع بار بررسی شود.
جک هیدرولیک جوشی (Welded Hydraulic Cylinder)
جک هیدرولیک جوشی یکی از رایجترین ساختارهای مورد استفاده در ماشینآلات صنعتی است. در این نوع جک، اجزای اصلی مانند پوسته سیلندر، درپوشها و اتصالات با فرآیند جوشکاری به یکدیگر متصل میشوند. ساختار فشرده و مقاومت بالای این نوع جک باعث شده است در تجهیزات سنگین و کاربردهایی که نیاز به تحمل فشار بالا دارند، استفاده گستردهای داشته باشد.
مزایای جک هیدرولیک جوشی کاربردها - تحمل فشار و بار بالا
- ساختار مقاوم و فشرده
- مناسب برای فضای نصب محدود
- قابلیت طراحی براساس نیاز پروژه
- ماشینآلات راهسازی
- تجهیزات سنگین صنعتی
- دستگاههای پرس
- ماشینآلات تولیدی
جک هیدرولیک چهار میل (Tie Rod Hydraulic Cylinder)
در جک چهار میل، بخشهای اصلی سیلندر توسط میلهای رابط (Tie Rod) به یکدیگر متصل میشوند. این ساختار امکان باز و بسته کردن آسانتر جک و دسترسی بهتر برای تعمیرات را فراهم میکند. جکهای چهار میل معمولا در کاربردهای استاندارد صنعتی و سیستمهایی که تعمیرپذیری اهمیت دارد، استفاده میشوند.
| مزایای جک چهارمیل | کاربردها |
|
|
جک هیدرولیک فلنجدار (Flange Mounted Hydraulic Cylinder)
جک هیدرولیک فلنجدار زمانی استفاده میشود که اتصال دقیق و مقاوم جک به سازه یا دستگاه اهمیت داشته باشد. در این ساختار، جک از طریق فلنج و پیچهای اتصال روی مجموعه نصب میشود. ابعاد فلنج، تعداد سوراخها، الگوی سوراخکاری و نحوه اتصال براساس شرایط نصب و نقشه دستگاه تعیین میشود.
| مزایای جک فلنجدار | کاربردها |
|
|
جک هیدرولیک تلسکوپی (Telescopic Hydraulic Cylinder)
جک تلسکوپی از چند مرحله شفت یا سیلندر تشکیل شده است و زمانی استفاده میشود که نیاز به کورس حرکت زیاد در فضای نصب محدود وجود داشته باشد. در این نوع جک، مراحل مختلف بهصورت متوالی باز میشوند و امکان ایجاد طول حرکت بیشتر نسبت به جکهای معمولی فراهم میشود.
| مزایای جک تلسکوپی | کاربردها |
|
|
جک هیدرولیک کامپکت (Compact Hydraulic Cylinder)
جک کامپکت برای کاربردهایی طراحی میشود که فضای نصب محدود است و ابعاد کوچک جک اهمیت دارد.این نوع جک معمولاً در مکانیزمهایی استفاده میشود که نیاز به اشغال فضای کمتر و طراحی جمعوجور دارند.
مقایسه انواع جک هیدرولیک براساس ساختار
| نوع جک | ویژگی اصلی | کاربرد رایج |
|---|---|---|
| جوشی | مقاومت بالا و مناسب فشار زیاد | ماشینآلات سنگین |
| چهار میل | تعمیر و نگهداری آسان | تجهیزات صنعتی عمومی |
| فلنجدار | اتصال محکم به سازه | پرس و ماشینآلات سفارشی |
| تلسکوپی | کورس بلند در فضای کم | تجهیزات خاص |
| کامپکت | ابعاد کوچک | فضاهای محدود |
انواع جک هیدرولیک براساس کاربرد صنعتی
علاوه بر عملکرد و ساختار، جکهای هیدرولیک براساس کاربرد نیز دستهبندی میشوند. هر صنعت با توجه به نوع بار، میزان نیرو، شرایط محیطی و نحوه عملکرد دستگاه، به طراحی خاصی از جک نیاز دارد.
جک هیدرولیک پرس
جکهای مورد استفاده در دستگاههای پرس برای تولید نیروهای فشاری بالا طراحی میشوند. این جکها باید توانایی تحمل فشار زیاد و عملکرد پایدار در سیکلهای کاری مشخص را داشته باشند.
| مزایای جک هیدرولیک پرس | کاربردها |
|
|
جک هیدرولیک ماشینآلات صنعتی
بخش زیادی از ماشینآلات صنعتی برای ایجاد حرکت خطی از جک هیدرولیک استفاده میکنند. در این کاربردها، جک معمولا براساس فضای نصب، کورس موردنیاز و شرایط کاری دستگاه طراحی میشود. از کاربردهای جک هیدرولیک ماشینآلات صنعتی میتوان به ماشینآلات تولیدی، تجهیزات جابهجایی و خطوط فرآیند صنعتی اشاره کرد.
جک هیدرولیک تجهیزات سنگین
در ماشینآلات سنگین، جک باید علاوه بر تولید نیرو، مقاومت مکانیکی بالایی داشته باشد و بتواند در شرایط سخت کاری عملکرد مطمئن ارائه دهد. از کاربردهای جک هیدرولیک تجهیزات سنگین میتوان به ماشینآلات معدنی، تجهیزات راهسازی و ماشینآلات حملونقل سنگین اشاره کرد.
جک هیدرولیک خطوط تولید و اتوماسیون
در خطوط تولید، جکهای هیدرولیک برای ایجاد حرکت کنترلشده و تکرارپذیر استفاده میشوند. در این کاربردها سرعت، دقت و تعداد سیکل اهمیت زیادی دارد. خطوط مونتاژ، تجهیزات انتقال و سیستمهای صنعتی خودکار از مهمترین کاربردهای جک هیدرولیک خطوط تولید و اتوماسیون هستند.
انواع جک هیدرولیک براساس نحوه نصب
نوع اتصال جک به دستگاه یکی از عوامل مهم در طراحی و انتخاب آن است. نصب نامناسب میتواند باعث ایجاد نیروهای جانبی، افزایش سایش قطعات و کاهش عمر جک شود.
جک هیدرولیک فلنجی
در این نوع اتصال، جک با استفاده از فلنج به سازه یا دستگاه متصل میشود. این روش برای کاربردهایی که نیاز به اتصال محکم و دقیق دارند مناسب است.
جک هیدرولیک گوشوارهای
در جکهای گوشوارهای، اتصال از طریق پین و گوشواره انجام میشود. این نوع نصب امکان حرکت زاویهای محدودی را فراهم میکند.
جک هیدرولیک پایهدار
در این مدل، جک توسط پایه به سازه متصل میشود و در برخی ماشینآلات صنعتی مورد استفاده قرار میگیرد.
جدول انتخاب انواع جک هیدرولیک
| شرایط کاربرد | نوع جک مناسب |
|---|---|
| فشار و بار بالا | جک جوشی |
| نیاز به تعمیر آسان | جک چهار میل |
| فضای نصب محدود | جک کامپکت |
| نیاز به کورس بلند | جک تلسکوپی |
| اتصال مستقیم به سازه | جک فلنجدار |
| کاربرد سفارشی صنعتی | جک طراحیشده براساس پروژه |
انتخاب نوع جک هیدرولیک باید براساس شرایط واقعی پروژه انجام شود. یک مدل جک ممکن است برای یک ماشینآلات مناسب باشد اما برای کاربرد دیگر عملکرد مطلوبی نداشته باشد. به همین دلیل در پروژههای صنعتی، عواملی مانند نیرو، فشار، کورس، نحوه نصب و شرایط کاری باید همزمان بررسی شوند.
محاسبه نیروی جک هیدرولیک
یکی از مهمترین پارامترها در طراحی و انتخاب جک هیدرولیک صنعتی، محاسبه نیروی جک هیدرولیک است. انتخاب جکی که توانایی ایجاد نیروی موردنیاز دستگاه را نداشته باشد، باعث کاهش عملکرد سیستم و آسیب به قطعات میشود. نیروی تولیدی جک هیدرولیک به دو عامل اصلی وابسته است:
- فشار کاری سیستم هیدرولیک
- سطح مؤثر پیستون
فرمول اصلی محاسبه نیرو:
F = P × A
که در آن:
- F = نیروی خروجی جک (نیوتن)
- P = فشار روغن هیدرولیک (پاسکال)
- A = سطح پیستون (متر مربع)
محاسبه سطح پیستون جک هیدرولیک
سطح مقطع پیستون از رابطه زیر محاسبه میشود:
A = π × D² / 4
که در آن:
- A = سطح پیستون
- D = قطر داخلی سیلندر
بنابراین با افزایش قطر سیلندر، سطح تماس روغن با پیستون افزایش پیدا کرده و نیروی خروجی جک بیشتر میشود.
محاسبه سرعت جک هیدرولیک
سرعت حرکت جک هیدرولیک به مقدار دبی روغن ورودی و سطح پیستون وابسته است.
فرمول کلی:
V = Q / A
که در آن:
- V = سرعت حرکت جک
- Q = دبی روغن ورودی
- A = سطح مؤثر پیستون
افزایش دبی روغن باعث افزایش سرعت حرکت جک میشود، در حالی که افزایش قطر سیلندر معمولاً باعث کاهش سرعت در دبی ثابت خواهد شد. به همین دلیل در طراحی جک هیدرولیک باید بین نیرو و سرعت حرکت تعادل ایجاد شود.
تفاوت جک هیدرولیک صنعتی و جکهای عمومی چیست؟
اگرچه همه جکهای هیدرولیک براساس یک اصل مشابه کار میکنند، اما جکهای صنعتی از نظر طراحی و شرایط کاری تفاوت زیادی با مدلهای عمومی دارند. جک هیدرولیک صنعتی معمولا برای نیروهای بالا، کارکرد مداوم، سیکلهای کاری زیاد، شرایط محیطی سخت و نصب در ماشینآلات تخصصی طراحی میشود. در مقابل، جکهای عمومی معمولا برای کاربردهای محدودتر و شرایط استاندارد تولید میشوند.
| ویژگی | جک هیدرولیک صنعتی | جک عمومی |
|---|---|---|
| کاربرد | ماشینآلات صنعتی | کاربردهای عمومی |
| طراحی | براساس پروژه | معمولاً استاندارد |
| فشار کاری | بالا و متناسب با سیستم | محدودتر |
| کورس | قابل طراحی | معمولاً ثابت |
| نوع نصب | قابل سفارشیسازی | محدود |
| سیکل کاری | مناسب کارکرد مداوم | استفاده محدودتر |
چگونه جک هیدرولیک مناسب را انتخاب کنیم؟
انتخاب جک هیدرولیک باید براساس مشخصات واقعی پروژه انجام شود. مهمترین پارامترهای انتخاب عبارتاند از:
نیروی موردنیاز
ابتدا باید مشخص شود جک چه مقدار نیروی فشاری یا کششی نیاز دارد.
پارامترهای مؤثر:
- وزن بار
- مقاومت مکانیکی سیستم
- نوع حرکت
فشار کاری سیستم
فشار کاری تعیین میکند جک با چه مشخصاتی باید طراحی شود. انتخاب اشتباه فشار میتواند باعث کاهش عمر قطعات، آسیب آببندها و خرابی زودهنگام شود.
کورس حرکت
کورس باید براساس مقدار حرکت واقعی مکانیزم انتخاب شود. کورس بیش از حد هزینه ساخت را افزایش میدهد و فضای بیشتری نیاز دارد. کورس کمتر باعث محدود شدن عملکرد دستگاه میشود.
قطر پیستون و شفت
قطر پیستون برای ایجاد نیرو و قطر شفت برای تحمل بار اهمیت دارد. در انتخاب شفت باید موارد زیر بررسی شود:
- طول آزاد شفت
- بار فشاری
- احتمال کمانش
- نحوه اتصال
شرایط محیطی و سیکل کاری
شرایط کار روی طراحی جک تأثیر مستقیم دارد. مهمترین شرایط شامل:
- دمای محیط
- گردوغبار
- رطوبت
- مواد خورنده
- تعداد دفعات عملکرد
عوامل مؤثر بر قیمت جک هیدرولیک
قیمت جک هیدرولیک به عوامل مختلفی بستگی دارد و نمیتوان تنها براساس ابعاد یا قطر جک آن را تعیین کرد. مهمترین عوامل عبارتاند از:
نوع جک
جکهای مختلف مانند جوشی، چهار میل، فلنجدار و تلسکوپی با توجه به ساختار و پیچیدگی، قیمت متفاوتی دارند.
ابعاد و مشخصات فنی
پارامترهایی مانند قطر سیلندر، قطر شفت، طول کورس و فشار کاری روی مقدار مواد مصرفی و فرآیند ساخت تأثیر میگذارند.
متریال و شرایط کاری
استفاده از متریال خاص یا نیاز به مقاومت در برابر شرایط محیطی میتواند روی قیمت نهایی تأثیرگذار باشد.
سفارشی بودن طراحی
در پروژههای صنعتی، بسیاری از جکها براساس نقشه و نیاز دستگاه ساخته میشوند. طراحی اختصاصی، ماشینکاری دقیق و تست عملکرد میتواند روی هزینه نهایی تأثیر داشته باشد. برای دریافت قیمت دقیق جک هیدرولیک، مشخصات فنی پروژه مانند نیرو، فشار، کورس، نوع نصب و شرایط کاری باید بررسی شود.
نمونه پروژههای واقعی جک هیدرولیک تورال صنعت
یکی از مهمترین تفاوتهای یک سازنده جک هیدرولیک صنعتی با یک فروشنده محصول آماده، تجربه طراحی و اجرای پروژههای واقعی است. جکهای هیدرولیک صنعتی معمولاً براساس شرایط هر دستگاه طراحی میشوند و عواملی مانند نیروی موردنیاز، فضای نصب، نوع حرکت، شرایط محیطی و تعداد سیکل کاری در طراحی نهایی آنها تأثیر دارد.
تورال صنعت در پروژههای مختلف، جکهای هیدرولیک سفارشی را متناسب با نیاز تجهیزات صنعتی طراحی و تولید کرده است. نمونههای زیر بخشی از کاربردها و طراحیهای انجامشده در این مجموعه هستند.
جک هیدرولیک دو سر شفت
جک هیدرولیک دو سر شفت یکی از نمونههای طراحیهای خاص در سیستمهای هیدرولیکی است که در آن شفت از دو طرف سیلندر خارج میشود. این ساختار در کاربردهایی استفاده میشود که نیاز به انتقال حرکت از دو سمت جک، حرکت متقارن مکانیزم و اتصال همزمان به دو بخش دستگاه وجود دارد. طراحی این نوع جک باید براساس فضای نصب، نیروهای واردشده به دو طرف شفت و شرایط کاری دستگاه انجام شود.
جک هیدرولیک فلنجدار استیل
جک هیدرولیک فلنجدار استیل نمونهای از جکهای سفارشی است که برای کاربردهایی طراحی میشود که علاوه بر عملکرد هیدرولیکی، مقاومت متریال و نوع اتصال اهمیت دارد. در این نوع جک، مواردی مانند جنس قطعات، ابعاد فلنج، الگوی سوراخکاری و نحوه اتصال به دستگاه براساس شرایط پروژه تعیین میشوند. جکهای فلنجدار معمولا در ماشینآلاتی استفاده میشوند که نیاز به اتصال دقیق، پایدار و تحمل نیروهای بالا دارند.
سیستم درب هیدرولیک
استفاده از جک هیدرولیک در سیستمهای درب صنعتی، یکی از کاربردهای این تجهیزات برای ایجاد حرکت کنترلشده است. در این پروژهها، جک باید براساس پارامترهایی مانند وزن درب، زاویه حرکت، سرعت باز و بسته شدن و محل نصب طراحی یا انتخاب شود. عملکرد مناسب سیستم درب هیدرولیک به هماهنگی بین جک، مدار هیدرولیک و ساختار مکانیکی وابسته است.
حرکت همزمان ۴ جک هیدرولیک برای کوره شیشه خم آکواریوم
یکی از نمونههای کاربرد جک هیدرولیک در یک سیستم صنعتی، استفاده از چهار جک بهصورت هماهنگ برای حرکت همزمان در کوره شیشه خم آکواریوم است. در این نوع پروژهها، تنها انتخاب جک اهمیت ندارد؛ بلکه هماهنگی عملکرد چند عملگر، کنترل جریان روغن و طراحی مناسب سیستم نیز اهمیت زیادی دارد. این پروژه نشان میدهد جکهای هیدرولیک میتوانند بخشی از یک سیستم مهندسیشده برای کنترل حرکتهای دقیق و هماهنگ باشند.
جک هیدرولیک تلسکوپی دو طرفه
جک هیدرولیک تلسکوپی دو طرفه برای کاربردهایی مناسب است که نیاز به کورس بلند در فضای نصب محدود وجود دارد و در عین حال کنترل حرکت رفت و برگشت اهمیت دارد. این نوع جک با استفاده از ساختار چندمرحلهای، امکان ایجاد طول حرکت بیشتر نسبت به جکهای معمولی را فراهم میکند.
مراحل ساخت جک هیدرولیک صنعتی در تورال
ساخت یک جک هیدرولیک صنعتی یک فرآیند مهندسی است که از بررسی نیاز پروژه شروع شده و تا طراحی، تولید، مونتاژ و تست نهایی ادامه پیدا میکند. در جکهای سفارشی، هدف فقط تولید یک سیلندر نیست؛ بلکه ساخت قطعهای است که بتواند در شرایط واقعی دستگاه عملکرد مطمئن داشته باشد.
بررسی مشخصات فنی پروژه
در اولین مرحله، شرایط کاری دستگاه بررسی میشود. اطلاعات مهم شامل نیروی موردنیاز جک، فشار کاری سیستم، کورس حرکت، سرعت عملکرد، نوع نصب، شرایط محیطی، تعداد سیکل کاری است. این اطلاعات پایه طراحی جک را تشکیل میدهند.
طراحی و مهندسی جک
پس از مشخص شدن نیازهای پروژه، طراحی جک انجام میشود. در این مرحله مواردی مانند قطر سیلندر، قطر پیستون، قطر شفت، طول بسته جک، نوع اتصالات، ساختار آببندی مشخص میشوند. انتخاب صحیح این پارامترها تأثیر مستقیمی بر عملکرد و طول عمر جک دارد.
انتخاب متریال
متریال قطعات براساس شرایط کاری انتخاب میشود. در این مرحله مواردی مانند فشار کاری، میزان سایش، شرایط خوردگی و دمای محیط بررسی میشوند. انتخاب مناسب جنس سیلندر، شفت و قطعات داخلی باعث افزایش دوام جک در شرایط صنعتی میشود.
ماشینکاری قطعات
پس از نهایی شدن طراحی، قطعات اصلی جک تولید و ماشینکاری میشوند. این مرحله شامل ساخت پوسته سیلندر، ماشینکاری شفت، ساخت قطعات اتصال، آمادهسازی محل نصب آببندها و کنترل ابعادی قطعات است. دقت ماشینکاری تأثیر مستقیمی بر عملکرد روان جک و جلوگیری از نشتی دارد.
مونتاژ و آببندی
در مرحله مونتاژ، قطعات مختلف شامل سیلندر، پیستون، شفت، گلند، آببندها در کنار یکدیگر قرار میگیرند. در این مرحله، عملکرد صحیح آببندی، حرکت روان شفت و کیفیت مونتاژ بررسی میشود.
تست عملکرد نهایی
قبل از استفاده در پروژه، جک از نظر عملکرد بررسی میشود. موارد کنترل شامل حرکت رفت و برگشت، نشتی روغن، عملکرد آببندها، کیفیت مونتاژ و کنترل ابعاد نهایی است.
دانلود کاتالوگ جک هیدرولیک صنعتی تورال
برای بررسی مشخصات فنی، نمونه طراحیها و قابلیتهای ساخت، میتوانید کاتالوگ جک هیدرولیک صنعتی تورال را دریافت کنید.
دانلود کاتالوگ جک هیدرولیک صنعتی
در پروژههای سفارشی، مشخصاتی مانند نیرو، فشار کاری، کورس، نوع نصب و شرایط عملکرد بررسی میشود تا جک متناسب با نیاز دستگاه طراحی و ساخته شود.
سوالات متداول درباره جک هیدرولیک
جک هیدرولیک چیست؟
جک هیدرولیک یک عملگر مکانیکی است که با استفاده از فشار روغن، انرژی هیدرولیک را به حرکت خطی تبدیل میکند. این تجهیزات در ماشینآلات صنعتی، پرسها، خطوط تولید و تجهیزات سنگین کاربرد دارند.
انواع جک هیدرولیک صنعتی چیست؟
مهمترین انواع جک هیدرولیک شامل جک یک طرفه، جک دو طرفه، جک جوشی، جک چهار میل، جک فلنجدار، جک تلسکوپی و جک کامپکت هستند.
تفاوت جک یک طرفه و دو طرفه چیست؟
در جک یک طرفه، فشار روغن فقط برای حرکت در یک جهت استفاده میشود و برگشت شفت توسط نیروی خارجی انجام میشود. در جک دو طرفه، روغن به هر دو سمت پیستون وارد شده و حرکت رفت و برگشت کنترل میشود.
آیا جک هیدرولیک صنعتی قابل طراحی سفارشی است؟
بله. بسیاری از جکهای مورد استفاده در صنایع براساس شرایط دستگاه طراحی میشوند. در این حالت مشخصات پروژه بررسی شده و جک متناسب با نیاز کاربرد ساخته میشود.
قیمت جک هیدرولیک چگونه تعیین میشود؟
قیمت جک هیدرولیک به عواملی مانند نوع جک، ابعاد، فشار کاری، کورس، متریال، نوع نصب و سفارشی بودن طراحی بستگی دارد. برای اعلام قیمت دقیق، ابتدا مشخصات فنی پروژه بررسی میشود.
تفاوت جک هیدرولیک و پنوماتیک چیست؟
جک هیدرولیک با روغن کار میکند و برای نیروهای بالا و کاربردهای سنگین مناسبتر است. جک پنوماتیک با هوای فشرده کار میکند و بیشتر در سیستمهایی با نیروی کمتر و سرعت بالاتر استفاده میشود.
عمر کاری جک هیدرولیک چقدر است؟
عمر جک هیدرولیک به کیفیت ساخت، شرایط کاری، فشار سیستم، تعداد سیکل، نگهداری و انتخاب صحیح قطعات داخلی بستگی دارد.
برای سفارش ساخت جک هیدرولیک چه اقدامی لازم است؟
برای سفارش ساخت جک هیدرولیک، اطلاعات فنی پروژه مانند نیروی موردنیاز، فشار، کورس، نوع نصب و شرایط کاری بررسی میشود و پس از طراحی، فرآیند ساخت انجام میشود.
