جک و یونیت هیدرولیک چیست و چگونه با هم کار میکنند؟

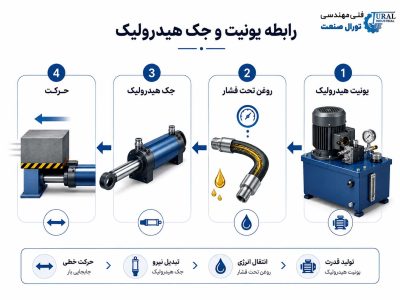

جک و یونیت هیدرولیک دو بخش اصلی یک سیستم حرکتی هیدرولیکی هستند. یونیت، روغن را با فشار و دبی موردنیاز وارد مدار میکند و جک این انرژی هیدرولیکی را به نیرو و حرکت خطی تبدیل میکند تا بار یا مکانیزم دستگاه حرکت کند. به همین دلیل جک و یونیت باید متناسب با یکدیگر انتخاب شوند. فشار و دبی یونیت، قطر پیستون و کورس جک، نیروی موردنیاز و سرعت حرکت همگی به هم مرتبط هستند و انتخاب نادرست هرکدام میتواند عملکرد کل مجموعه را تغییر دهد.
چرا جک و یونیت باید متناسب با یکدیگر انتخاب شوند؟
عملکرد مناسب یک سیستم هیدرولیکی زمانی به دست میآید که جک و یونیت براساس نیاز یک دستگاه و متناسب با یکدیگر انتخاب شوند. قطر پیستون و فشار کاری روی نیروی جک اثر میگذارند، در حالی که دبی پمپ یکی از عوامل اصلی تعیینکننده سرعت حرکت جک است. بنابراین نمیتوان برای هر جکی از یک یونیت با مشخصات دلخواه استفاده کرد.
انتخاب نامتناسب جک و یونیت میتواند باعث کمبود نیروی جک، سرعت نامناسب حرکت، فشار کاری نامتناسب، انتخاب نادرست توان الکتروموتور یا ناسازگاری مدار کنترل با عملکرد جک شود. به همین دلیل در طراحی مجموعه جک و یونیت، ظرفیت بار، کورس، سرعت موردنیاز، فشار کاری و نوع حرکت دستگاه باید در کنار یکدیگر بررسی شوند.

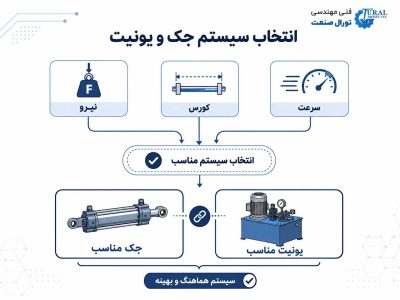

برای جک هیدرولیک چه یونیتی لازم است؟
برای انتخاب یونیت مناسب، باید جک و منبع قدرت هیدرولیک بهصورت یک مجموعه دیده شوند، نه دو تجهیز جدا. مشخصات یونیت براساس نیروی موردنیاز، طول کورس، سرعت حرکت جک، نوع عملکرد و شرایط کاری دستگاه تعیین میشود. به همین دلیل، انتخاب یونیت فقط با دانستن «یک جک هیدرولیک» کافی نیست و باید مشخص شود جک چه باری را جابهجا میکند، با چه سرعتی حرکت میکند و در چه شرایطی کار خواهد کرد.
بهصورت ساده، نیروی موردنیاز در انتخاب قطر پیستون و فشار کاری اثر دارد. سرعت حرکت جک به دبی پمپ مرتبط است. از طرف دیگر، دبی و فشار در تعیین توان الکتروموتور نقش دارند. همچنین نوع حرکت جک، مثل یکطرفه یا دوطرفه بودن، روی انتخاب شیرها و مدار کنترل اثر میگذارد و شرایط کاری سیستم نیز میتواند حجم مخزن، نوع تجهیزات جانبی و آرایش کلی یونیت را تغییر دهد. بهطور خلاصه، رابطه انتخاب جک و یونیت را میتوان اینطور دید:
- نیروی موردنیاز → انتخاب قطر پیستون و فشار کاری
- سرعت موردنیاز → انتخاب دبی پمپ
- دبی و فشار → تعیین توان الکتروموتور
- نوع حرکت جک → انتخاب نوع شیر و مدار کنترل
- شرایط کاری → تعیین حجم مخزن و تجهیزات جانبی
بنابراین اگر جک مشخص باشد اما یونیت متناسب با آن انتخاب نشود، ممکن است جک به نیروی کافی نرسد، سرعت حرکت مناسب نباشد یا مدار عملکرد مطلوبی نداشته باشد. در تورال صنعت، یونیت جک هیدرولیک براساس نیاز واقعی دستگاه و با درنظرگرفتن ارتباط این پارامترها با یکدیگر بررسی و پیشنهاد میشوند.
چه مشخصاتی از جک قابل انتخاب است؟
مشخصات جک هیدرولیک براساس نیروی موردنیاز، میزان حرکت، شرایط نصب و نوع عملکرد دستگاه انتخاب میشود. مهمترین پارامترهای قابل تعیین عبارتاند از:
| مشخصه | قابل انتخاب براساس |
|---|---|
| کورس | میزان حرکت موردنیاز دستگاه |
| قطر پیستون | نیروی موردنیاز |
| قطر شفت | بار، طول کورس و شرایط عملکرد |
| نوع نصب | محل و نحوه اتصال جک |
| یکطرفه / دوطرفه | نوع مدار و عملکرد دستگاه |
| فشار کاری | طراحی و شرایط سیستم هیدرولیک |
برای مشاهده مدلها، ظرفیتها و مشخصات کاملتر میتوانید صفحه جک هیدرولیک را مشاهده کنید.
چه مشخصاتی از یونیت هیدرولیک قابل انتخاب است؟
مشخصات یونیت هیدرولیک براساس نیاز جک، سرعت حرکت، فشار کاری و شرایط دستگاه انتخاب میشود. مهمترین پارامترهای قابل تعیین عبارتاند از:
| مشخصه | انتخاب براساس |
|---|---|
| دبی پمپ | سرعت حرکت جک |
| فشار کاری | نیروی موردنیاز |
| توان موتور | فشار و دبی سیستم |
| حجم مخزن | ظرفیت و شرایط کاری |
| شیر کنترل | نوع عملکرد سیستم |
| فیلتر و تجهیزات جانبی | شرایط مدار و محیط کاری |
| برق موتور | شرایط برق و دستگاه |
تورال صنعت یونیتهای هیدرولیک را در مشخصات و کاربردهای مختلف تولید میکند؛ از یونیتهای مورد استفاده در بالابرها تا یونیتهای آسانسوری و صنعتی. برای مشاهده مدلها و مشخصات بیشتر میتوانید صفحه یونیت هیدرولیک را ببینید.
یونیت جک هیدرولیک برای چه دستگاههایی ساخته میشوند؟
مجموعه جک و یونیت هیدرولیک برای دستگاههایی مناسب است که به تولید نیرو و حرکت خطی کنترلشده نیاز دارند. مهمترین کاربردها عبارتاند از:
- بالابرهای هیدرولیکی
- میزهای بالابر و میزهای متحرک
- پرسهای هیدرولیکی
- ماشینآلات صنعتی
- مکانیزمهای هلدهنده و کشنده
- تجهیزات و خطوط تولید
- سیستمهای جابهجایی و موقعیتدهی
- تجهیزات و ماشینآلات کشاورزی
- بازوها و مکانیزمهای متحرک
- ماشینآلات و تجهیزات سفارشی
در هرکدام از این کاربردها، مشخصات جک و یونیت براساس وزن بار، طول حرکت، سرعت موردنیاز، نحوه عملکرد و شرایط کاری دستگاه تعیین میشود.
نمونه جک و یونیت هیدرولیک ساختهشده در تورال صنعت

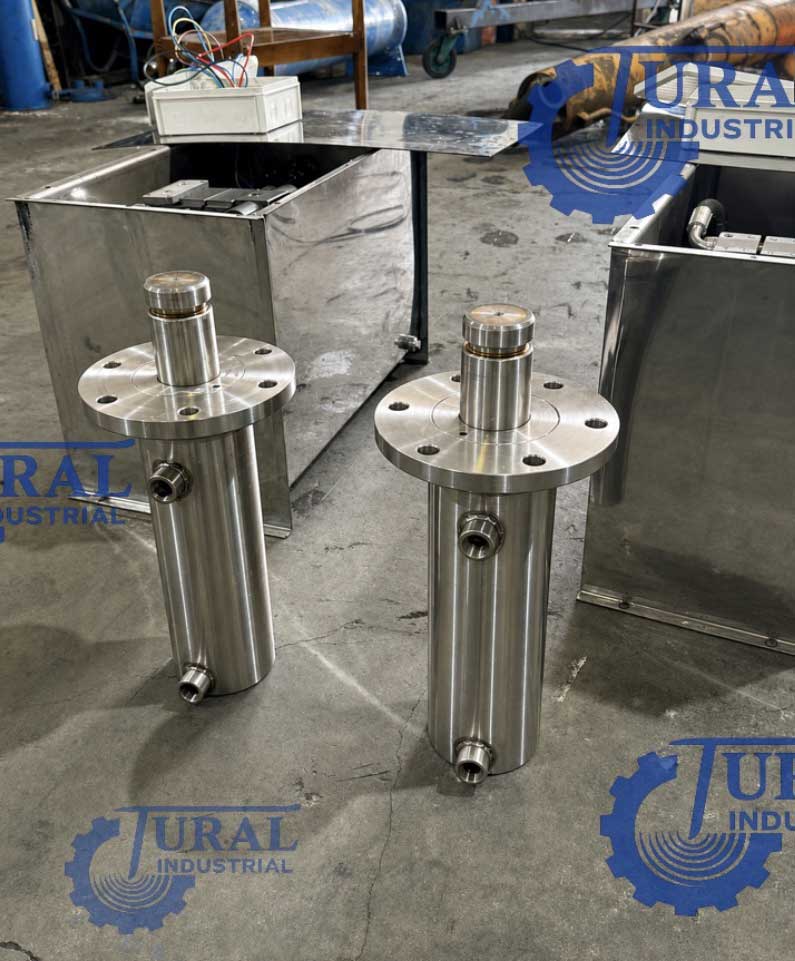

تورال صنعت علاوه بر ساخت جک و یونیتهای استاندارد، امکان طراحی و تولید مجموعههای سفارشی متناسب با شرایط پروژه را نیز دارد. ویدیو زیر یکی از پروژههای واقعی اجراشده از یونیت جک هیدرولیک است. در این پروژه، مجموعه جک و یونیت هیدرولیک با آلیاژ استنلس استیل 316L ساخته شده است. استفاده از این آلیاژ برای پروژه براساس شرایط فنی و محیط کاری آن در نظر گرفته شده و جک و یونیت بهصورت یک مجموعه متناسب با نیاز دستگاه طراحی و تولید شدهاند.
قیمت یونیت جک هیدرولیک
قیمت یونیت جک هیدرولیک به مشخصات کل سیستم بستگی دارد و برای همه پروژهها یک عدد ثابت نیست. در واقع قیمت نهایی از مجموع جک، پمپ، الکتروموتور، مخزن، شیرها و مدار کنترل و تجهیزات جانبی تشکیل میشود و تغییر هرکدام از این بخشها میتواند هزینه نهایی مجموعه را تغییر دهد. بازه قیمت یونیت جک هیدرولیک بین ۱۵ تا ۳۶۵ میلیون تومان متغیر است.
| عوامل مؤثر در قیمت | عوامل تعیینکننده |
|---|---|
| جک هیدرولیک | ظرفیت، کورس، قطر پیستون، قطر شفت و نوع نصب |
| پمپ هیدرولیک | دبی و فشار موردنیاز |
| الکتروموتور | توان موردنیاز، نوع برق و شرایط کاری |
| مخزن روغن | حجم و طراحی یونیت |
| شیر و مدار کنترل | نوع عملکرد جک و سطح کنترل موردنیاز |
| تجهیزات جانبی | فیلتر، گیج فشار، سنسور، خنککننده و سایر تجهیزات سفارشی |
به همین دلیل دو مجموعه جک و یونیت که ظاهر مشابهی دارند، ممکن است به دلیل تفاوت در ظرفیت، سرعت حرکت، فشار کاری یا نوع مدار قیمت متفاوتی داشته باشند. برای اعلام قیمت دقیق، ابتدا مشخصات دستگاه بررسی شده و سپس جک و اجزای یونیت متناسب با همان پروژه انتخاب میشوند. برای استعلام قیمت، وزن یا نیروی موردنیاز، کورس جک، سرعت حرکت و تصویر یا نقشه دستگاه را ارسال کنید.
برای سفارش جک و یونیت چه اطلاعاتی لازم است؟
برای بررسی فنی و انتخاب یونیت جک هیدرولیک مناسب، بهتر است اطلاعات اصلی دستگاه و شرایط کاری پروژه ارسال شود:
- وزن بار یا نیروی موردنیاز
- طول کورس جک
- سرعت تقریبی حرکت
- تعداد دفعات کار در ساعت
- فشار سیستم، در صورت مشخص بودن
- نوع برق موجود
- نوع نصب جک
- فضای موجود برای نصب یونیت
- تعداد جکهای موردنیاز
- تصویر، نقشه یا مشخصات دستگاه
اگر قطر پیستون، دبی پمپ یا توان الکتروموتور را نمیدانید، لازم نیست خودتان آنها را محاسبه کنید؛ وزن بار، کورس، سرعت موردنیاز و تصویر یا نقشه دستگاه را ارسال کنید تا مشخصات مناسب جک و یونیت براساس پروژه بررسی شود.

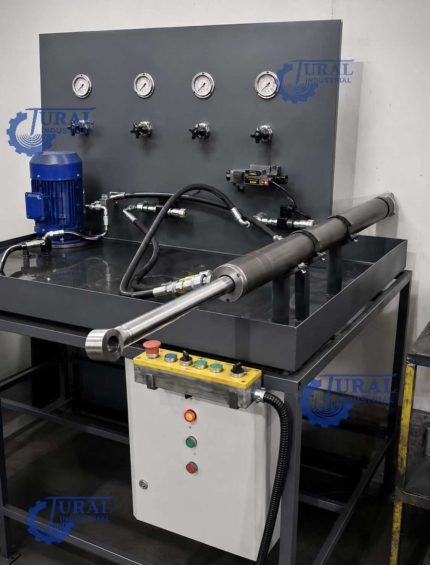

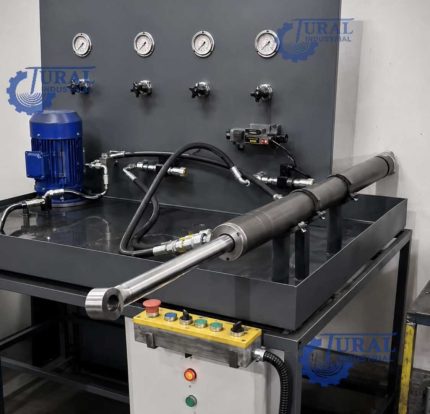

مراحل طراحی و ساخت جک و یونیت هیدرولیک
فرآیند سفارش با ارسال مشخصات دستگاه آغاز میشود. پس از بررسی نیروی موردنیاز، کورس و سرعت حرکت، مشخصات جک تعیین و یونیت متناسب با آن از نظر فشار، دبی، پمپ، توان موتور و مدار کنترل طراحی میشود. سپس مشخصات فنی و قیمت اعلام شده و بعد از تأیید، جک و یونیت وارد مرحله ساخت، مونتاژ و تست میشوند.
سوالات متداول
برای یک جک هیدرولیک چه یونیتی لازم است؟
یونیت مناسب براساس نیروی موردنیاز جک، قطر پیستون، سرعت حرکت، فشار کاری، کورس و نوع عملکرد سیستم انتخاب میشود. بنابراین نمیتوان یک مدل یونیت را برای همه جکها مناسب دانست.
دبی یونیت چه تأثیری روی سرعت جک دارد؟
دبی روغنی که پمپ به جک میرساند یکی از عوامل اصلی تعیینکننده سرعت حرکت جک است. با تغییر دبی، سرعت حرکت پیستون نیز تغییر میکند؛ البته قطر پیستون و شرایط مدار هم در سرعت نهایی مؤثر هستند.
آیا فشار بیشتر باعث سریعتر شدن جک میشود؟
لزوما خیر. فشار بیشتر بیشتر با نیروی قابل تولید جک مرتبط است، در حالی که سرعت حرکت عمدتا به دبی روغن وابسته است. بنابراین برای افزایش سرعت، بالا بردن فشار بهتنهایی راهحل درستی نیست.
برای جک دوطرفه چه نوع یونیتی لازم است؟
در جک دوطرفه، روغن باید به هر دو سمت پیستون هدایت و از سمت مقابل تخلیه شود؛ بنابراین یونیت و مدار کنترل باید متناسب با این نوع عملکرد طراحی شده و شیر کنترل مناسب برای تغییر جهت جریان داشته باشند.
توان موتور یونیت چگونه انتخاب میشود؟
توان الکتروموتور با توجه به دبی پمپ، فشار کاری و شرایط عملکرد سیستم انتخاب میشود. انتخاب موتور ضعیفتر از نیاز میتواند عملکرد سیستم را مختل کند و انتخاب بیش از حد بزرگ نیز هزینه و ابعاد یونیت را افزایش میدهد.
آیا جک و یونیت را میتوان بهصورت یک مجموعه سفارش داد؟
بله. در تورال صنعت امکان طراحی و ساخت یونیت جک هیدرولیک بهصورت یک مجموعه هماهنگ و متناسب با مشخصات دستگاه وجود دارد.
امکان ساخت جک و یونیت هیدرولیک براساس دستگاه موجود وجود دارد؟
بله. میتوانید نقشه، تصویر دستگاه، مشخصات جک قبلی یا اطلاعات عملکرد موردنیاز را ارسال کنید تا امکان طراحی مجموعه مناسب بررسی شود.
قیمت جک و یونیت هیدرولیک چگونه محاسبه میشود؟
قیمت نهایی براساس مشخصات جک و اجزای یونیت شامل پمپ، الکتروموتور، مخزن، شیرها، مدار کنترل و تجهیزات جانبی تعیین میشود. ظرفیت، کورس، سرعت حرکت، فشار کاری و نوع کنترل نیز روی هزینه نهایی تأثیر دارند.
جمعبندی
در یک سیستم هیدرولیکی، انتخاب جداگانه جک و یونیت بدون توجه به ارتباط آنها میتواند باعث نیروی ناکافی، سرعت نامناسب یا عملکرد نادرست مدار شود. مزیت سفارش مجموعه کامل این است که جک، پمپ، موتور، فشار، دبی و مدار کنترل بهعنوان یک سیستم واحد و براساس نیاز واقعی دستگاه انتخاب میشوند.
تورال صنعت امکان طراحی و ساخت جک و یونیت هیدرولیک را متناسب با ظرفیت، کورس، سرعت و شرایط کاری پروژه دارد. برای شروع بررسی فنی لازم نیست تمام مشخصات هیدرولیکی را بدانید؛ وزن بار، کورس، سرعت موردنیاز و تصویر یا نقشه دستگاه را ارسال کنید تا مشخصات مناسب مجموعه بررسی و قیمت اعلام شود.
