لیست قیمت جک هیدرولیک بالابر
قیمت جک هیدرولیک بالابر به ظرفیت بار، سایز نامی، طول کورس، نوع اتصال و شرایط کاری دستگاه بستگی دارد. مدلهای فعلی تورال صنعت برای استفاده در بالابر، آسانسور، نفربر و تجهیزات جابهجایی عمودی، در ظرفیتهای ۲، ۳ و ۴.۵ تن و کورسهای ۱۱۰۰ تا ۴۰۰۰ میلیمتر تولید میشوند. در جدول زیر، نمونهای از قیمت جک بالابر هیدرولیک از کمترین تا بیشترین ظرفیت و کورس نمایش داده شده است.
| ظرفیت بار | سایز نامی | کورس | قیمت |
|---|---|---|---|
| ۲ تن | ۴۰ میلیمتر | ۱۱۰۰ میلیمتر | ۱۳.۷ میلیون تومان |
| ۲ تن | ۴۰ میلیمتر | ۲۰۰۰ میلیمتر | ۲۰ میلیون تومان |
| ۲ تن | ۴۰ میلیمتر | ۳۰۰۰ میلیمتر | ۲۶.۳ میلیون تومان |
| ۳ تن | ۵۰ میلیمتر | ۱۵۰۰ میلیمتر | ۲۰ میلیون تومان |
| ۳ تن | ۵۰ میلیمتر | ۲۵۰۰ میلیمتر | ۲۸.۴ میلیون تومان |
| ۳ تن | ۵۰ میلیمتر | ۳۵۰۰ میلیمتر | ۳۶.۸ میلیون تومان |
| ۴.۵ تن | ۶۰ میلیمتر | ۲۵۰۰ میلیمتر | ۴۲ میلیون تومان |
| ۴.۵ تن | ۶۰ میلیمتر | ۴۰۰۰ میلیمتر | ۶۵.۱ میلیون تومان |
آخرین بهروزرسانی قیمتها: [مرداد 1405]
قیمتهای جدول مربوط به خود جک هستند و هزینه یونیت هیدرولیک، شیرآلات، شیلنگ، سازه، نصب و راهاندازی را شامل نمیشوند. قیمت نهایی نیز ممکن است با توجه به نوع اتصال، مشخصات سفارشی و تغییر قیمت مواد اولیه بهروزرسانی شود. مدل پرکاربرد تورال صنعت برای این گروه از تجهیزات، مدل TSL است. این مدل در ظرفیتها و کورسهای مختلف تولید میشود و انتخاب نمونه مناسب آن باید با توجه به وزن بار، وزن سازه متحرک، ارتفاع جابهجایی و شرایط نصب انجام شود.
برای سفارش ساخت انواع جک هیدرولیک میتوانید با کارشناسان تورال صنعت تماس بگیرید یا مشخصات پروژه را در فرم درخواست قیمت ثبت کنید . هیمنطور میتوانید برای گفتوگوی مستقیم در روبیکا پیام دهید.
مشخصات جک هیدرولیک بالابر تولیدی تورال صنعت
مدل TSL برای استفاده در بالابر، آسانسور، نفربر و تجهیزات جابهجایی عمودی طراحی شده است. مدلهای فعلی این خانواده، سه ظرفیت اصلی و مجموعهای از کورسهای پرکاربرد را پوشش میدهند.
| مشخصه | اطلاعات مدلهای فعلی |
|---|---|
| مدل | TSL |
| کاربرد اصلی | بالابر، آسانسور و نفربر |
| ظرفیتهای موجود | ۲، ۳ و ۴.۵ تن |
| سایزهای نامی | ۴۰، ۵۰ و ۶۰ میلیمتر |
| حداقل کورس | ۱۱۰۰ میلیمتر |
| حداکثر کورس | ۴۰۰۰ میلیمتر |
| تعداد ترکیبهای موجود | ۱۵ مدل |
| امکان انتخاب کورس | دارد |
| امکان بررسی ساخت سفارشی | دارد |
| نحوه قیمتگذاری | بر اساس ظرفیت، کورس و مشخصات ساخت |
مدلهای ۲ تن
جکهای ۲ تن با سایز نامی ۴۰ میلیمتر و کورسهای ۱۱۰۰، ۱۵۰۰، ۲۰۰۰، ۲۵۰۰ و ۳۰۰۰ میلیمتر تولید میشوند. این گروه برای پروژههایی بررسی میشود که مجموع بار و سازه متحرک در محدوده ظرفیت مدل قرار دارد.
مدلهای ۳ تن
مدلهای ۳ تن با سایز نامی ۵۰ میلیمتر و کورسهای ۱۵۰۰، ۲۰۰۰، ۲۵۰۰، ۳۰۰۰ و ۳۵۰۰ میلیمتر عرضه میشوند. این مدلها برای بالابرهای صنعتی با ظرفیت و ارتفاع حرکت متوسط قابل بررسی هستند.
مدلهای ۴.۵ تن
جکهای ۴.۵ تن با سایز نامی ۶۰ میلیمتر و کورسهای ۲۰۰۰، ۲۵۰۰، ۳۰۰۰، ۳۵۰۰ و ۴۰۰۰ میلیمتر تولید میشوند. این گروه برای پروژههایی مناسب است که وزن بار یا سازه متحرک بیشتر بوده و به کورس بلندتری نیاز دارند.
ظرفیتهای اعلامشده باید با توجه به فشار کاری مدار، وزن کامل سازه، نحوه نصب و ضریب اطمینان پروژه تأیید شوند. برای درج مشخصاتی مانند فشار کاری، قطر شفت، طول بسته، نوع پورت و نوع اتصال، اطلاعات نهایی هر مدل باید توسط واحد فنی تورال صنعت ارائه شود.
راهنمای خرید جک بالابر هیدرولیک
انتخاب جک هیدرولیک بالابر فقط بر اساس وزن بار انجام نمیشود. وزن کابین یا سکو، ارتفاع جابهجایی، نوع مکانیزم، فشار مدار و نحوه انتقال نیرو نیز بر انتخاب ظرفیت و کورس تأثیر دارند. اگر جک کوچکتر از نیاز دستگاه انتخاب شود، ممکن است بالابر در شروع حرکت نیروی کافی نداشته باشد یا فشار مدار بیش از حد افزایش پیدا کند. انتخاب جک بزرگتر از نیاز نیز میتواند هزینه ساخت، حجم روغن و توان موردنیاز یونیت هیدرولیک را افزایش دهد. برای انتخاب اولیه، این اطلاعات باید بررسی شوند:
- ظرفیت بار قابل جابهجایی
- وزن کابین، سکو یا سازه متحرک
- ارتفاع حرکت بالابر
- طول جک در حالت بسته
- کورس موردنیاز
- فشار کاری سیستم
- نوع و محل اتصال جک
- نصب عمودی، افقی یا زاویهدار
- تعداد دفعات استفاده در روز
- سرعت مورد انتظار حرکت
- نوع بالابر و نسبت انتقال حرکت
انتخاب ظرفیت مناسب
انتخاب ظرفیت جک هیدرولیک بالابر باید بر اساس مجموع وزن بار و تمام اجزای متحرک انجام شود. وزن کابین، سکو، فریم، متعلقات و اصطکاک مکانیزم نیز باید در محاسبات لحاظ شوند.
| نیاز اولیه پروژه | گزینه قابل بررسی |
|---|---|
| ظرفیت تا ۲ تن | سایز نامی ۴۰ |
| ظرفیت تا ۳ تن | سایز نامی ۵۰ |
| ظرفیت تا ۴.۵ تن | سایز نامی ۶۰ |
| ظرفیت بیشتر از ۴.۵ تن | بررسی ساخت سفارشی |
این جدول صرفا برای انتخاب اولیه است و جای محاسبات فنی را نمیگیرد.

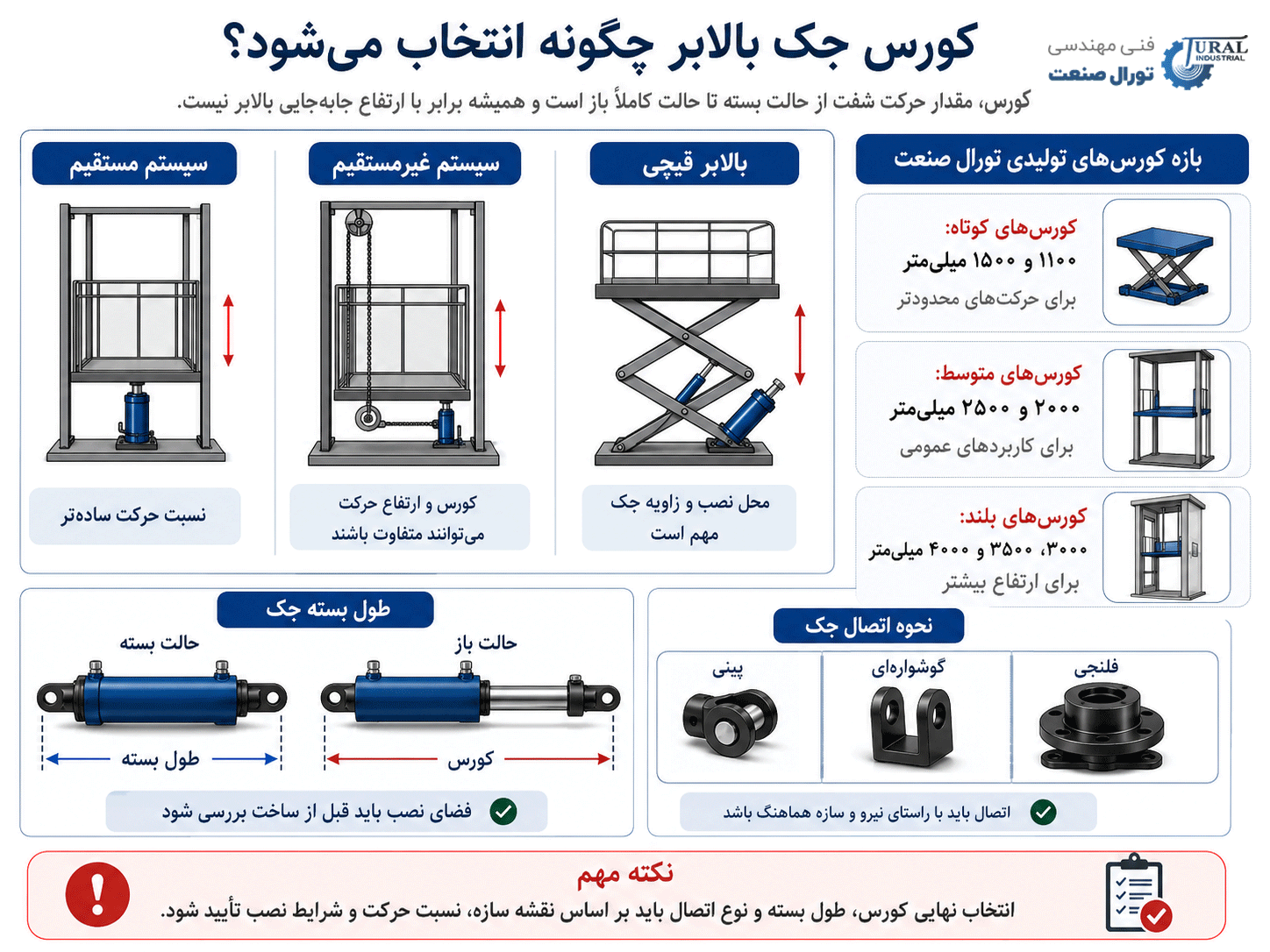

کورس جک بالابر چگونه انتخاب میشود؟
کورس، مقدار حرکت شفت جک از حالت بسته تا حالت کاملا باز است. کورس موردنیاز همیشه برابر با ارتفاع جابهجایی بالابر نیست؛ زیرا نوع مکانیزم و نسبت انتقال حرکت میتواند مقدار حرکت نهایی سکو یا کابین را تغییر دهد. در سیستم مستقیم، حرکت جک و سازه معمولاً نسبت مشخص و سادهتری دارند. در سیستمهای غیرمستقیم، قیچی یا مکانیزمهای اهرمی، محل نصب جک و نسبت حرکت باید بهصورت جداگانه محاسبه شوند.
مدلهای تورال صنعت در این بازهها تولید میشوند:
- کورسهای کوتاه: ۱۱۰۰ و ۱۵۰۰ میلیمتر
- کورسهای متوسط: ۲۰۰۰ و ۲۵۰۰ میلیمتر
- کورسهای بلند: ۳۰۰۰، ۳۵۰۰ و ۴۰۰۰ میلیمتر
کورسهای کوتاه معمولا برای میزهای بالابر، سکوهای تنظیم ارتفاع و حرکتهای محدودتر بررسی میشوند. کورسهای متوسط و بلند میتوانند در بالابرهای بینطبقات، نفربرها و تجهیزات جابهجایی عمودی با ارتفاع بیشتر مورد استفاده قرار گیرند. با این حال، کاربرد نهایی هر کورس باید بر اساس نقشه سازه، نسبت حرکت و فضای نصب تأیید شود.
طول بسته جک
طول بسته، طول کلی جک در زمانی است که شفت کاملا داخل سیلندر قرار دارد. ممکن است یک جک کورس مناسب داشته باشد، اما به دلیل محدودیت فضای نصب نتوان از آن در سازه استفاده کرد. در پروژههایی که فضای نصب محدود است، باید طول بسته و فاصله محلهای اتصال پیش از ساخت مشخص شوند.
نحوه اتصال جک
اتصال جک باید با راستای حرکت و سازه بالابر هماهنگ باشد. نوع اتصال میتواند بر اساس طراحی دستگاه بهصورت پینی، گوشوارهای، فلنجی یا سفارشی در نظر گرفته شود. نصب نامناسب یا وارد شدن نیروی جانبی میتواند باعث سایش گلویی، خرابی آببندها و کاهش عمر شفت شود.
جک هیدرولیکی بالابر چیست؟
جک هیدرولیک بالابر، فشار روغن را به نیروی مکانیکی خطی تبدیل میکند. با ورود روغن تحت فشار به سیلندر، پیستون و شفت حرکت کرده و نیروی لازم برای جابهجایی کابین، سکو یا بار ایجاد میشود. جک تنها یکی از اجزای سیستم بالابر است و باید با یونیت هیدرولیک، شیرآلات، سازه، سیستم کنترل و تجهیزات ایمنی هماهنگ شود. سایز پیستون بر نیروی تولیدشده و طول کورس بر مقدار حرکت جک تأثیر میگذارد.
انتخاب جک صرفا با اعلام وزن بار امکانپذیر نیست. وزن سازه متحرک، فشار مدار، نحوه انتقال نیرو، سرعت حرکت و شرایط نصب نیز باید در انتخاب مدل لحاظ شوند.
کاربردهای جک هیدرولیک بالابر
مدل مناسب جک باید متناسب با نوع دستگاه، ظرفیت، کورس و شرایط نصب انتخاب شود.
بالابر بار و بالابر بینطبقات
در بالابرهای بار، جک نیروی لازم برای جابهجایی کالا، مواد اولیه و تجهیزات میان دو یا چند سطح را تأمین میکند. ظرفیت جک باید بر اساس مجموع وزن بار و سازه متحرک تعیین شود. این تجهیزات میتوانند در کارخانهها، کارگاهها، انبارها، فروشگاهها و مراکز توزیع مورد استفاده قرار گیرند.

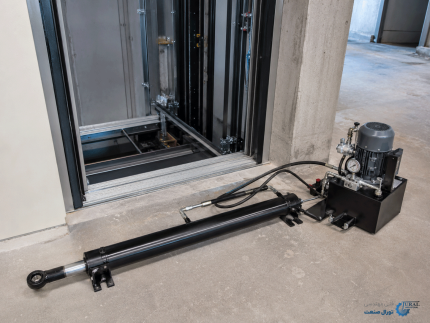

آسانسور و نفربر هیدرولیکی
در آسانسور و نفربر هیدرولیکی، جک وظیفه ایجاد حرکت عمودی کابین یا سکوی حمل را بر عهده دارد. حرکت نرم و کنترلشده به هماهنگی جک با یونیت، شیرآلات و سیستم کنترل وابسته است. برای کاربردهای حمل نفر، انتخاب جک فقط بخشی از طراحی سیستم است و سازه، تجهیزات ایمنی، کنترل و نصب نیز باید مطابق الزامات مربوط انجام شوند.
میز و سکوی بالابر
جک هیدرولیک در میزهای تنظیم ارتفاع، سکوهای بارگیری و تجهیزات مونتاژ استفاده میشود. در بالابرهای قیچی، زاویه بازوها و محل اتصال جک بر نیروی واقعی موردنیاز تأثیر زیادی دارد.
تجهیزات سفارشی جابهجایی عمودی
مدل TSL میتواند برای برخی تجهیزات سفارشی جابهجایی عمودی نیز بررسی شود. در این پروژهها، ظرفیت، کورس، فضای نصب و نوع اتصال باید پیش از ساخت مشخص شوند.

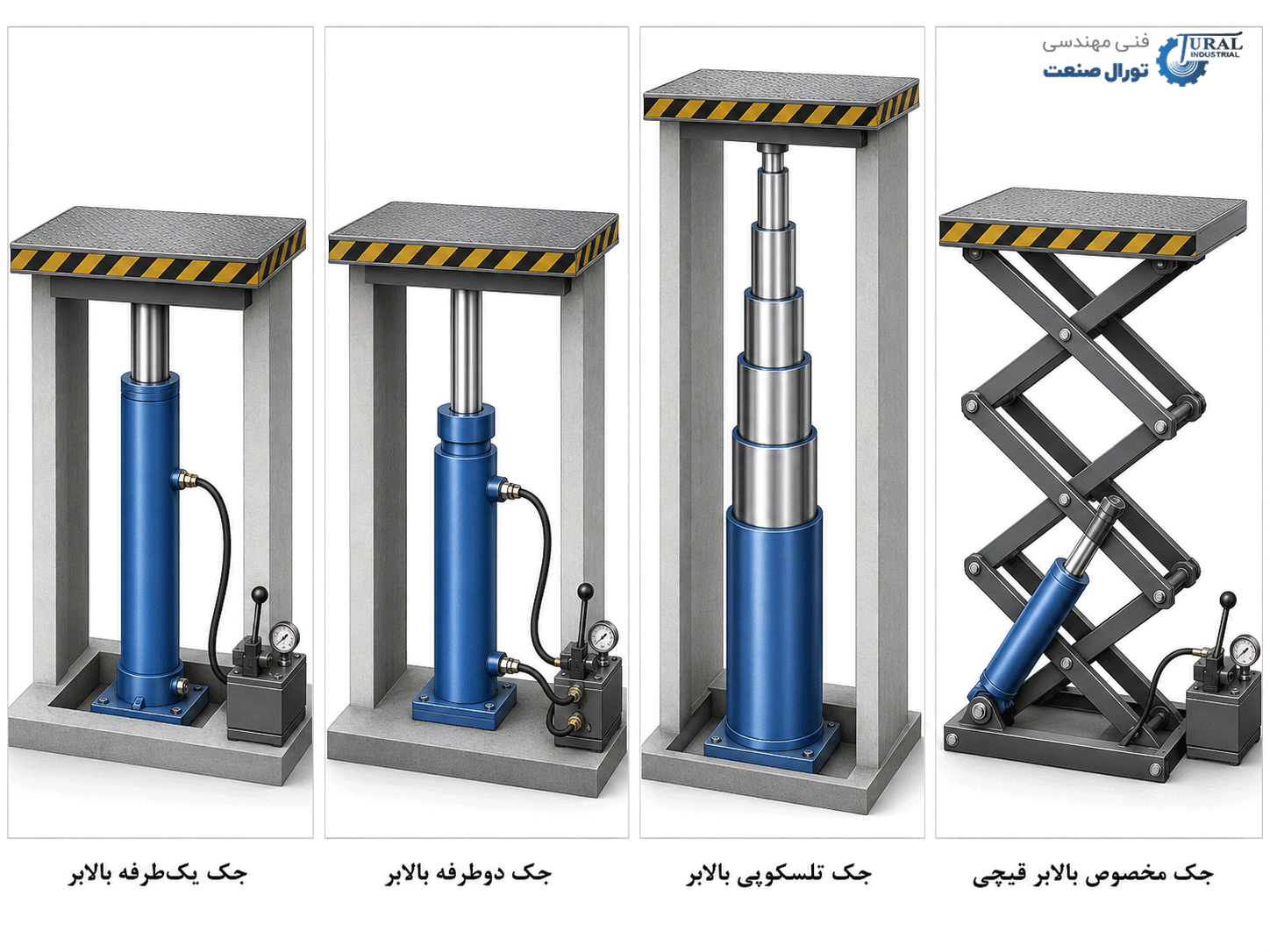

چه نوع جکی برای بالابر مناسب است؟
چه نوع جکی برای بالابر مناسب است
نوع جک به مکانیزم دستگاه، نحوه برگشت، فضای نصب و میزان کنترل موردنیاز بستگی دارد.
جک یکطرفه بالابر
در جک یکطرفه، فشار روغن حرکت جک را در یک جهت ایجاد میکند و بازگشت آن با وزن سازه، نیروی ثقل یا عامل خارجی انجام میشود. این مدل در بسیاری از بالابرهایی که پایین آمدن آنها بهصورت ثقلی انجام میشود، قابل استفاده است. ساختار سادهتر و تعداد اتصالات کمتر از مزایای این نوع جک هستند.
جک دوطرفه بالابر
در جک دوطرفه، فشار روغن حرکت شفت را در هر دو جهت کنترل میکند. این مدل در دستگاههایی بررسی میشود که رفت و برگشت جک باید بهصورت کنترلشده و تحت فشار انجام شود. بالابرهای زاویهدار، تجهیزات صنعتی خاص و مکانیزمهایی که وزن سازه برای بازگرداندن جک کافی نیست، ممکن است به جک دوطرفه نیاز داشته باشند.
جک تلسکوپی بالابر
جک تلسکوپی از چند مرحله تودرتو تشکیل میشود و برای ایجاد کورس بلند در فضای نصب محدود کاربرد دارد. استفاده از جک تلسکوپی زمانی بررسی میشود که طول بسته یک جک معمولی با فضای موجود سازگار نباشد. طراحی این جکها باید متناسب با ظرفیت، تعداد مراحل و پایداری شفتها انجام شود.
جک مخصوص بالابر قیچی
انتخاب جک بالابر قیچی به هندسه مکانیزم وابسته است. در ابتدای باز شدن بازوها، جک معمولا باید نیروی بیشتری تولید کند؛ به همین دلیل نمیتوان آن را فقط بر اساس ظرفیت اسمی بار انتخاب کرد. در این کاربرد باید طول بازوها، زاویه اولیه، محل اتصال جک، وزن سکو و حداقل و حداکثر ارتفاع بررسی شوند.
چرا قیمت جک هیدرولیک بالابر ثابت نیست؟
قیمت جک هیدرولیک بالابر برای تمام پروژهها یکسان نیست؛ زیرا ظرفیت، ابعاد و شرایط نصب هر دستگاه متفاوت است. حتی دو جک با ظرفیت مشابه ممکن است به دلیل اختلاف در کورس، طول بسته، نوع اتصال و مشخصات ساخت قیمت متفاوتی داشته باشند.
ظرفیت بار
افزایش ظرفیت معمولاً به سطح مؤثر بیشتر، شفت قویتر و مصرف متریال بالاتر نیاز دارد.
طول کورس
با افزایش کورس، طول شفت و بدنه بیشتر میشود. در کورسهای بلند، مقاومت شفت در برابر کمانش نیز باید بررسی شود.
سایز نامی و ابعاد جک
ابعاد سیلندر با نیروی قابل تولید ارتباط دارد و یکی از عوامل اصلی قیمت است.
نوع اتصال
اتصال استاندارد یا سفارشی، نحوه ماشینکاری و میزان متریال موردنیاز را تغییر میدهد.
فشار کاری مدار
فشار کاری میتواند بر ضخامت اجزا، نوع اتصالات و سیستم آببندی اثر بگذارد.
شرایط محیطی
رطوبت، گردوغبار، دمای بالا و تعداد سیکلهای کاری میتوانند نوع متریال، گردگیر و آببند موردنیاز را تغییر دهند.
مشخصات سفارشی
تغییر در طول بسته، محل پورتها، کورس، نوع اتصال یا ابعاد اصلی جک بر قیمت نهایی تأثیر دارد. به همین دلیل، قیمت دقیق پس از دریافت مشخصات بالابر و بررسی شرایط پروژه اعلام میشود.
ساخت و سفارش جک هیدرولیک بالابر در تورال صنعت
تورال صنعت جک هیدرولیک بالابر را بر اساس ظرفیت، کورس و شرایط واقعی نصب تولید میکند. مدلهای موجود بسیاری از کاربردهای بالابر، آسانسور و نفربر را پوشش میدهند و در صورت متفاوت بودن مشخصات پروژه، امکان بررسی ساخت سفارشی نیز وجود دارد. مدل TSL یکی از مدلهای پرکاربرد تورال صنعت برای این گروه از تجهیزات است و در ظرفیتهای ۲، ۳ و ۴.۵ تن و کورسهای ۱۱۰۰ تا ۴۰۰۰ میلیمتر تولید میشود.
مراحل سفارش
۱. بررسی وزن بار و سازه
وزن بار، کابین، سکو و سایر اجزای متحرک دریافت میشود تا ظرفیت مناسب جک بررسی شود.
۲. تعیین ارتفاع و کورس
ارتفاع حرکت، نسبت انتقال و فضای نصب بررسی میشوند تا کورس و طول بسته مناسب تعیین شود.
۳. بررسی نحوه اتصال
محل نصب، راستای نیرو و نوع اتصال جک با سازه مشخص میشود.
۴. هماهنگی با یونیت هیدرولیک
فشار، دبی و سرعت موردنیاز باید با مشخصات جک هماهنگ باشند.
۵. تأیید مشخصات و اعلام قیمت
پس از مشخص شدن ظرفیت، کورس، نوع اتصال و سایر جزئیات، قیمت و زمان ساخت اعلام میشود.

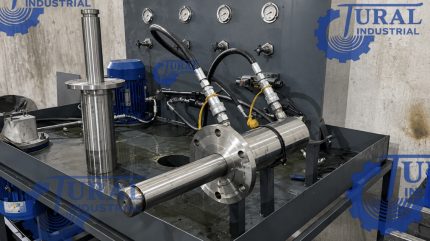

۶. ساخت و تست
جک بر اساس مشخصات تأییدشده ساخته شده و پیش از تحویل از نظر عملکرد، مونتاژ، آببندی و نشتی بررسی میشود. برای سفارش میتوانید با کارشناسان تورال صنعت تماس بگیرید، فرم درخواست قیمت را تکمیل کنید یا مشخصات پروژه را در روبیکا ارسال کنید.
برای سفارش چه اطلاعاتی ارسال کنیم؟
برای انتخاب مدل مناسب و اعلام قیمت دقیق، اطلاعات زیر را ارسال کنید:
- نوع دستگاه: بالابر، آسانسور، نفربر یا میز بالابر
- ظرفیت بار
- وزن تقریبی کابین یا سازه متحرک
- ارتفاع جابهجایی
- کورس موردنیاز
- طول جک در حالت بسته
- فشار کاری سیستم
- محل و نوع اتصال
- تعداد دفعات استفاده در روز
- تعداد جک موردنیاز
- عکس دستگاه یا محل نصب
- نقشه فنی، در صورت موجود بودن
اگر سایز یا کورس جک قبلی را نمیدانید، عکس جک، پلاک مشخصات یا ابعاد محل نصب را ارسال کنید تا کارشناسان تورال صنعت امکان انتخاب مدل یا ساخت نمونه مناسب را بررسی کنند.
سؤالات متداول
قیمت جک هیدرولیک بالابر چقدر است؟
قیمت مدلهای فعلی تورال صنعت، بسته به ظرفیت و کورس، از حدود ۱۳.۷ تا ۶۵.۱ میلیون تومان است. قیمت نهایی بر اساس سایز، کورس، نوع اتصال و مشخصات سفارشی تعیین میشود.
برای بالابر ۲، ۳ یا ۴.۵ تن چه مدلی مناسب است؟
در مدلهای فعلی، سایز نامی ۴۰ برای ظرفیت ۲ تن، سایز ۵۰ برای ظرفیت ۳ تن و سایز ۶۰ برای ظرفیت ۴.۵ تن در نظر گرفته شده است. انتخاب نهایی باید با توجه به فشار مدار، وزن سازه و نحوه نصب تأیید شود.
کورس جک بالابر چگونه انتخاب میشود؟
کورس بر اساس ارتفاع حرکت، طول بسته و نوع مکانیزم انتخاب میشود. در سیستمهای مستقیم، غیرمستقیم و قیچی، نسبت حرکت متفاوت است و کورس باید بر اساس نقشه سازه محاسبه شود.
جک یکطرفه برای بالابر بهتر است یا دوطرفه؟
اگر بازگشت جک با وزن سازه انجام شود، مدل یکطرفه قابل بررسی است. اگر حرکت رفت و برگشت باید در هر دو جهت تحت فشار کنترل شود، ممکن است جک دوطرفه مناسبتر باشد.
آیا امکان ساخت جک بالابر سفارشی وجود دارد؟
بله. امکان بررسی ساخت بر اساس ظرفیت، کورس، طول بسته، نوع اتصال و شرایط نصب پروژه وجود دارد.
برای دریافت قیمت دقیق چه مشخصاتی ارسال کنیم؟
ظرفیت بار، وزن سازه متحرک، ارتفاع حرکت، کورس، طول بسته، فشار کاری و تصویر یا نقشه دستگاه را از طریق فرم درخواست قیمت یا روبیکا ارسال کنید. همچنین میتوانید برای مشاوره مستقیم با کارشناسان تورال صنعت تماس بگیرید.
