مخزن یونیت هیدرولیک چیست؟
مخزن یونیت هیدرولیک محفظه‌ای برای ذخیره روغن موردنیاز سیستم هیدرولیک است و یکی از اجزای اصلی یونیت هیدرولیک محسوب می‌شود. این مخزن علاوه بر تأمین روغن موردنیاز پمپ، وظایفی مانند کمک به خنک شدن روغن، جدا شدن بخشی از هوا و ته‌نشینی آلودگی‌ها را نیز بر عهده دارد.
طراحی مخزن هیدرولیک باید متناسب با ظرفیت سیستم، دبی پمپ، شرایط کاری و فضای نصب انجام شود. به همین دلیل در بسیاری از ماشین‌آلات صنعتی، مخزن به‌صورت سفارشی و براساس مشخصات واقعی دستگاه ساخته می‌شود.
مخزن در یونیت هیدرولیک چه وظیفه‌ای دارد؟
مخزن یونیت هیدرولیک فقط محل نگهداری روغن نیست؛ بلکه بخشی از عملکرد صحیح مدار هیدرولیک را بر عهده دارد. مهم‌ترین وظایف آن عبارت‌اند از:
- ذخیره مقدار مناسب روغن برای مدار هیدرولیک
- تأمین پیوسته روغن موردنیاز پمپ
- ایجاد فضای مناسب برای برگشت روغن
- کمک به کاهش دمای روغن در سیستم
- کمک به جدا شدن حباب‌های هوا از روغن
- فراهم کردن شرایط مناسب برای ته‌نشینی ذرات آلاینده
- ایجاد محل نصب تجهیزات جانبی مانند فیلتر، نشانگر سطح و اتصالات
به همین دلیل، حجم و طراحی داخلی مخزن باید با دبی پمپ، سیکل کاری و شرایط عملکرد یونیت هماهنگ باشد.

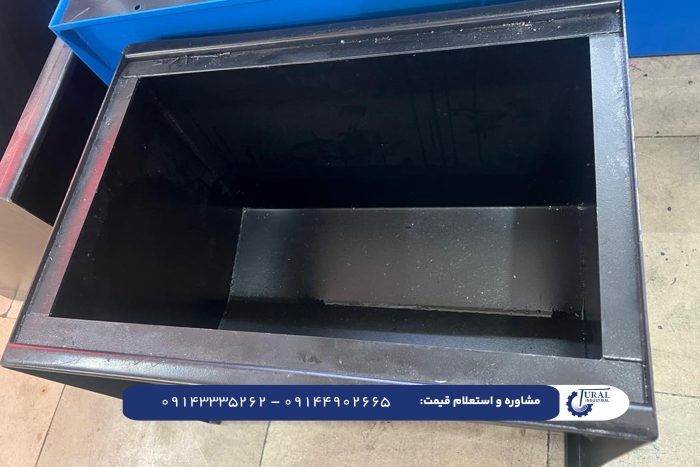

اجزای اصلی مخزن یونیت هیدرولیک چیست؟
مخزن یونیت هیدرولیک براساس نوع کاربرد می‌تواند دارای اجزای مختلفی باشد. مهم‌ترین بخش‌های آن عبارت‌اند از:
| جزء مخزن | کاربرد |
|---|---|
| بدنه مخزن | نگهداری روغن و ایجاد فضای مناسب برای مدار |
| درپوش و دریچه بازدید | دسترسی برای سرویس و بررسی داخلی مخزن |
| فیلتر هوا | جلوگیری از ورود گردوغبار و آلودگی به مخزن |
| نشانگر سطح روغن | کنترل مقدار روغن موجود |
| شیر تخلیه | تخلیه روغن هنگام سرویس یا تعمیرات |
| بافل داخلی | کاهش تلاطم روغن و کمک به جدا شدن هوا |
| اتصالات مکش و برگشت | اتصال مخزن به پمپ و مسیر برگشت روغن |
| پایه و محل نصب تجهیزات | نصب صحیح پمپ، موتور و تجهیزات جانبی |
در طراحی مخزن‌های سفارشی، محل قرارگیری پمپ، موتور، فیلترها و اتصالات براساس نقشه دستگاه و فضای نصب تعیین می‌شود.
مخزن یونیت هیدرولیک با چه ظرفیت‌هایی ساخته می‌شود؟
ظرفیت مخزن هیدرولیک براساس حجم روغن موردنیاز سیستم، دبی پمپ، نوع کارکرد دستگاه و فضای نصب انتخاب می‌شود. به همین دلیل یک ظرفیت ثابت برای تمام یونیت‌ها وجود ندارد. مخزن‌های یونیت هیدرولیک می‌توانند در ظرفیت‌های مختلف ساخته شوند:
| نوع مخزن | کاربرد معمول |
|---|---|
| مخزن‌های کوچک | یونیت‌های کم‌حجم، تجهیزات سبک و سیستم‌های با کارکرد محدود |
| مخزن‌های متوسط | ماشین‌آلات صنعتی و سیستم‌های هیدرولیک عمومی |
| مخزن‌های بزرگ | خطوط تولید، تجهیزات صنعتی سنگین و سیستم‌های با کارکرد طولانی |
| مخزن سفارشی | پروژه‌هایی که محدودیت فضا یا نیازهای خاص دارند |
در صورت مشخص بودن دبی پمپ، توان سیستم و شرایط کاری دستگاه، ظرفیت مناسب مخزن قابل بررسی و طراحی است.
مخزن یونیت هیدرولیک از چه جنسی ساخته می‌شود؟
جنس مخزن باید براساس شرایط محیطی، نوع کاربرد و نیازهای پروژه انتخاب شود. رایج‌ترین متریال‌های مورد استفاده عبارت‌اند از:
| جنس مخزن | ویژگی و کاربرد |
|---|---|
| فولاد | گزینه رایج برای بسیاری از کاربردهای صنعتی با استحکام مناسب |
| استیل ضدزنگ | مناسب برای محیط‌های مرطوب، خورنده یا شرایط خاص |
| آلومینیوم | مناسب برای پروژه‌هایی که کاهش وزن اهمیت دارد |
علاوه بر جنس ورق، مواردی مانند ضخامت بدنه، کیفیت جوشکاری، پوشش سطح و نوع اتصالات نیز در دوام مخزن تأثیر دارند.
ابعاد مخزن یونیت هیدرولیک چگونه تعیین می‌شود؟
ابعاد مخزن فقط براساس حجم روغن مشخص نمی‌شود و باید با فضای نصب و تجهیزات جانبی هماهنگ باشد. مهم‌ترین عوامل مؤثر در تعیین ابعاد عبارت‌اند از:
- حجم روغن موردنیاز سیستم
- فضای موجود برای نصب مخزن
- محل نصب پمپ و موتور
- مسیر مکش و برگشت روغن
- محل نصب فیلترها و تجهیزات جانبی
- محدودیت‌های ابعادی دستگاه
در ساخت مخزن سفارشی، شکل و ابعاد نهایی می‌تواند براساس فضای واقعی دستگاه طراحی شود.
قیمت مخزن یونیت هیدرولیک چقدر است؟
قیمت مخزن یونیت هیدرولیک بین 5 تا 60 میلیون است و با توجه به سفارشی بودن، براساس مشخصات فنی پروژه تعیین می‌شود. عواملی مانند ظرفیت، جنس، ضخامت ورق، ابعاد، تجهیزات جانبی و نوع ساخت روی هزینه نهایی تأثیر دارند. به‌صورت تقریبی در سال ۱۴۰۵:
| نوع مخزن | بازه قیمت تقریبی |
|---|---|
| مخزن کوچک یونیت هیدرولیک | حدود ۵ تا ۲۰ میلیون تومان |
| مخزن متوسط صنعتی | حدود ۲۰ تا ۶۰ میلیون تومان |
| مخزن بزرگ یا سفارشی | بالاتر از ۶۰ میلیون تومان |
این قیمت‌ها تقریبی هستند و قیمت نهایی پس از مشخص شدن ظرفیت، جنس، ابعاد و تجهیزات موردنیاز اعلام می‌شود. برای استعلام قیمت، مشخصات یونیت یا تصویر فضای نصب را ارسال کنید تا مخزن متناسب با پروژه بررسی شود.
امکان ساخت مخزن یونیت هیدرولیک سفارشی
تورال صنعت امکان طراحی و ساخت مخزن یونیت هیدرولیک براساس نیاز پروژه را دارد. در ساخت سفارشی، مواردی مانند ظرفیت مخزن، جنس بدنه، ابعاد، محل نصب پمپ، اتصالات ورودی و خروجی و تجهیزات جانبی براساس شرایط واقعی دستگاه بررسی می‌شوند. امکان ساخت مخزن برای یونیت‌های صنعتی، تجهیزات سفارشی و سیستم‌هایی که نیاز به ابعاد یا طراحی خاص دارند وجود دارد.
تفاوت مخزن یونیت هیدرولیک با مخزن روغن معمولی چیست؟
مخزن یونیت هیدرولیک بخشی از طراحی سیستم هیدرولیک است و فقط برای نگهداری روغن استفاده نمی‌شود. در این نوع مخزن، مواردی مانند مسیر مکش و برگشت روغن، محل نصب تجهیزات، کنترل آلودگی و فضای موردنیاز برای عملکرد صحیح مدار در نظر گرفته می‌شود. در مقابل، مخزن روغن معمولی معمولاً فقط وظیفه ذخیره‌سازی سیال را دارد و برای هماهنگی با مدار هیدرولیک طراحی نشده است.
برای سفارش ساخت مخزن یونیت هیدرولیک چه اطلاعاتی لازم است؟
برای طراحی و اعلام قیمت دقیق، بهتر است اطلاعات زیر ارسال شود:
- ظرفیت یا حجم روغن موردنیاز
- جنس موردنظر مخزن
- ابعاد فضای نصب
- نوع کاربرد دستگاه
- مشخصات یونیت هیدرولیک
- توان و مشخصات پمپ و موتور (در صورت موجود بودن)
- محل نصب تجهیزات روی مخزن
- تصویر، نقشه یا نمونه قبلی
اگر حجم دقیق یا ابعاد مناسب را نمی‌دانید، کافی است تصویر دستگاه یا مشخصات سیستم را ارسال کنید تا بررسی فنی انجام شود.
مراحل طراحی و ساخت مخزن یونیت هیدرولیک

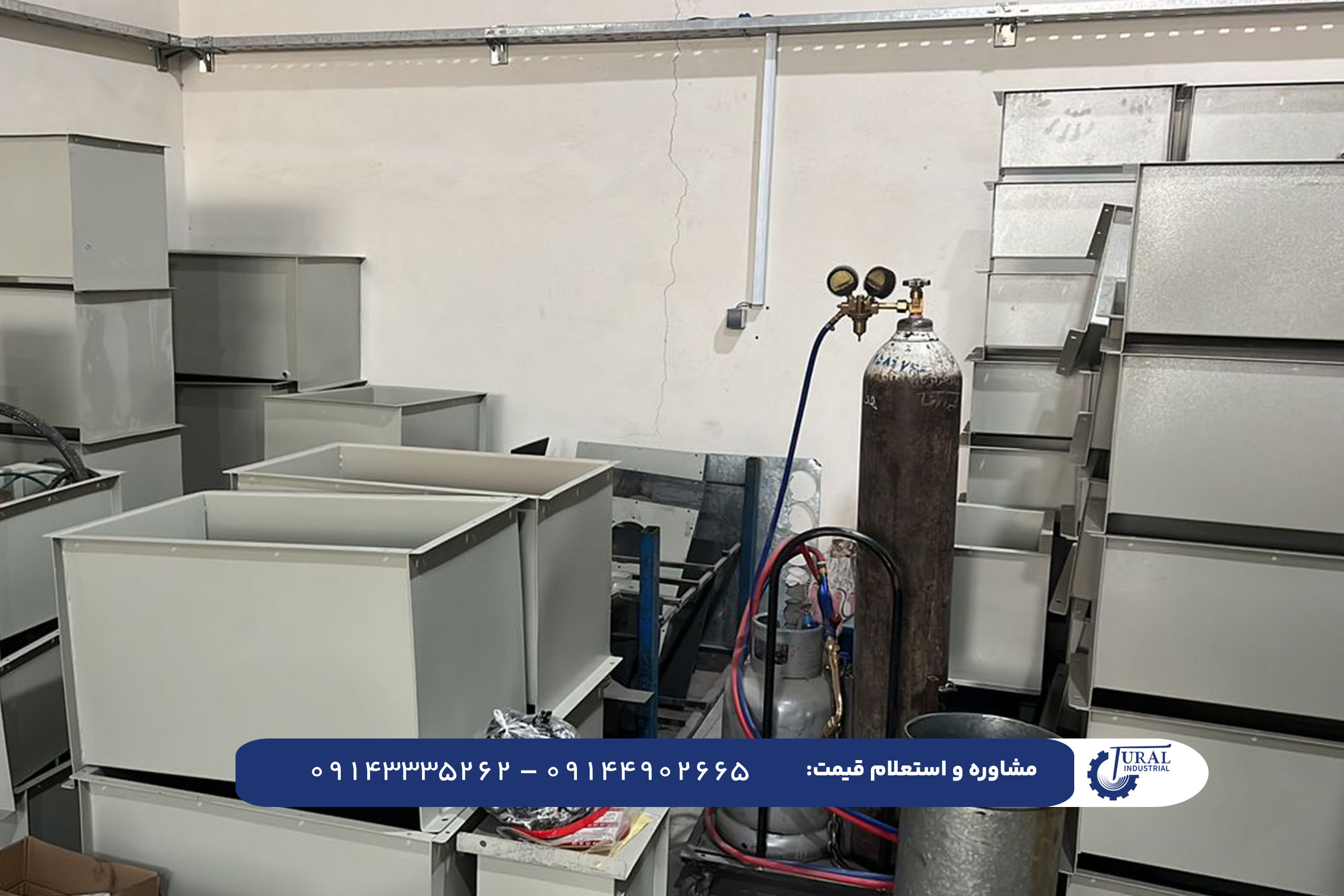

فرآیند ساخت مخزن با بررسی مشخصات پروژه شروع می‌شود. پس از تعیین ظرفیت، جنس، ابعاد و محل نصب تجهیزات، طراحی مخزن انجام شده و مراحل ساخت شامل آماده‌سازی ورق، مونتاژ، جوشکاری، کنترل کیفیت و آماده‌سازی نهایی انجام می‌شود.
سوالات متداول
حجم مخزن یونیت هیدرولیک چگونه تعیین می‌شود؟
حجم مخزن براساس دبی پمپ، شرایط کاری، زمان فعالیت سیستم و فضای نصب تعیین می‌شود و برای هر پروژه می‌تواند متفاوت باشد.
آیا امکان ساخت مخزن هیدرولیک با ابعاد سفارشی وجود دارد؟
بله، مخزن می‌تواند براساس فضای نصب، نقشه دستگاه و نیاز پروژه طراحی و ساخته شود.
آیا فقط مخزن بدون یونیت کامل قابل سفارش است؟
بله، امکان ساخت مخزن به‌صورت مستقل یا به‌عنوان بخشی از یونیت هیدرولیک وجود دارد.
مخزن فولادی بهتر است یا استیل؟
انتخاب جنس به شرایط محیطی و نوع کاربرد بستگی دارد. فولاد برای بسیاری از کاربردهای صنعتی مناسب است و استیل در محیط‌های خورنده یا خاص استفاده می‌شود.
قیمت مخزن یونیت هیدرولیک چگونه محاسبه می‌شود؟
قیمت براساس ظرفیت، جنس، ضخامت، ابعاد، اتصالات و تجهیزات جانبی تعیین می‌شود.
