جک کمپرسی تریلی چیست؟
جک کمپرسی تریلی نیروی هیدرولیک را به حرکت خطی تبدیل می‌کند تا اتاق تریلر یا نیمه‌تریلر حول لولای عقب بالا برود و بار تخلیه شود. به دلیل طول زیاد اتاق و ارتفاع موردنیاز برای تخلیه، در بسیاری از تریلی‌های کمپرسی از جک تلسکوپی یا آنتنی چندمرحله‌ای استفاده می‌شود؛ اما تعداد مراحل، کورس و قطر جک برای همه تریلی‌ها یکسان نیست.
تورال صنعت امکان طراحی و ساخت سفارشی جک هیدرولیک را براساس نمونه قبلی، نقشه فنی یا اطلاعات واقعی اتاق و سیستم هیدرولیک بررسی می‌کند. در انتخاب جک، وزن اتاق و بار، طول اتاق، محل لولا، نقطه نصب، زاویه تخلیه، فشار و دبی مدار، طول بسته و محدودیت فضای نصب هم‌زمان در نظر گرفته می‌شوند.
- ساخت جک تلسکوپی متناسب با کورس و طول بسته؛
- امکان بررسی ساخت از روی نمونه یا نقشه؛
- تطبیق تعداد مراحل، قطرها و اتصال با تریلی؛
- بررسی هماهنگی جک با فشار و دبی مدار؛
- امکان طراحی جایگزین برای جک‌های قدیمی یا کمیاب؛
- کنترل مشخصات فنی پیش از تولید.
برای بررسی اولیه: عکس کامل جک و محل نصب، کد یا پلاک جک قبلی، طول بسته، کورس، تعداد مراحل، قطر پین‌ها، ابعاد اتاق و اطلاعات پمپ یا فشار مدار را برای کارشناسان تورال صنعت ارسال کنید.
قیمت جک کمپرسی تریلی
قیمت جک کمپرسی تریلی به مشخصات فنی آن وابسته است و نمی‌توان برای همه مدل‌ها یک رقم ثابت اعلام کرد. یک جک پنج‌مرحله‌ای وارداتی با مشخصات کاتالوگی، یک جک سفارشی ساخته‌شده از روی نمونه و یک مجموعه کامل شامل جک، پمپ، مخزن، شیر، شیلنگ و متعلقات، سه استعلام متفاوت هستند.
در زمان مقایسه قیمت باید ابتدا مشخص شود که مبلغ اعلام‌شده مربوط به کدام‌یک از موارد زیر است:
- فقط سیلندر یا جک هیدرولیک؛
- جک همراه با پایه، دایاق و اتصالات نصب؛
- جک همراه با پمپ، مخزن، شیر و شیلنگ؛
- کیت کامل هیدرولیک شامل PTO یا بغل‌گیربکس؛
- جک نو، بازسازی‌شده یا دست‌دوم؛
- محصول آماده یک برند یا ساخت سفارشی براساس پروژه.
عوامل مؤثر بر قیمت جک هیدرولیک تریلی کمپرسی
| عامل | اثر بر قیمت و طراحی |
|---|---|
| تعداد مراحل | افزایش مراحل به معنی قطعات، گایدها، آب‌بندها و عملیات ماشین‌کاری بیشتر است. |
| طول کورس | کورس بلندتر بر طول و تعداد مراحل، حجم روغن و پایداری جک اثر می‌گذارد. |
| طول بسته | محدودیت فضای نصب می‌تواند طراحی فشرده‌تر و تعداد مراحل بیشتری نیاز داشته باشد. |
| قطر مراحل | قطرها نیروی قابل تولید، مقاومت کمانشی و مقدار متریال را تعیین می‌کنند. |
| فشار کاری | ضخامت قطعات، آب‌بندی، اتصالات و تنظیمات مدار باید با فشار واقعی هماهنگ باشند. |
| نوع و ابعاد اتصال | پین، گوشواره، ترانیون، دایاق و پایه بالا و پایین برای هر نصب متفاوت‌اند. |
| متریال و کیفیت سطح | جنس مراحل، پرداخت سطح، پوشش و مقاومت خوردگی در قیمت مؤثرند. |
| شرایط کار | معدن، حمل مصالح، آسفالت، رطوبت، گردوغبار و تعداد سیکل بر انتخاب قطعات اثر دارند. |
| ساخت از روی نمونه یا طراحی جدید | مهندسی معکوس و طراحی یک سیستم جدید، زمان و اطلاعات متفاوتی نیاز دارند. |
| دامنه سفارش | قیمت خود جک با قیمت سیستم کامل هیدرولیک یا نصب یکسان نیست. |
| تعداد سفارش | تولید تکی و تولید سری از نظر هزینه آماده‌سازی و برنامه ساخت متفاوت‌اند. |
برای دریافت قیمت جک کمپرسی تریلی، عکس و مشخصات اولیه را ارسال کنید. پس از مشخص‌شدن دامنه سفارش و تأیید اطلاعات فنی، قیمت ساخت اعلام می‌شود.

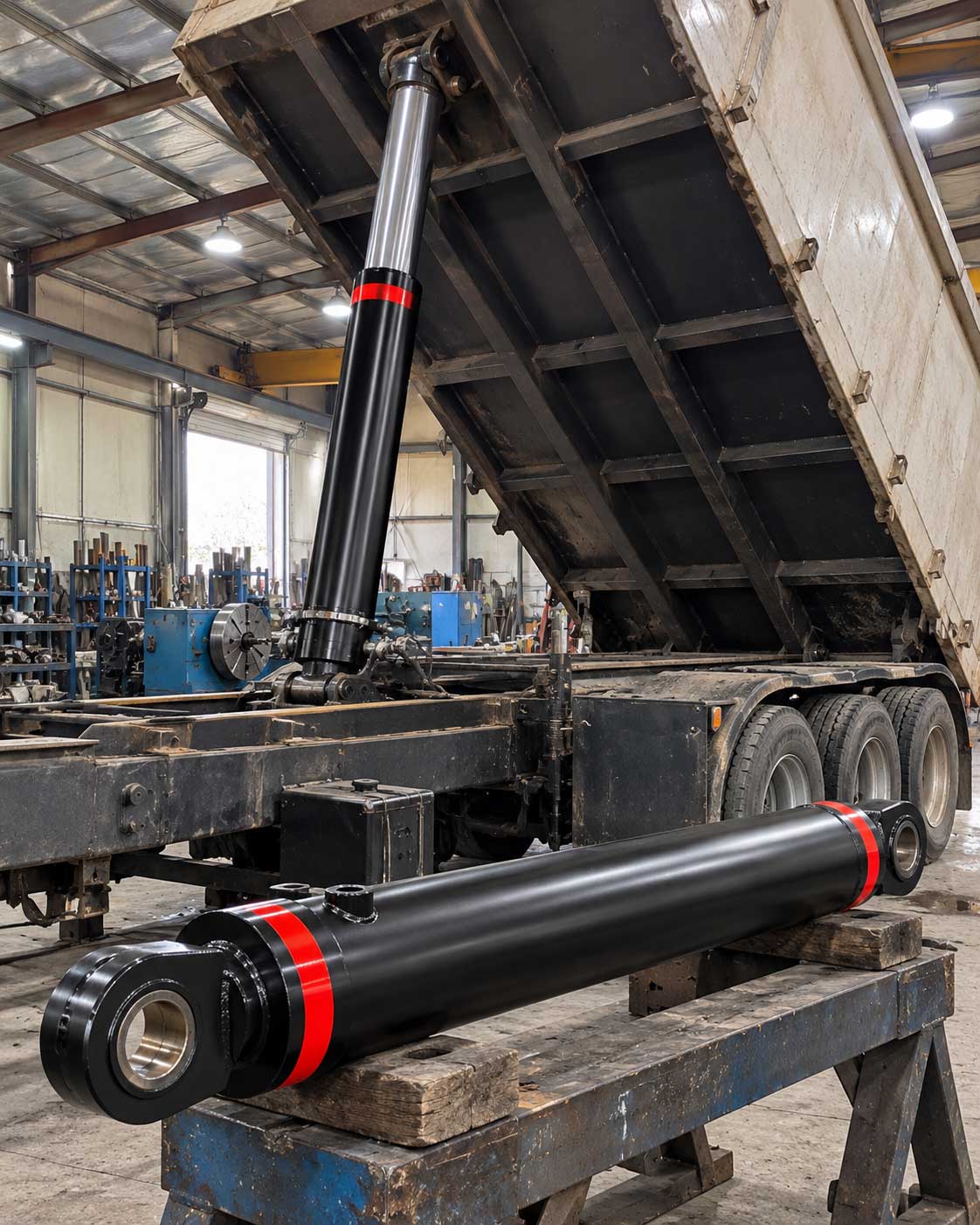

جک کمپرسی تریلی چیست و چگونه کار می‌کند؟
پمپ هیدرولیک، روغن را از مخزن دریافت می‌کند و از طریق شیر کنترل به جک می‌فرستد. فشار روغن روی سطح مؤثر مرحله اول نیرو ایجاد می‌کند. در جک‌های تلسکوپی معمول، مراحل بزرگ‌تر ابتدا حرکت می‌کنند و پس از رسیدن به انتهای کورس، مراحل کوچک‌تر به‌ترتیب باز می‌شوند.
نیروی تئوری هر مرحله از رابطه زیر به دست می‌آید:
نیروی مرحله = فشار روغن × سطح مؤثر همان مرحله
با کوچک‌شدن قطر مراحل، سطح مؤثر کمتر می‌شود. در یک فشار ثابت، نیروی مرحله‌های کوچک‌تر کاهش می‌یابد و در صورت ثابت‌بودن دبی، سرعت آن‌ها بیشتر می‌شود. بنابراین کوچک‌ترین مرحله نیز باید در نقطه‌ای که وارد مدار می‌شود، نیروی کافی برای ادامه بالا بردن اتاق داشته باشد.
جک کمپرسی در بسیاری از تریلی‌ها یک‌طرفه است؛ یعنی فشار روغن اتاق را بالا می‌برد و وزن اتاق باعث جمع‌شدن جک و برگشت روغن به مخزن می‌شود. نوع مدار باید پیش از طراحی تأیید شود و نمی‌توان یک‌طرفه بودن را برای همه تریلی‌ها قطعی دانست.
اجزای سیستم هیدرولیک تریلی کمپرسی
جک فقط یکی از اجزای سیستم تخلیه است. عملکرد مناسب به هماهنگی تمام اجزای زیر وابسته خواهد بود:
| جزء | وظیفه |
|---|---|
| جک تلسکوپی | تبدیل فشار روغن به نیروی بالابری و کورس طولی |
| پمپ هیدرولیک | تأمین جریان روغن موردنیاز جک |
| PTO یا بغل‌گیربکس | انتقال توان کشنده به پمپ در بعضی سیستم‌ها |
| مخزن روغن | ذخیره روغن و کمک به خنک‌کاری و جداسازی هوا |
| شیر کنترل | مدیریت حالت‌های بالا، توقف و پایین‌آمدن اتاق |
| فشارشکن | محدودکردن فشار مدار در محدوده طراحی |
| شیلنگ و اتصالات | انتقال روغن میان اجزای سیستم |
| فیلتر | کاهش ورود ذرات به پمپ، شیر و جک |
| پایه و دایاق | انتقال نیروی جک به شاسی و اتاق |
| لولا و زیرسازی | هدایت چرخش اتاق و انتقال بار به شاسی |
قوی‌ترکردن جک بدون بررسی پمپ، شیر، پایه‌ها، لولا و شاسی لزوماً عملکرد سیستم را بهتر نمی‌کند و ممکن است بار بیشتری به اجزای دیگر وارد کند.
انواع جک کمپرسی تریلی براساس محل نصب

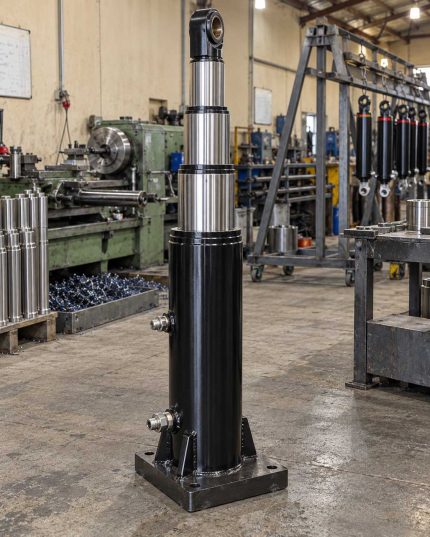

جک تلسکوپی جلو اتاق یا Front-End
در این طرح، جک چندمرحله‌ای در بخش جلویی اتاق کمپرسی نصب می‌شود و با بازشدن مراحل، جلوی اتاق را بالا می‌برد. این ساختار در بسیاری از تریلرها و نیمه‌تریلرهای کمپرسی دیده می‌شود و می‌تواند کورس بلند لازم را در فضای جلوی اتاق ایجاد کند.
روش اتصال پایین و بالای جک ممکن است چشمی، پین‌دار، ترانیون یا دارای یاتاقان کروی باشد. نوع اتصال باید اجازه حرکت محوری و نوسان کنترل‌شده را بدهد تا بار جانبی نامناسب به مراحل جک وارد نشود.
جک زیر اتاق یا Underbody
در بعضی طرح‌ها جک یا مجموعه بالابر زیر اتاق نصب می‌شود. این سیستم می‌تواند مستقیماً یا از طریق بازو و مکانیزم اهرمی نیرو را منتقل کند. انتخاب آن به طول اتاق، فضای شاسی، زاویه تخلیه و طراحی سازنده تریلر بستگی دارد.
جک جلو اتاق و جک زیراتاقی را نمی‌توان فقط براساس ظرفیت اسمی جایگزین یکدیگر کرد؛ زیرا نقطه اعمال نیرو، کورس و بار واردشده به سازه متفاوت است.
مکانیزم قیچی یا اهرمی
در بعضی تریلرها از یک جک همراه با لینک‌های قیچی یا اهرمی استفاده می‌شود. در این ساختار، هندسه بازوها نیروی جک را به گشتاور بالابر تبدیل می‌کند. طول و قطر جک باید براساس نسبت اهرمی و بدترین زاویه شروع حرکت محاسبه شود.
جک جایگزین مطابق نمونه موجود
اگر تریلی قبلاً به یک سیستم مشخص مجهز بوده است، ساخت جک جایگزین معمولاً باید با پایه‌ها، دایاق، طول بسته، کورس، جهت پورت، فشار و حجم روغن همان سیستم هماهنگ شود. فقط یکسان‌بودن تعداد مراحل برای جایگزینی کافی نیست.
جک ۵ طبقه تریلی چیست؟
جک پنج‌طبقه یا پنج‌مرحله‌ای دارای چند مرحله تودرتو است که به‌ترتیب باز می‌شوند و کورس مجموع آن‌ها ارتفاع موردنیاز برای تخلیه را ایجاد می‌کند. این ساختار در بازار تریلی‌های کمپرسی رایج است؛ زیرا می‌تواند کورس بلند را با طول بسته محدود ترکیب کند.
بااین‌حال، پنج‌طبقه بودن به‌تنهایی مشخصات کامل جک نیست. دو جک پنج‌مرحله‌ای ممکن است از نظر قطر مرحله اول، کورس، طول بسته، فشار کاری، حجم روغن، نوع اتصال و ظرفیت بالابری کاملاً متفاوت باشند.
برای شناسایی یا ساخت جک پنج‌طبقه باید این موارد مشخص شوند:
- کد کامل مدل یا پلاک جک؛
- قطر بیرونی هر مرحله؛
- کورس مجموع و کورس هر مرحله؛
- طول بسته و طول باز؛
- نوع و فاصله محل‌های اتصال؛
- فشار کاری و حداکثر مجاز؛
- حجم روغن موردنیاز؛
- نوع پورت و جهت ورود روغن؛
- روش نصب و وضعیت قرارگیری جک.
در نام‌گذاری برندهای مختلف، نحوه شمارش طبقات ممکن است یکسان نباشد. برای سفارش، کد مدل و نقشه ابعادی معتبرتر از عبارت عمومی «پنج طبقه» است.
جک آنتنی تریلی چگونه انتخاب می‌شود؟
انتخاب جک آنتنی تریلی فقط از روی تناژ بار یا حجم اتاق انجام نمی‌شود. در ابتدای بالا رفتن اتاق، زاویه جک و بازوی مؤثر معمولاً شرایط دشوارتری ایجاد می‌کنند. با افزایش زاویه اتاق، گشتاور لازم تغییر می‌کند و بار ممکن است شروع به تخلیه کند.
برای انتخاب جک، تعادل گشتاورها حول لولای عقب بررسی می‌شود:
گشتاور بار = وزن اتاق و بار × فاصله افقی مرکز ثقل تا لولا
گشتاور بالابر = نیروی جک × بازوی عمود مؤثر جک نسبت به لولا
نیروی واقعی باید افت فشار، اصطکاک، راندمان مکانیزم، شرایط شروع حرکت و ضریب ایمنی را نیز پوشش دهد. این محاسبه نشان می‌دهد چرا یک جک با عنوان «ظرفیت بالا» ممکن است در هندسه نامناسب نتواند اتاق را از حالت خوابیده بلند کند.
پارامترهای اصلی انتخاب
- وزن خالی اتاق؛
- حداکثر بار مجاز و نوع ماده حمل‌شده؛
- طول و ارتفاع اتاق؛
- محل مرکز ثقل تقریبی بار؛
- محل لولای عقب؛
- محل اتصال جک به اتاق و شاسی؛
- زاویه جک در شروع و پایان حرکت؛
- زاویه تخلیه موردنیاز؛
- طول بسته و کورس قابل نصب؛
- فشار کاری و دبی پمپ؛
- ظرفیت مخزن و سایز مسیر روغن؛
- مقاومت پایه‌ها، دایاق و سازه تریلر.
ظرفیت جک با ظرفیت بار تریلی یکسان نیست
عدد نیروی جک یا ظرفیت اسمی آن مستقیماً برابر با وزن مجاز بار تریلی نیست. جک از طریق یک زاویه و بازوی مشخص به اتاق نیرو وارد می‌کند؛ بنابراین نیروی لازم می‌تواند چند برابر یا کمتر از وزن ظاهری بار باشد. همچنین ظرفیت مجاز تریلی به شاسی، محورها، تایرها، لولا، اتاق و مقررات بهره‌برداری وابسته است.
نصب جک بزرگ‌تر به معنی مجازشدن اضافه‌بار نیست. اگر پایه، شاسی، لولا، پمپ یا شیلنگ‌ها برای نیروی جدید طراحی نشده باشند، افزایش قطر جک یا فشار مدار می‌تواند خرابی خطرناکی ایجاد کند.
تعداد مراحل، کورس و حجم روغن چه ارتباطی دارند؟
کورس کل تقریباً از مجموع حرکت مفید مراحل تشکیل می‌شود. افزایش تعداد مراحل می‌تواند نسبت کورس به طول بسته را بیشتر کند، اما تعداد سطوح آب‌بندی و حساسیت هم‌محوری را نیز افزایش می‌دهد.
هرچه قطر و کورس مراحل بیشتر باشد، حجم روغن لازم برای بازشدن جک افزایش می‌یابد. پمپ و مخزن باید بتوانند این حجم را بدون مکش هوا، کف‌کردن روغن یا افزایش نامناسب دما تأمین کنند. دبی پمپ نیز زمان بالا رفتن اتاق را تعیین می‌کند.
پمپ با دبی بیشتر همیشه انتخاب بهتری نیست؛ زیرا سرعت بیش‌ازحد می‌تواند کنترل اتاق را دشوار کند، ضربه انتهای کورس را افزایش دهد و فشارهای لحظه‌ای ایجاد کند. سرعت مناسب باید از طراحی کل سیستم به دست آید.
مشخصات لازم برای سفارش جک کمپرسی تریلی
| اطلاعات موردنیاز | توضیح |
|---|---|
| نوع تریلر | نیمه‌تریلر، تریلر دو یا سه محور و نوع کاربری آن مشخص شود. |
| نوع اتاق | قایقی، مکعبی یا طرح خاص و نحوه بازشدن در عقب بیان شود. |
| ابعاد اتاق | طول، عرض، ارتفاع و وزن خالی تقریبی اتاق ارسال شود. |
| نوع بار | شن، ماسه، سنگ، خاک، آسفالت، ضایعات یا ماده دیگر مشخص شود. |
| جک قبلی | برند، کد مدل، پلاک، عکس و نمونه در صورت وجود ارسال شود. |
| طول بسته | فاصله مرجع نصب در حالت جمع‌شده اندازه‌گیری شود. |
| کورس و طول باز | کورس مجموع یا طول کامل جک در حالت باز مشخص شود. |
| تعداد و قطر مراحل | قطر بیرونی مراحل و ترتیب آن‌ها ثبت شود. |
| اتصالات | نوع پایه، ترانیون، گوشواره، قطر پین و عرض محل نصب اندازه‌گیری شود. |
| هندسه نصب | محل لولای عقب و نقاط اتصال جک به اتاق و شاسی مشخص شوند. |
| فشار مدار | فشار کاری و تنظیم فشارشکن در صورت دسترسی اعلام شود. |
| پمپ و دبی | نوع پمپ، دبی تقریبی و نحوه تأمین توان ثبت شود. |
| مخزن و روغن | حجم مخزن و نوع روغن در صورت دسترسی بیان شود. |
| دامنه سفارش | فقط ساخت جک یا بررسی متعلقات دیگر به‌وضوح مشخص شود. |
| تعداد سفارش | تعداد جک موردنیاز برای نمونه یا تولید سری اعلام شود. |
اگر نقشه در اختیار ندارید، عکس‌های دقیق و اندازه‌های پایه می‌توانند نقطه شروع باشند. برای طراحی جدید، اطلاعات اتاق، لولا، شاسی و مدار اهمیت بیشتری نسبت به ساخت جایگزین از روی نمونه دارند.
ساخت جک کمپرسی تریلی از روی نمونه
در صورت موجودبودن جک قبلی، امکان مهندسی معکوس پس از بررسی فنی وجود دارد. در این فرایند فقط ظاهر جک اندازه‌گیری نمی‌شود؛ ترتیب مراحل، هم‌پوشانی، محل استاپ‌ها، مسیر روغن، نوع گاید و آب‌بند، سطح مؤثر هر مرحله و اتصال‌ها نیز اهمیت دارند.
اگر جک قبلی دچار کمانش، خراش یک‌طرفه یا تکرار نشتی شده باشد، باید علت خرابی بررسی شود. کپی‌کردن یک نمونه نامناسب بدون اصلاح هندسه نصب، فشار یا پایه‌ها می‌تواند همان مشکل را تکرار کند.
مراحل طراحی و ساخت در تورال صنعت
۱. دریافت مشخصات و تعیین دامنه سفارش
ابتدا مشخص می‌شود سفارش مربوط به خود جک، ساخت مطابق نمونه یا طراحی جدید است. کاربرد، ابعاد، فشار و شرایط کاری دریافت می‌شوند.
۲. بررسی جک و هندسه تریلی
طول اتاق، محل لولا، نقاط اتصال، طول بسته، کورس و محدودیت‌های نصب بررسی می‌شوند. در سفارش جایگزین، نمونه یا نقشه جک قبلی مبنای اندازه‌برداری قرار می‌گیرد.
۳. محاسبه نیرو و انتخاب مراحل
نیروی لازم در شروع و طول کورس، فشار مدار، قطر مراحل، مقاومت کمانشی، هم‌پوشانی و حجم روغن محاسبه می‌شوند. سپس تعداد مراحل متناسب با کورس و فضای نصب انتخاب می‌شود.
۴. طراحی پایه‌ها و پورت
نوع اتصال بالا و پایین، قطر پین‌ها، دایاق، جهت پورت و امکان حرکت آزاد جک نسبت به سازه مشخص می‌شوند.
۵. تأیید مشخصات فنی
ابعاد و مشخصات کلیدی پیش از تولید با مشتری نهایی می‌شوند تا احتمال مغایرت در زمان نصب کاهش یابد.
۶. ساخت، ماشین‌کاری و مونتاژ
بدنه، مراحل، گلویی‌ها، گایدها، اتصالات و قطعات آب‌بندی مطابق طرح ساخته یا انتخاب می‌شوند. کیفیت سطوح و هم‌محوری مراحل برای حرکت روان و عمر آب‌بندها اهمیت دارد.
۷. کنترل و آزمون
پس از مونتاژ، حرکت مراحل، ترتیب عملکرد، آب‌بندی و تحمل فشار براساس مشخصات توافق‌شده بررسی می‌شوند.
آیا مدل‌های کاتالوگ TSA تا TSJ برای تریلی هستند؟
کاتالوگ عمومی تورال صنعت ده خانواده سیلندر TSA تا TSJ را با قطرها، شفت‌ها و روش‌های نصب متفاوت معرفی می‌کند. این مدل‌ها بیانگر توان ساخت سیلندرهای استاندارد و سفارشی هستند، اما مدل آماده جک تلسکوپی تریلی محسوب نمی‌شوند.
جک کمپرسی تریلی به نقشه اختصاصی مراحل تلسکوپی، کورس بلند، هم‌پوشانی، گایدها، مسیر روغن و اتصال‌های متناسب با اتاق نیاز دارد. بنابراین مدل نهایی از روی ابعاد واقعی پروژه یا نمونه موجود طراحی می‌شود و نباید یک کد کاتالوگی عمومی بدون محاسبه به تریلی نسبت داده شود.
نصب صحیح جک کمپرسی تریلی
نصب نامناسب می‌تواند حتی یک جک سالم را در مدت کوتاه خراب کند. موارد زیر باید توسط مجموعه متخصص در ساخت و نصب تریلی کنترل شوند:
- پایه بالا و پایین در مسیر طبیعی حرکت جک قرار داشته باشند.
- جک امکان هم‌راستا شدن با مسیر بازشدن اتاق را داشته باشد.
- پین‌ها بیش‌ازحد سفت یا دارای لقی نامناسب نباشند.
- دایاق و زیرسازی توان انتقال نیروی جک را داشته باشند.
- شیلنگ در تمام مسیر حرکت آزاد باشد و کشیده یا له نشود.
- پورت و شیلنگ در معرض ضربه بار، سنگ و اجزای متحرک قرار نگیرند.
- لولای عقب، پایه‌ها و شاسی پیش از نصب جک جدید بررسی شوند.
- فشارشکن و کنترل سرعت براساس مشخصات جک تنظیم شوند.
- سیستم پیش از کار با بار، هواگیری و بازرسی شود.
جک نباید با سازه صلب و بدون آزادی لازم بسته شود؛ زیرا انحراف طبیعی محدود اتاق می‌تواند بار جانبی به مراحل وارد کند.
نکات ایمنی هنگام تخلیه بار
جک هیدرولیک وسیله تولید نیروی بالابری است و عضو پایدارکننده تریلی محسوب نمی‌شود. جک نمی‌تواند از واژگونی ناشی از زمین شیب‌دار، بار نامتقارن یا نشست چرخ‌ها جلوگیری کند.
- کشنده و تریلر هنگام تخلیه تا حد امکان در یک خط مستقیم قرار گیرند.
- عملیات روی زمین محکم، تراز و بدون نشست انجام شود.
- در باد شدید یا روی سطح جانبی شیب‌دار، اتاق بالا برده نشود.
- بار باید تا حد امکان یکنواخت توزیع شده باشد.
- وضعیت لاستیک‌ها، فشار باد و نشست احتمالی چرخ‌ها بررسی شود.
- هیچ فرد یا تجهیزی در کنار یا پشت مسیر تخلیه قرار نگیرد.
- اپراتور تا پایان عملیات در محل کنترل باقی بماند.
- اگر اتاق به یک سمت متمایل شد، عملیات متوقف و اتاق با کنترل پایین آورده شود.
- برای جداکردن بار چسبیده، تریلی با اتاق بالا حرکت داده نشود و ترمز ناگهانی انجام نگیرد.
- با جک باز یا اتاق بالارفته حرکت نکنید.
- فشار مدار از مقدار طراحی بالاتر تنظیم نشود.
- شیلنگ‌های فرسوده یا آسیب‌دیده پیش از کار تعویض شوند.
هشدار تعمیراتی: برای حضور زیر اتاق، استفاده از جک به‌تنهایی کافی نیست. اتاق باید با نگهدارنده مکانیکی مناسب مهار شود، منبع توان خاموش باشد و فشار مدار به‌طور کامل تخلیه شود.
علائم خرابی جک تریلی کمپرسی
| نشانه | علت‌های احتمالی | اقدام مناسب |
|---|---|---|
| جک بدون بار باز می‌شود اما زیر بار نه | فشار پایین، فرسودگی پمپ، نشتی داخلی، تنظیم شیر یا انتخاب نامناسب قطر | فشار و عملکرد کل مدار اندازه‌گیری شود. |
| یکی از مراحل حرکت نمی‌کند | گیر مکانیکی، خرابی گاید، آلودگی، آسیب آب‌بند یا مشکل مسیر روغن | ادامه کار متوقف و جک بازدید تخصصی شود. |
| ترتیب مراحل تغییر کرده است | اختلاف اصطکاک، خرابی آب‌بند یا آسیب داخلی | ترتیب حرکت با بار و فشار کنترل شود. |
| جک نشتی خارجی دارد | خراش مرحله، خرابی آب‌بند، لقی گاید یا بار جانبی | علت سطحی و هندسه نصب همراه با آب‌بند بررسی شوند. |
| اتاق پس از توقف پایین می‌آید | نشتی داخلی جک، شیر کنترل یا سایر اجزای مدار | جک و شیر به‌صورت جداگانه آزمایش شوند. |
| اتاق به یک سمت متمایل می‌شود | بار نامتقارن، زمین ناتراز، نشست تایر، لقی لولا یا تغییرشکل شاسی | عملیات فوراً متوقف و کل سازه بررسی شود. |
| حرکت جک ضربه‌ای است | هوا در مدار، کمبود روغن، گرفتگی مسیر یا دبی نامناسب | مخزن، فیلتر، هواگیری و مسیر روغن کنترل شوند. |
| مراحل خراش یک‌طرفه دارند | پایه‌های ناهم‌راستا، پین نامناسب یا بار جانبی | پیش از تعمیر جک، نصب و زیرسازی اصلاح شوند. |
| جک کامل جمع نمی‌شود | گیر مرحله، کجی، فشار برگشت یا بار ناکافی برای جمع‌شدن | از اعمال ضربه خودداری و علت فنی بررسی شود. |
| انتهای کورس ضربه ایجاد می‌شود | سرعت زیاد، کورس اشتباه یا کنترل نامناسب شیر | دبی، شیر و مشخصات کورس کنترل شوند. |
تعمیر جک بهتر است یا ساخت جک جدید؟
تعمیر زمانی قابل بررسی است که مراحل اصلی تغییرشکل شدید نداشته باشند، سطوح قابلیت بازیابی داشته باشند، اتصال‌ها سالم باشند و طرح جک با تریلی هماهنگ باشد. در این شرایط ممکن است تعویض آب‌بند، اصلاح سطح، تعویض گاید یا بازسازی بعضی قطعات اقتصادی باشد.
ساخت جک جدید ممکن است انتخاب بهتری باشد اگر:
- یک یا چند مرحله خم، ترک‌دار یا بیضی شده باشند؛
- سطح داخلی یا خارجی مراحل عمیقاً آسیب دیده باشد؛
- مدل قبلی در بازار یا شبکه خدمات موجود نباشد؛
- جک قبلی برای اتاق یا فشار مدار مناسب نبوده باشد؛
- تغییر اتاق یا زیرسازی به کورس و اتصال جدید نیاز داشته باشد؛
- هزینه بازسازی نسبت به نتیجه قابل انتظار توجیه نداشته باشد.
تعویض آب‌بند بدون رفع کجی، خراش یا بار جانبی معمولاً دوام طولانی ایجاد نمی‌کند.
نگهداری جک کمپرسی تریلی
- مراحل جک از گل، سنگ‌ریزه و مواد چسبنده پاک نگه داشته شوند.
- آب‌بندها، گردگیرها و سطح مراحل به‌صورت دوره‌ای بازدید شوند.
- پایه‌ها، دایاق، پین‌ها، بوش‌ها و لولای عقب از نظر ترک و لقی کنترل شوند.
- روغن و فیلتر مطابق برنامه نگهداری سیستم بررسی و تعویض شوند.
- سطح روغن مخزن در وضعیت توصیه‌شده کنترل شود.
- شیلنگ‌ها از نظر ساییدگی، ترک، نشتی و تماس با سازه بازدید شوند.
- هواگیری مطابق دستورالعمل سیستم انجام شود.
- فشارشکن بدون ابزار اندازه‌گیری و تأیید فنی تغییر داده نشود.
- با مشاهده حرکت نامتقارن یا صدای غیرعادی، عملیات ادامه پیدا نکند.
- جک برای جداکردن بار چسبیده با حرکت ناگهانی تریلی تحت شوک قرار نگیرد.
چرا ساخت سفارشی جک تریلی در تورال صنعت؟
- طراحی و ساخت براساس نمونه، نقشه یا مشخصات واقعی تریلی؛
- بررسی کورس، طول بسته، تعداد مراحل و قطرهای موردنیاز؛
- امکان تطبیق اتصال‌ها و پورت با پایه و دایاق موجود؛
- محاسبه نیرو و مقاومت کمانشی متناسب با هندسه اتاق؛
- بررسی هماهنگی جک با فشار و دبی مدار؛
- امکان اصلاح طرح در صورت وجود سابقه خرابی تکراری؛
- کنترل مشخصات پیش از تولید و آزمون عملکرد پس از مونتاژ؛
- ارتباط مستقیم با مجموعه سازنده برای بررسی فنی سفارش.
سفارش و استعلام قیمت جک کمپرسی تریلی
برای شروع، عکس جک و محل نصب، کد مدل، طول بسته، کورس، تعداد مراحل، قطر مراحل، ابعاد اتصال و فشار مدار را ارسال کنید. اگر جک قبلی موجود نیست، ابعاد اتاق، محل لولا، نقاط اتصال، زاویه تخلیه و مشخصات سیستم هیدرولیک برای طراحی لازم خواهند بود.
در پیام خود مشخص کنید که فقط ساخت جک را می‌خواهید یا پایه‌ها و اجزای دیگری از مدار نیز باید بررسی شوند. این تفکیک از اختلاف در قیمت و دامنه تحویل جلوگیری می‌کند.
برای بررسی فنی و دریافت قیمت، مشخصات جک کمپرسی تریلی را از طریق پیام برای کارشناسان تورال صنعت ارسال کنید یا با واحد فنی تماس بگیرید. پس از بررسی اطلاعات و نهایی‌شدن دامنه سفارش، پیشنهاد فنی و قیمت ساخت اعلام خواهد شد.
سؤالات متداول درباره جک کمپرسی تریلی
قیمت جک کمپرسی تریلی چقدر است؟
قیمت به تعداد مراحل، کورس، طول بسته، قطر مراحل، فشار کاری، نوع اتصال، متریال، ساخت از روی نمونه یا طراحی جدید و دامنه سفارش بستگی دارد. قیمت خود جک را نباید با کیت کامل یا جک دست‌دوم مقایسه کرد.
آیا همه جک‌های تریلی پنج‌طبقه هستند؟
خیر. جک پنج‌مرحله‌ای در بازار رایج است، اما تعداد مراحل باید براساس طول اتاق، کورس، فضای نصب و مشخصات سیستم تعیین شود. برخی تریلی‌ها ممکن است به تعداد مراحل یا ساختار دیگری نیاز داشته باشند.
آیا جک پنج‌طبقه هر برندی جایگزین جک قبلی می‌شود؟
خیر. کورس، طول بسته، قطرها، محل اتصال، فشار، حجم روغن و جهت پورت باید سازگار باشند. تعداد طبقات مشترک به‌تنهایی برای جایگزینی کافی نیست.
آیا تورال صنعت جک تریلی را از روی نمونه می‌سازد؟
امکان ساخت از روی نمونه پس از بررسی فنی وجود دارد. ابعاد، مراحل، مسیر روغن، گایدها، آب‌بندی، اتصال‌ها و فشار کاری نمونه استخراج و امکان ساخت اعلام می‌شود.
اگر پلاک جک از بین رفته باشد چه اطلاعاتی لازم است؟
نمونه جک، عکس کامل، طول بسته و باز، قطر مراحل، نوع اتصال، قطر پین‌ها، جهت پورت و اطلاعات فشار و پمپ ارسال شوند. ممکن است برای طراحی دقیق به اطلاعات اتاق و هندسه نصب نیز نیاز باشد.
آیا جک قوی‌تر ظرفیت بار تریلی را بیشتر می‌کند؟
خیر. ظرفیت ایمن تریلی به شاسی، محورها، تایرها، اتاق، لولا، پایه جک و مقررات بار وابسته است. جک بزرگ‌تر بدون بررسی سازه و مدار می‌تواند خطرناک باشد.
چرا جک در مرحله آخر ضعیف‌تر می‌شود؟
مرحله آخر معمولاً سطح مؤثر کمتری دارد و در فشار یکسان نیروی کمتری تولید می‌کند. اگر بار یا هندسه به‌درستی محاسبه نشده باشد، این کاهش نیرو می‌تواند آشکار شود؛ البته افت فشار یا نشتی داخلی نیز باید بررسی شوند.
آیا قیمت شامل پمپ، مخزن و بغل‌گیربکس است؟
فقط در صورتی که این اقلام صریحاً در پیش‌فاکتور و دامنه سفارش درج شده باشند. استعلام باید مشخص کند فقط جک یا مجموعه‌ای از تجهیزات هیدرولیک موردنیاز است.
علت کج بالا رفتن اتاق چیست؟
بار نامتقارن، زمین ناتراز، نشست چرخ‌ها، لقی یا خرابی لولا، تغییرشکل شاسی و ناهم‌راستایی پایه‌ها از علت‌های احتمالی هستند. جک وسیله پایدارکننده نیست و در صورت انحراف اتاق باید عملیات فوراً متوقف شود.
زمان ساخت جک تریلی چقدر است؟
زمان ساخت پس از دریافت اطلاعات کامل، تأیید مشخصات، بررسی متریال و برنامه تولید اعلام می‌شود. تعداد مراحل و پیچیدگی اتصال نیز بر زمان تحویل اثر دارند.
