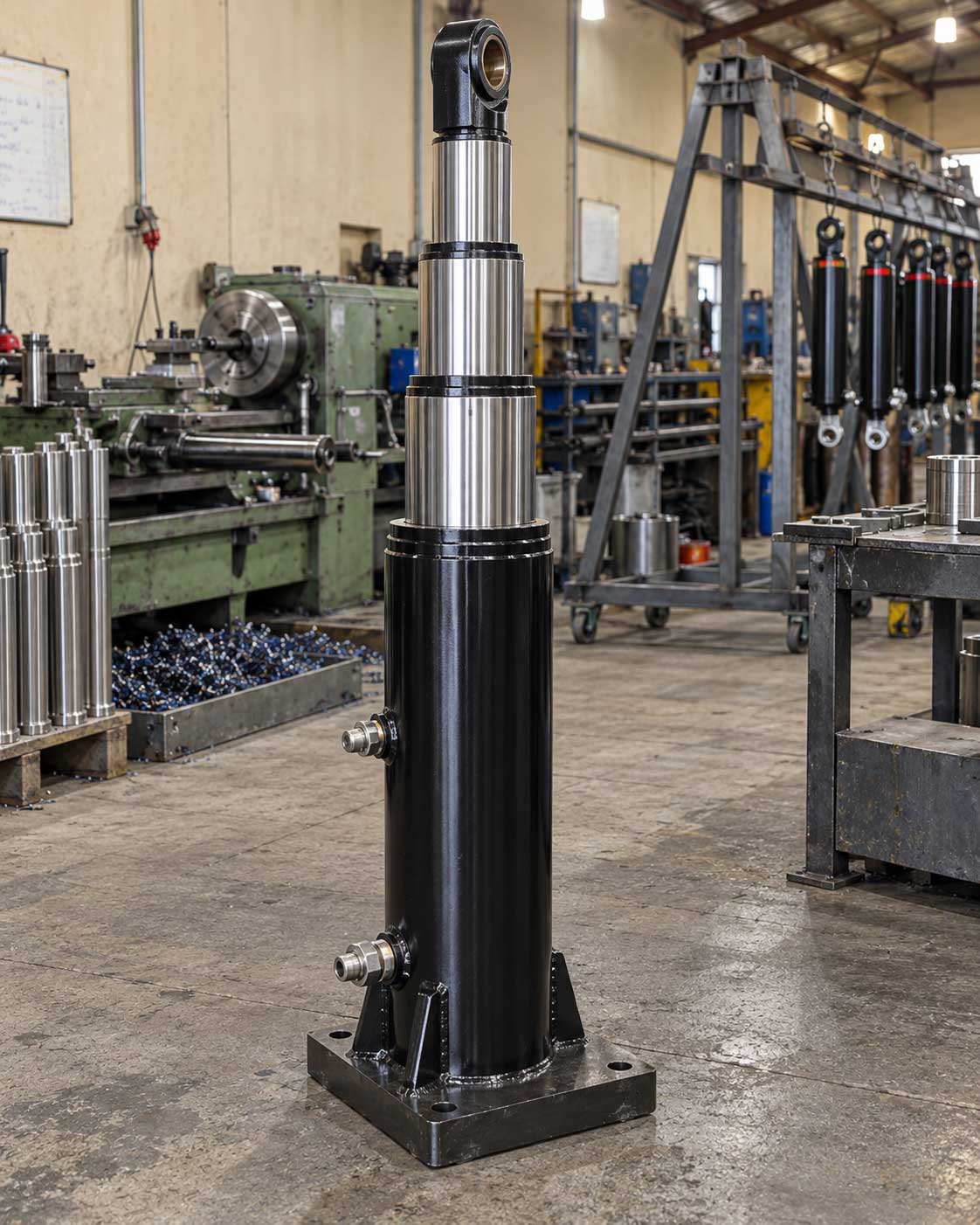

جک هیدرولیک تلسکوپی چیست؟
در یک سیلندر معمولی، یک میله‌پیستون داخل بدنه حرکت می‌کند. اگر کورس بسیار بلند باشد، طول بدنه و فضای لازم برای نصب نیز زیاد می‌شود. جک تلسکوپی این محدودیت را با استفاده از چند مرحله توخالی که داخل یکدیگر قرار گرفته‌اند کاهش می‌دهد. هر مرحله ضمن حرکت، نقش بدنه مرحله بعدی را نیز ایفا می‌کند.
به جک تلسکوپی نام‌های دیگری مانند سیلندر هیدرولیک چندمرحله‌ای، جک چند استیج، جک پله‌ای صنعتی و جک آنتنی نیز گفته می‌شود. منظور این صفحه سیلندر صنعتی چندمرحله‌ای است؛ نه جک بطری، سوسماری یا ابزار دستی پله‌ای قابل حمل.
مهم‌ترین مزیت این ساختار، ایجاد کورس بلند در فضای نصب محدود است. در مقابل، تعداد بیشتر قطعات متحرک و سطوح آب‌بندی باعث می‌شود طراحی، ساخت، هم‌راستایی و نگهداری آن نسبت به جک تک‌مرحله‌ای حساس‌تر باشد.
تورال صنعت امکان طراحی و ساخت سفارشی انواع جک هیدرولیک را براساس نقشه، نمونه قبلی یا اطلاعات فنی پروژه بررسی می‌کند. تعداد مراحل، قطر هر مرحله، طول بسته، کورس، فشار کاری، نوع عملکرد و روش نصب برای هر سفارش جداگانه تعیین می‌شوند؛ بنابراین انتخاب جک فقط براساس ظرفیت اسمی یا تعداد استیج انجام نمی‌شود.
- قابل بررسی در انواع یک‌طرفه و دوطرفه؛
- طراحی چندمرحله‌ای متناسب با کورس و فضای نصب؛
- امکان ساخت براساس نمونه، نقشه یا ابعاد پروژه؛
- انتخاب روش اتصال و جهت پورت متناسب با دستگاه؛
- بررسی نیرو، سرعت، فشار، کمانش و شرایط محیطی پیش از ساخت.
برای بررسی اولیه چه بفرستیم؟ کاربرد جک، نیروی موردنیاز، طول بسته، کورس، فشار و دبی مدار، تعداد مراحل موردنظر، نحوه نصب و عکس یا نقشه نمونه موجود را برای کارشناسان تورال صنعت ارسال کنید.
قیمت جک هیدرولیک تلسکوپی
قیمت جک هیدرولیک تلسکوپی ثابت نیست؛ زیرا یک سیلندر دو‌مرحله‌ای سبک با یک جک پنج یا شش‌مرحله‌ای سنگین، از نظر مقدار متریال، تعداد قطعات، تلرانس‌های ساخت، آب‌بندی، ماشین‌کاری و زمان مونتاژ قابل مقایسه نیست. قیمت نهایی پس از مشخص‌شدن ابعاد و شرایط واقعی کار اعلام می‌شود.
در استعلام قیمت باید روشن شود که سفارش مربوط به خود سیلندر تلسکوپی است یا تجهیزاتی مانند پاورپک، پمپ، مخزن، شیر، شیلنگ و متعلقات مدار نیز باید جداگانه بررسی شوند.
عوامل مؤثر بر قیمت جک تلسکوپی
| عامل | اثر بر قیمت و طراحی |
|---|---|
| تعداد مراحل یا استیج‌ها | با افزایش تعداد مراحل، تعداد سطوح ماشین‌کاری، آب‌بندها، گایدها و قطعات داخلی بیشتر می‌شود. |
| کورس و طول بسته | نسبت کورس به طول بسته بر تعداد مراحل و طول هم‌پوشانی آن‌ها اثر دارد. |
| قطر هر مرحله | قطر مراحل، نیروی قابل تولید، مقدار متریال و ابعاد کلی جک را تعیین می‌کند. |
| نوع عملکرد | جک دوطرفه به مسیرهای داخلی، آب‌بندی و طراحی پیچیده‌تری نسبت به نوع یک‌طرفه نیاز دارد. |
| فشار کاری و فشارهای لحظه‌ای | ضخامت قطعات، نوع آب‌بندی، اتصالات و الزامات آزمون به فشار مدار وابسته‌اند. |
| نوع نصب | اتصال چشمی، فلنجی، پین میانی یا پایه سفارشی، قطعات و عملیات ساخت متفاوتی نیاز دارد. |
| متریال و کیفیت سطوح | جنس لوله‌ها، مراحل، پوشش یا پرداخت سطح و مقاومت خوردگی بر هزینه اثر می‌گذارند. |
| شرایط محیطی | گردوغبار، رطوبت، مواد خورنده، دما و تعداد سیکل در انتخاب گردگیر و آب‌بند مؤثرند. |
| طراحی جدید یا ساخت از روی نمونه | مهندسی یک جک جدید با بازتولید نمونه دارای مشخصات کامل، فرایند یکسانی ندارد. |
| تعداد سفارش | تولید تکی و تولید سری از نظر زمان آماده‌سازی و قیمت تمام‌شده متفاوت‌اند. |
برای دریافت قیمت قابل اتکا، حداقل باید کاربرد، طول بسته، کورس، فشار کاری، نوع یک‌طرفه یا دوطرفه و روش نصب مشخص باشند. درج یک قیمت عمومی بدون این اطلاعات می‌تواند باعث مقایسه اشتباه میان محصولات کاملاً متفاوت شود.
اجزای جک هیدرولیک تلسکوپی
ساختار دقیق به نوع جک بستگی دارد، اما اجزای اصلی معمولاً شامل موارد زیر هستند:
- بدنه اصلی: بزرگ‌ترین پوسته ثابت که مراحل دیگر داخل آن جمع می‌شوند.
- مراحل یا اسلیوها: لوله‌های متحرک تودرتو که قطر آن‌ها به‌ترتیب کاهش می‌یابد.
- مرحله نهایی یا پلانجر: کوچک‌ترین مرحله متحرک که معمولاً در مرکز مجموعه قرار دارد.
- گلویی‌ها و گایدها: مراحل را هدایت و لقی شعاعی آن‌ها را کنترل می‌کنند.
- آب‌بندهای فشار: از عبور روغن میان سطوح و نشت خارجی جلوگیری می‌کنند.
- گردگیرها: ورود خاک، گردوغبار و ذرات ساینده به داخل جک را کاهش می‌دهند.
- رینگ‌های راهنما و یاتاقانی: تماس فلز با فلز و بار شعاعی روی سطوح را محدود می‌کنند.
- استاپ یا محدودکننده داخلی: انتهای حرکت هر مرحله را کنترل می‌کند.
- پورت‌ها و مسیرهای روغن: روغن را به محفظه‌های لازم هدایت می‌کنند.
- اتصالات دو سر جک: نیرو را از سیلندر به سازه یا مکانیزم انتقال می‌دهند.
در نوع دوطرفه، مسیرهای روغن و قطعات داخلی پیچیده‌تر هستند؛ زیرا فشار باید بتواند حرکت بازشدن و جمع‌شدن مراحل را کنترل کند.
جک تلسکوپی چگونه کار می‌کند؟
با ورود روغن تحت فشار، نیروی هیدرولیکی روی سطح مؤثر مراحل اعمال می‌شود. در طرح‌های متداول ترتیبی، مرحله دارای سطح مؤثر بزرگ‌تر ابتدا حرکت می‌کند و پس از رسیدن به انتهای کورس، مرحله بعدی فعال می‌شود. این روند تا بازشدن آخرین مرحله ادامه پیدا می‌کند.
ترتیب حرکت در همه جک‌ها الزاماً یکسان نیست و می‌تواند با طراحی مسیرهای روغن، اختلاف سطح مؤثر، بار و اصطکاک تغییر کند. در جک‌های سنکرون یا طرح‌های ویژه نیز ممکن است مراحل به‌صورت هماهنگ حرکت کنند.
نیروی تئوری هر مرحله از رابطه زیر به دست می‌آید:
نیروی مرحله = فشار روغن × سطح مؤثر همان مرحله
در یک دبی ثابت، سرعت هر مرحله نیز به سطح مؤثر آن وابسته است:
سرعت مرحله = دبی روغن ÷ سطح مؤثر مرحله
بنابراین در جک ترتیبی معمولی، با رسیدن حرکت به مراحل کوچک‌تر، نیروی قابل تولید کاهش و سرعت حرکت افزایش پیدا می‌کند. این نکته باید در طراحی لحاظ شود؛ چون کوچک‌ترین مرحله نیز باید در نقطه‌ای که وارد مدار می‌شود، نیروی کافی داشته باشد.
مقادیر واقعی از افت فشار، اصطکاک آب‌بندها، زاویه نصب، بار جانبی و بازده مکانیزم تأثیر می‌گیرند و نباید فقط از رابطه تئوری برای انتخاب نهایی استفاده کرد.
انواع جک هیدرولیک تلسکوپی
جک تلسکوپی یک‌طرفه
در جک تلسکوپی یک‌طرفه، فشار روغن مراحل را باز می‌کند و جمع‌شدن جک با وزن بار، نیروی گرانش، فنر یا یک نیروی خارجی انجام می‌شود. این نوع در مکانیزم‌هایی متداول است که پس از تخلیه فشار، وزن سازه می‌تواند جک را به حالت بسته برگرداند.
مزیت اصلی نوع یک‌طرفه، ساختار داخلی ساده‌تر نسبت به نوع دوطرفه است. بااین‌حال، اگر نیروی خارجی کافی برای برگشت وجود نداشته باشد یا کنترل برگشت اهمیت ویژه‌ای داشته باشد، این انتخاب مناسب نخواهد بود.
جک تلسکوپی دوطرفه
در جک تلسکوپی دوطرفه، فشار روغن هم برای بازشدن و هم برای جمع‌شدن مراحل استفاده می‌شود. این طرح برای نصب افقی، مکانیزم‌های فشاری و کششی یا شرایطی مناسب است که نمی‌توان برای برگشت به وزن بار اعتماد کرد.
جک دوطرفه مسیرهای روغن، سطوح آب‌بندی و قطعات داخلی بیشتری دارد و طراحی ترتیب جمع‌شدن مراحل در آن حساس‌تر است. انتخاب این نوع باید همراه با بررسی مدار، دبی، فشار برگشت و کنترل بار انجام شود.
جک تلسکوپی ترتیبی
در نوع ترتیبی، مراحل یکی پس از دیگری باز و بسته می‌شوند. تغییر سطح مؤثر میان مراحل می‌تواند باعث تغییر نیرو و سرعت در طول کورس شود. این رفتار در بسیاری از کاربردها قابل قبول است، اما باید پیش از ساخت با نیاز ماشین هماهنگ شود.
جک تلسکوپی سنکرون یا هم‌زمان
در برخی پروژه‌ها لازم است مراحل با نسبت یا سرعت کنترل‌شده حرکت کنند تا سرعت خروجی یکنواخت‌تر شود. برای این کار از طراحی داخلی یا مدار خاص استفاده می‌شود. جک سنکرون با یک جک تلسکوپی معمولی یکسان نیست و امکان اجرای آن باید براساس دقت حرکت، بار، فشار، دبی و شرایط نصب بررسی شود.

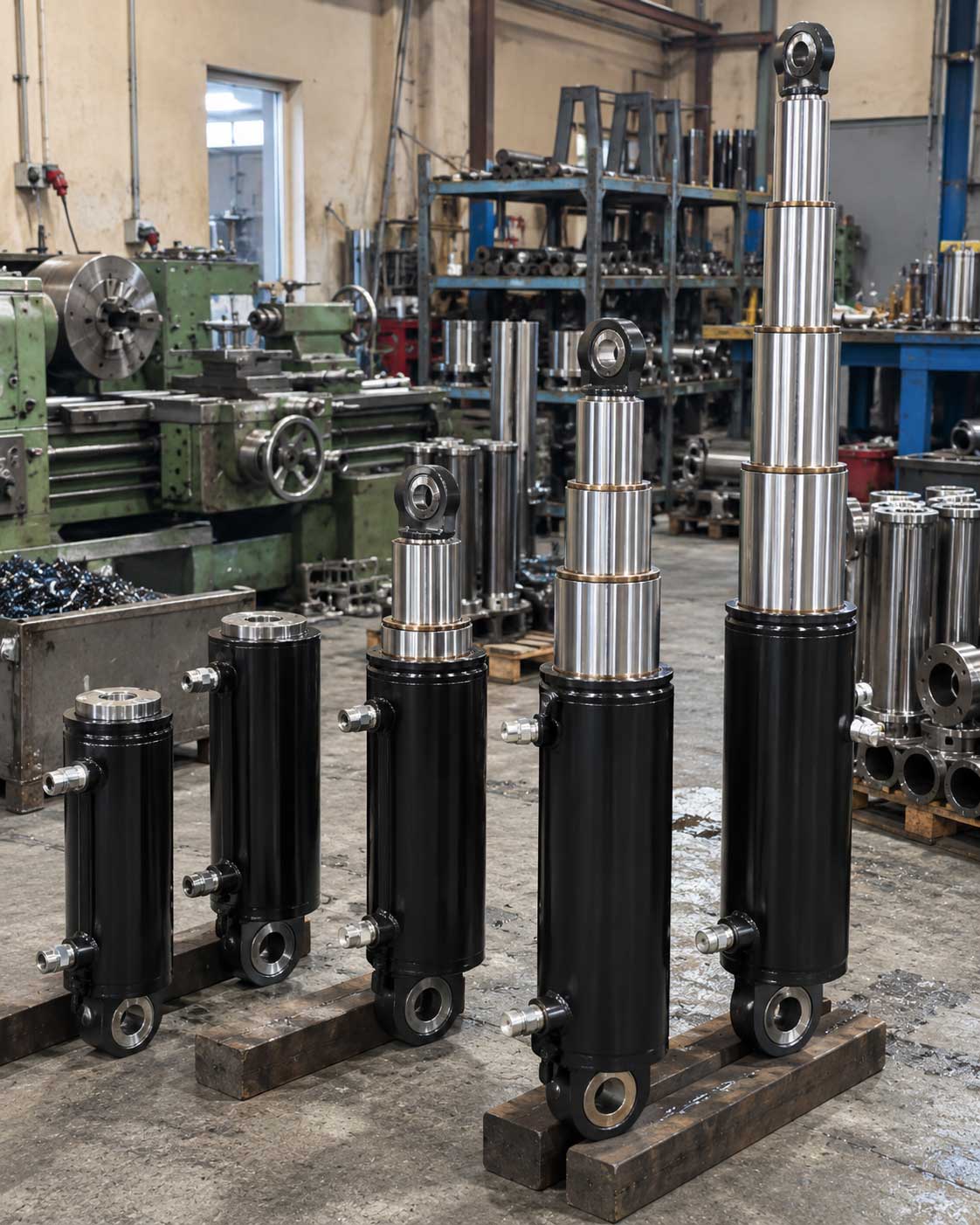

جک دو تا شش‌مرحله‌ای
جک‌های تلسکوپی می‌توانند با تعداد مراحل مختلف ساخته شوند. افزایش تعداد مراحل معمولاً امکان دستیابی به کورس بیشتر از طول بسته محدود را فراهم می‌کند، اما هم‌زمان تعداد آب‌بندها، حساسیت هم‌محوری و پیچیدگی ساخت را بالا می‌برد. تعداد مرحله باید از محاسبات پروژه به دست آید، نه اینکه صرفاً بیشتر بودن آن مزیت تلقی شود.
تفاوت جک تلسکوپی با جک تک‌مرحله‌ای
| معیار | جک تلسکوپی | جک تک‌مرحله‌ای |
|---|---|---|
| ساختار | چند مرحله تودرتو | یک بدنه و یک میله‌پیستون |
| نسبت کورس به طول بسته | بالا | محدودتر |
| فضای نصب برای کورس بلند | کمتر | بیشتر |
| تعداد سطوح آب‌بندی | بیشتر | کمتر |
| پیچیدگی طراحی و ساخت | بیشتر | ساده‌تر |
| تغییر نیرو و سرعت | ممکن است بین مراحل تغییر کند | در طول کورس یکنواخت‌تر است |
| حساسیت به بار جانبی | بالا | بسته به طراحی، معمولاً کمتر |
| نگهداری و تعمیر | تخصصی‌تر | ساده‌تر |
| انتخاب مناسب | کورس بلند و فضای محدود | وقتی فضای کافی و کورس معمولی وجود دارد |
اگر یک جک تک‌مرحله‌ای در فضای دستگاه جا می‌گیرد و کورس لازم را تأمین می‌کند، استفاده از ساختار تلسکوپی همیشه ضروری نیست. جک تلسکوپی زمانی ارزش فنی دارد که محدودیت طول بسته، کورس زیاد یا هندسه دستگاه آن را توجیه کند.
کاربردهای جک هیدرولیک تلسکوپی
کمپرسی و سیستم‌های تخلیه بار
یکی از شناخته‌شده‌ترین کاربردها، بالا بردن اتاق کمپرسی است. در این کاربرد معمولاً کورس بلند، طول بسته محدود، زاویه نصب و پایداری خودرو اهمیت دارند. انتخاب جک فقط با تناژ اسمی انجام نمی‌شود و باید هندسه اتاق و محل نصب محاسبه شود.
برای استعلام جک نیسان، ده‌چرخ یا تریلی باید از صفحات تخصصی جک کمپرسی و جک کمپرسی نیسان استفاده شود؛ زیرا این صفحه درباره ساختار عمومی سیلندر تلسکوپی است.
تریلرهای کشاورزی و صنعتی
جک چندمرحله‌ای می‌تواند در تریلرهای تخلیه‌شونده، ادوات کشاورزی و مکانیزم‌هایی استفاده شود که به تغییر زاویه زیاد نیاز دارند. ابعاد جک باید با ظرفیت مجاز ادوات، لولاها، زیرسازی و فشار سیستم تراکتور یا پاورپک هماهنگ باشد.
بالابرها و سکوهای دسترسی
در بالابرهایی که محدودیت ارتفاع بسته دارند، ساختار تلسکوپی امکان ایجاد حرکت بلندتر را فراهم می‌کند. در این کاربرد، کنترل سرعت، نگهداری بار، جلوگیری از سقوط ناگهانی و هم‌راستایی سازه اهمیت ویژه‌ای دارند.
جرثقیل، دکل و بازوهای متحرک
جک تلسکوپی می‌تواند برای بازکردن دکل، تغییر زاویه یا حرکت بخش‌هایی از بوم و بازو استفاده شود. نباید جک تلسکوپی را با خود بوم تلسکوپی یکی دانست؛ جک تنها عملگر سیستم است و سازه بوم باید بارهای خمشی و جانبی را تحمل کند.
ماشین‌آلات معدنی و راه‌سازی
در تجهیزات سنگین، جک ممکن است با بار زیاد، گردوغبار، ضربه و سیکل کاری سخت مواجه باشد. طراحی آب‌بندی، گردگیر، هم‌پوشانی مراحل، مقاومت کمانشی و حفاظت سطح باید متناسب با این شرایط انجام شود.
تجهیزات انتقال مواد و ماشین‌آلات صنعتی
در واژگون‌کن‌ها، میزهای بالابر، سیستم‌های Push-off، تجهیزات تخلیه و بعضی خطوط تولید، جک تلسکوپی زمانی استفاده می‌شود که حرکت طولانی و فضای بسته محدود هم‌زمان وجود داشته باشند. برای نصب افقی یا حرکت کنترل‌شده در دو جهت، معمولاً بررسی نوع دوطرفه ضروری است.
مشخصات فنی موردنیاز برای طراحی جک تلسکوپی
| پارامتر | دلیل اهمیت |
|---|---|
| کاربرد و نوع حرکت | مشخص می‌کند جک برای بالابری، هل‌دادن، کشیدن یا تغییر زاویه استفاده می‌شود. |
| نیروی لازم در طول کورس | نیروی موردنیاز ممکن است با تغییر هندسه مکانیزم ثابت نباشد. |
| طول بسته | حداکثر فضایی است که جک جمع‌شده می‌تواند اشغال کند. |
| کورس کل | مجموع حرکت موردنیاز همه مراحل را تعیین می‌کند. |
| طول باز | برای کنترل تداخل با سازه و رسیدن به موقعیت نهایی لازم است. |
| تعداد مراحل | از نسبت کورس به طول بسته، قطرها و محدودیت ساخت به دست می‌آید. |
| فشار کاری و حداکثر فشار | مبنای محاسبه نیرو، ضخامت و انتخاب آب‌بند و اتصال است. |
| دبی پمپ | سرعت هر مرحله و زمان کامل حرکت را تحت تأثیر قرار می‌دهد. |
| نوع عملکرد | یک‌طرفه، دوطرفه یا سنکرون بودن مسیر طراحی را تغییر می‌دهد. |
| روش نصب | نوع پایه و امکان چرخش یا هم‌راستایی جک را مشخص می‌کند. |
| جهت نصب | عمودی، مایل یا افقی بودن بر برگشت، بار جانبی و انتخاب مدار اثر دارد. |
| تعداد سیکل | برای انتخاب سطح، گاید، آب‌بند و برنامه نگهداری مهم است. |
| دما و محیط | گردوغبار، رطوبت، مواد خورنده و دما بر متریال و آب‌بندی اثر دارند. |
نکات مهم مهندسی در انتخاب جک چندمرحله‌ای
نیروی کوچک‌ترین مرحله
در بسیاری از طرح‌ها، کوچک‌ترین مرحله کمترین سطح مؤثر و در نتیجه کمترین نیروی خروجی را دارد. باید اطمینان حاصل شود که بار در زمانی که این مرحله فعال می‌شود همچنان قابل حرکت است.
تغییر سرعت میان مراحل
در صورت ثابت‌بودن دبی، مراحل کوچک‌تر سریع‌تر حرکت می‌کنند. اگر ماشین به سرعت یکنواخت نیاز دارد، این موضوع باید در طراحی جک و مدار کنترل شود.
کمانش در طول باز کامل
با افزایش طول باز، احتمال ناپایداری و کمانش بیشتر می‌شود. قطر مراحل، طول آزاد، نحوه مهار دو سر، ضریب ایمنی و بارهای خارج از محور باید بررسی شوند.
هم‌پوشانی مراحل
بخشی از هر مرحله باید در حالت باز داخل مرحله قبلی باقی بماند تا هدایت و پایداری حفظ شود. کم‌کردن بیش‌ازحد هم‌پوشانی برای افزایش کورس می‌تواند لقی، سایش و خطر کمانش را بیشتر کند.
بار جانبی و ناهم‌راستایی
جک برای تولید نیروی محوری طراحی می‌شود. پایه‌های کج، لقی پین‌ها، تغییرشکل شاسی یا هدایت ناقص بار می‌توانند نیروی جانبی به مراحل وارد کنند و باعث خراش، خرابی گاید و نشتی شوند.
فشارهای لحظه‌ای
توقف ناگهانی، ضربه بار، بسته‌شدن مسیر روغن یا رسیدن پرسرعت به انتهای کورس می‌تواند فشاری بالاتر از فشار عادی ایجاد کند. انتخاب شیرهای حفاظتی و کنترل سرعت باید در سطح سیستم انجام شود.
پاکیزگی روغن
به دلیل تعداد بیشتر آب‌بندها و سطوح لغزشی، آلودگی روغن می‌تواند آسیب گسترده‌تری در جک تلسکوپی ایجاد کند. مخزن، فیلتر، شیلنگ و فرایند مونتاژ باید پاکیزه باشند.
آیا مدل‌های TSA تا TSJ جک تلسکوپی هستند؟
کاتالوگ فعلی تورال صنعت خانواده‌های TSA تا TSJ را با قطرها و روش‌های نصب مختلف معرفی می‌کند. این مدل‌ها نشان‌دهنده توان ساخت سیلندرهای استاندارد با آرایش‌های اتصال متنوع هستند، اما نباید بدون تأیید فنی به‌عنوان مدل آماده جک تلسکوپی معرفی شوند.
براساس کاتالوگ:
- خانواده‌های TSA تا TSF بازه قطر اسمی ۴۰ تا ۲۰۰ میلی‌متر، قطر شفت ۲۵ تا ۱۰۰ میلی‌متر و پورت‌های ۳/۸ تا ۱ اینچ دارند.
- خانواده‌های TSG تا TSJ بازه قطر اسمی ۵۰ تا ۱۲۵ میلی‌متر، قطر شفت ۳۰ تا ۶۰ میلی‌متر و پورت‌های ۳/۸ تا ۳/۴ اینچ دارند.
- نقشه‌ها آرایش‌های اتصال متفاوت و ابعادی وابسته به کورس را نشان می‌دهند.
جک تلسکوپی به نقشه اختصاصی مراحل، هم‌پوشانی، مسیرهای روغن، گایدها و آب‌بندی نیاز دارد. بنابراین جدول مدل‌های کاتالوگ برای معرفی توان عمومی طراحی و ساخت تورال صنعت استفاده می‌شود و مشخصات جک تلسکوپی هر پروژه جداگانه تعیین خواهد شد.
مراحل طراحی و ساخت جک هیدرولیک تلسکوپی در تورال صنعت
۱. دریافت اطلاعات پروژه
کاربرد، نیرو، کورس، طول بسته، فشار، دبی، روش نصب، جهت حرکت و شرایط محیطی دریافت می‌شوند. اگر جک قبلی وجود دارد، نمونه یا نقشه آن نیز بررسی می‌شود.
۲. انتخاب نوع و تعداد مراحل
براساس نسبت کورس به طول بسته، قطر قابل نصب، نیروی لازم و نوع برگشت، ساختار یک‌طرفه یا دوطرفه و تعداد مراحل تعیین می‌شود.
۳. محاسبه قطرها، نیرو و سرعت
نیروی هر مرحله، سرعت تقریبی، حجم روغن، احتمال کمانش و طول هم‌پوشانی بررسی می‌شوند. مدار موجود نیز باید توان تأمین فشار و دبی لازم را داشته باشد.
۴. طراحی اتصالات و پورت‌ها
دو سر جک، قطر پین‌ها، عرض گوشواره، محل فلنج یا پین میانی و جهت پورت با سازه دستگاه تطبیق داده می‌شوند.
۵. تأیید مشخصات پیش از تولید
ابعاد کلیدی و دامنه سفارش با مشتری نهایی می‌شوند تا احتمال مغایرت در زمان نصب کاهش یابد.
۶. ساخت و ماشین‌کاری قطعات
بدنه، مراحل، گلویی‌ها، گایدها، اتصالات و قطعات داخلی طبق طرح ساخته می‌شوند. کیفیت سطح و تلرانس میان مراحل برای حرکت روان و آب‌بندی اهمیت دارد.

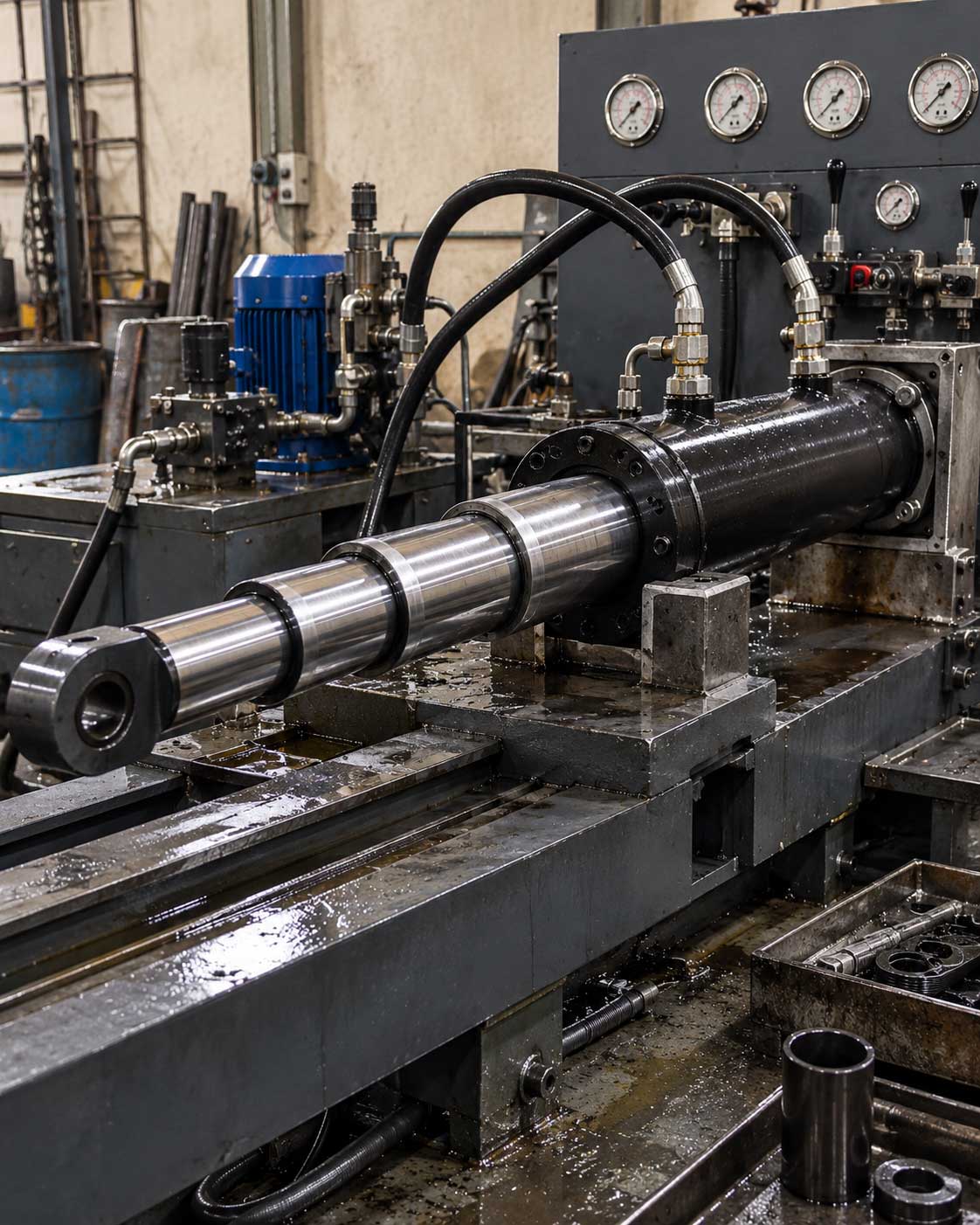

۷. مونتاژ و کنترل نهایی
پس از تمیزکاری و مونتاژ، حرکت مراحل، ترتیب عملکرد، آب‌بندی و تحمل فشار براساس مشخصات فنی توافق‌شده کنترل می‌شوند.
برای سفارش جک تلسکوپی چه اطلاعاتی ارسال کنیم؟
برای بررسی سریع‌تر، پیام یا درخواست خود را با این اطلاعات ارسال کنید:
- کاربرد جک و نوع دستگاه؛
- نیروی موردنیاز یا وزن و هندسه بار؛
- طول جک در حالت کاملاً بسته؛
- کورس کل یا طول کاملاً باز؛
- تعداد مراحل موجود یا محدودیت قطر و فضا؛
- نوع یک‌طرفه، دوطرفه یا نیاز به حرکت هماهنگ؛
- فشار کاری و حداکثر فشار مدار؛
- دبی پمپ و زمان مطلوب باز و بسته‌شدن؛
- نوع اتصال دو سر، قطر پین‌ها و عرض محل نصب؛
- جهت و سایز پورت‌های روغن؛
- شرایط محیطی و تعداد تقریبی سیکل؛
- نقشه، عکس و نمونه جک قبلی در صورت وجود؛
- تعداد موردنیاز و دامنه سفارش؛
- مشخص‌کردن نیاز به خود جک یا بررسی پاورپک و اجزای مدار.
اگر همه این اطلاعات در دسترس نیست، عکس دستگاه و جک، کاربرد، طول بسته، کورس و فشار مدار نقطه شروع مناسبی هستند. کارشناسان فنی موارد تکمیلی را اعلام خواهند کرد.
ساخت جک تلسکوپی از روی نمونه
اگر جک موجود فرسوده، شکسته یا کمیاب شده باشد، امکان ساخت جایگزین پس از بررسی نمونه وجود دارد. در مهندسی معکوس، فقط ابعاد ظاهری کافی نیست؛ مسیرهای روغن، ترتیب حرکت، طول هم‌پوشانی، محل استاپ‌ها، نوع آب‌بندی، قطرهای مؤثر و فشار کاری نیز باید استخراج شوند.
اگر خرابی جک قبلی ناشی از ضعف طراحی، کمانش، بار جانبی یا فشار نامناسب بوده باشد، کپی‌کردن بدون اصلاح می‌تواند همان خرابی را تکرار کند. در چنین شرایطی، علت خرابی باید پیش از نهایی‌شدن طرح جدید بررسی شود.
تعمیر جک تلسکوپی یا ساخت جک جدید؟
تعمیر زمانی قابل بررسی است که مراحل دچار تغییرشکل شدید نشده باشند، سطوح داخلی قابلیت بازیابی داشته باشند، اتصالات سالم باشند و طرح جک با کاربرد فعلی سازگار باشد. تعویض آب‌بند بدون اصلاح خراش، کجی یا ناهم‌راستایی معمولاً راه‌حل پایدار نیست.
ساخت جک جدید ممکن است زمانی منطقی‌تر باشد که:
- مراحل خمیده یا بیضی شده باشند؛
- سطوح آب‌بندی عمیقاً آسیب دیده باشند؛
- قطعات اصلی ترک یا تغییرشکل داشته باشند؛
- جک قبلی از ابتدا برای فشار یا بار پروژه مناسب نباشد؛
- قطعات و آب‌بندهای آن قابل تأمین نباشند؛
- تغییر دستگاه به کورس، اتصال یا عملکرد متفاوت نیاز داشته باشد.
تصمیم میان تعمیر و ساخت پس از بازدید، اندازه‌گیری و برآورد هزینه انجام می‌شود.
عیب‌یابی جک هیدرولیک تلسکوپی
| نشانه | علت‌های احتمالی | اقدام پیشنهادی |
|---|---|---|
| یک مرحله باز نمی‌شود | گیر مکانیکی، آلودگی، آسیب گاید، مشکل مسیر روغن یا ناکافی‌بودن فشار | کار متوقف و جک و مدار به‌صورت تخصصی بررسی شوند. |
| ترتیب مراحل تغییر کرده است | اختلاف اصطکاک، خرابی آب‌بند، آسیب داخلی یا تغییر بار | ترتیب حرکت با بار و فشار کنترل و علت داخلی بررسی شود. |
| جک در یکی از مراحل ضعیف می‌شود | سطح مؤثر کوچک‌تر، افت فشار، نشتی داخلی یا بار بیش از طراحی | فشار و نیروی لازم در همان نقطه از کورس اندازه‌گیری شود. |
| سرعت بین مراحل ناگهان تغییر می‌کند | تغییر طبیعی سطح مؤثر یا ایراد در کنترل دبی | با رفتار طراحی مقایسه و در صورت نیاز مدار اصلاح شود. |
| نشتی از میان مراحل | خرابی آب‌بند، خراش سطح، لقی گاید یا آلودگی | فقط آب‌بند تعویض نشود؛ سطوح و هم‌راستایی نیز کنترل شوند. |
| جک کامل جمع نمی‌شود | گیر مرحله، فشار برگشت، آلودگی، کجی یا نیروی برگشت ناکافی | از اعمال ضربه یا فشار اضافی خودداری و علت بررسی شود. |
| لرزش و حرکت ناپیوسته | وجود هوا، کمبود روغن، دبی نامناسب یا اصطکاک داخلی | هواگیری و سلامت مدار و جک کنترل شود. |
| خراش یک‌طرفه روی مراحل | بار جانبی، پایه‌های ناهم‌راستا یا بوش و پین فرسوده | هندسه نصب پیش از تعمیر جک اصلاح شود. |
| ضربه در انتهای کورس | سرعت زیاد، کورس اشتباه، ایراد شیر یا نبود کنترل مناسب | ادامه کار متوقف و مدار و استاپ‌ها بررسی شوند. |
نگهداری جک تلسکوپی
- مراحل بازشده را تمیز نگه دارید و اجازه ندهید گل، شن یا براده روی سطح باقی بماند.
- وضعیت گردگیرها و آب‌بندهای خارجی به‌صورت دوره‌ای کنترل شود.
- پین‌ها، بوش‌ها و پایه‌ها از نظر لقی، ترک و ناهم‌راستایی بررسی شوند.
- سطح و پاکیزگی روغن و وضعیت فیلتر مطابق برنامه نگهداری دستگاه کنترل شوند.
- شیلنگ‌ها و اتصالات از نظر سایش، نشتی، خم تند و تماس با اجزای متحرک بازدید شوند.
- فشارشکن بدون اندازه‌گیری و تأیید فنی تنظیم نشود.
- جک با سرعت زیاد به انتهای کورس کوبیده نشود.
- بارگذاری خارج از محور و استفاده از جک به‌عنوان راهنمای مکانیکی سازه محدود شود.
- هنگام توقف طولانی، وضعیت نگهداری جک مطابق دستورالعمل همان دستگاه باشد.
هشدار ایمنی: جک تلسکوپی وسیله بلندکردن است و نباید تنها تکیه‌گاه ایمن بار یا سازه بالارفته باشد. پیش از حضور در محدوده خطر، سازه باید با نگهدارنده مکانیکی مناسب مهار، منبع توان خاموش و فشار مدار تخلیه شود. نشتی روغن پرفشار را با دست بررسی نکنید.
چرا سفارش ساخت جک تلسکوپی به تورال صنعت؟
- طراحی و ساخت متناسب با کاربرد، نه انتخاب صرفاً براساس نام یا تناژ؛
- امکان بررسی نمونه، نقشه و مشخصات واقعی دستگاه؛
- محاسبه تعداد مراحل، قطرها، نیرو، سرعت و کورس موردنیاز؛
- امکان سفارشی‌سازی نوع اتصال، پورت و طول بسته؛
- بررسی ساختار یک‌طرفه یا دوطرفه متناسب با مدار؛
- کنترل مشخصات فنی پیش از تولید و آزمون عملکرد پس از مونتاژ؛
- ارتباط مستقیم مشتری با مجموعه سازنده برای رفع ابهام‌های فنی.
سفارش و استعلام قیمت جک هیدرولیک تلسکوپی
برای شروع سفارش، لازم نیست نقشه کامل داشته باشید. مشخصات موجود، عکس جک و دستگاه و محدودیت‌های پروژه را ارسال کنید تا امکان طراحی یا ساخت بررسی شود. اگر جک فعلی در اختیار شماست، عکس کامل آن در حالت بسته، تصاویر دو سر اتصال، پورت‌ها و پلاک مشخصات را نیز بفرستید.
برای دریافت مشاوره فنی و قیمت ساخت، مشخصات جک تلسکوپی موردنیاز را از طریق پیام برای کارشناسان تورال صنعت ارسال کنید یا با واحد فنی تماس بگیرید. پس از بررسی اطلاعات و تعیین دامنه سفارش، مشخصات پیشنهادی و قیمت اعلام می‌شود.
سؤالات متداول درباره جک هیدرولیک تلسکوپی
جک هیدرولیک تلسکوپی چه تفاوتی با جک معمولی دارد؟
جک تلسکوپی چند مرحله تودرتو دارد و می‌تواند از طول بسته کمتر، کورس بلندتری ایجاد کند. جک معمولی تنها یک مرحله دارد و برای همان کورس معمولاً به فضای نصب بیشتری نیاز خواهد داشت.
قیمت جک هیدرولیک تلسکوپی چقدر است؟
قیمت به تعداد مراحل، قطرها، کورس، طول بسته، فشار کاری، نوع یک‌طرفه یا دوطرفه، روش نصب، متریال، آب‌بندی و تعداد سفارش بستگی دارد. قیمت دقیق پس از دریافت مشخصات فنی اعلام می‌شود.
جک تلسکوپی یک‌طرفه بهتر است یا دوطرفه؟
اگر وزن بار یا نیروی خارجی بتواند جک را جمع کند، نوع یک‌طرفه معمولاً ساختار ساده‌تری دارد. اگر برگشت باید با فشار روغن انجام شود یا جک افقی نصب شده باشد، نوع دوطرفه قابل بررسی است. انتخاب نهایی به کاربرد و مدار بستگی دارد.
چرا نیروی جک در مراحل مختلف تغییر می‌کند؟
سطح مؤثر مراحل یکسان نیست. در فشار ثابت، مرحله بزرگ‌تر نیروی بیشتری ایجاد می‌کند و مراحل کوچک‌تر نیروی کمتری دارند. به همین دلیل نیروی موردنیاز باید در کل کورس بررسی شود.
چرا سرعت جک تلسکوپی بین مراحل تغییر می‌کند؟
در دبی ثابت، مرحله دارای سطح مؤثر کمتر سریع‌تر حرکت می‌کند. اگر سرعت یکنواخت لازم باشد، جک و مدار باید برای حرکت هماهنگ یا کنترل‌شده طراحی شوند.
جک تلسکوپی چند مرحله دارد؟
بسته به کورس، طول بسته و قطر قابل نصب می‌تواند دو، سه، چهار، پنج یا شش مرحله و در پروژه‌های خاص ساختار دیگری داشته باشد. تعداد بیشتر همیشه بهتر نیست و باید از محاسبات به دست آید.
آیا تورال صنعت جک تلسکوپی را از روی نمونه می‌سازد؟
امکان ساخت از روی نمونه پس از بررسی فنی وجود دارد. ابعاد، مسیرهای روغن، ترتیب مراحل، اتصالات، آب‌بندی و فشار کاری نمونه باید استخراج و تأیید شوند.
آیا می‌توان جک تلسکوپی را افقی نصب کرد؟
امکان نصب افقی به نوع طراحی، نحوه هدایت بار و مدار برگشت وابسته است. در این حالت معمولاً نمی‌توان برای جمع‌شدن به گرانش متکی بود و بار جانبی باید با دقت کنترل شود.
آیا جک تلسکوپی برای کمپرسی مناسب است؟
بله، جک تلسکوپی در بسیاری از کمپرسی‌ها استفاده می‌شود؛ اما تعداد مراحل، ظرفیت و محل نصب باید براساس اتاق، بار، لولا، زاویه تخلیه و فشار مدار تعیین شوند. برای سفارش کمپرسی از صفحه تخصصی جک کمپرسی استفاده کنید.
آیا امکان سفارش جک تلسکوپی همراه با پاورپک وجود دارد؟
خود جک و پاورپک دو بخش جداگانه هستند. هنگام استعلام باید مشخص کنید فقط سیلندر نیاز دارید یا بررسی پاورپک، شیر و اجزای مدار نیز مدنظر است تا دامنه پیشنهاد فنی روشن باشد.
زمان ساخت جک تلسکوپی چقدر است؟
زمان تحویل پس از نهایی‌شدن مشخصات، پیچیدگی طرح، تعداد مراحل، تأمین متریال و برنامه تولید اعلام می‌شود. پیش از تأیید نقشه یا مشخصات نمی‌توان زمان دقیقی تعیین کرد.
