در انتخاب یا طراحی جک هیدرولیک، فقط قطر پیستون و شفت اهمیت ندارد؛ کورس جک هیدرولیک نیز یکی از مشخصات اصلی است که میزان جابه‌جایی جک را تعیین می‌کند. به زبان ساده، کورس مشخص می‌کند میل‌پیستون از حالت بسته تا حالت کاملا باز چه مسافتی را طی می‌کند. انتخاب نادرست کورس ممکن است باعث شود جک دامنه حرکت موردنیاز دستگاه را تأمین نکند یا در فضای درنظرگرفته‌شده برای نصب جا نشود. در ادامه بررسی می‌کنیم کورس جک هیدرولیک چیست، چگونه اندازه‌گیری و محاسبه می‌شود و برای انتخاب کورس مناسب باید چه عواملی را در نظر گرفت.
کورس جک هیدرولیک چیست؟
کورس جک هیدرولیک یا Stroke، فاصله‌ای است که میل‌پیستون از حالت کاملا بسته تا حالت کاملا باز طی می‌کند. این مقدار معمولا بر حسب میلی‌متر بیان می‌شود و میزان جابه‌جایی خطی جک را مشخص می‌کند. همین مفهوم در مشخصات فنی سیلندرها با عنوان کورس سیلندر هیدرولیک نیز به کار می‌رود. برای مثال، وقتی گفته می‌شود کورس یک جک 500 میلی‌متر است، یعنی میل‌پیستون در حرکت کامل خود از وضعیت جمع‌شده تا باز، 500 میلی‌متر جابه‌جا می‌شود. بنابراین کورس به میزان حرکت میل‌پیستون اشاره دارد و نباید آن را با طول کلی جک یا طول بدنه سیلندر اشتباه گرفت.

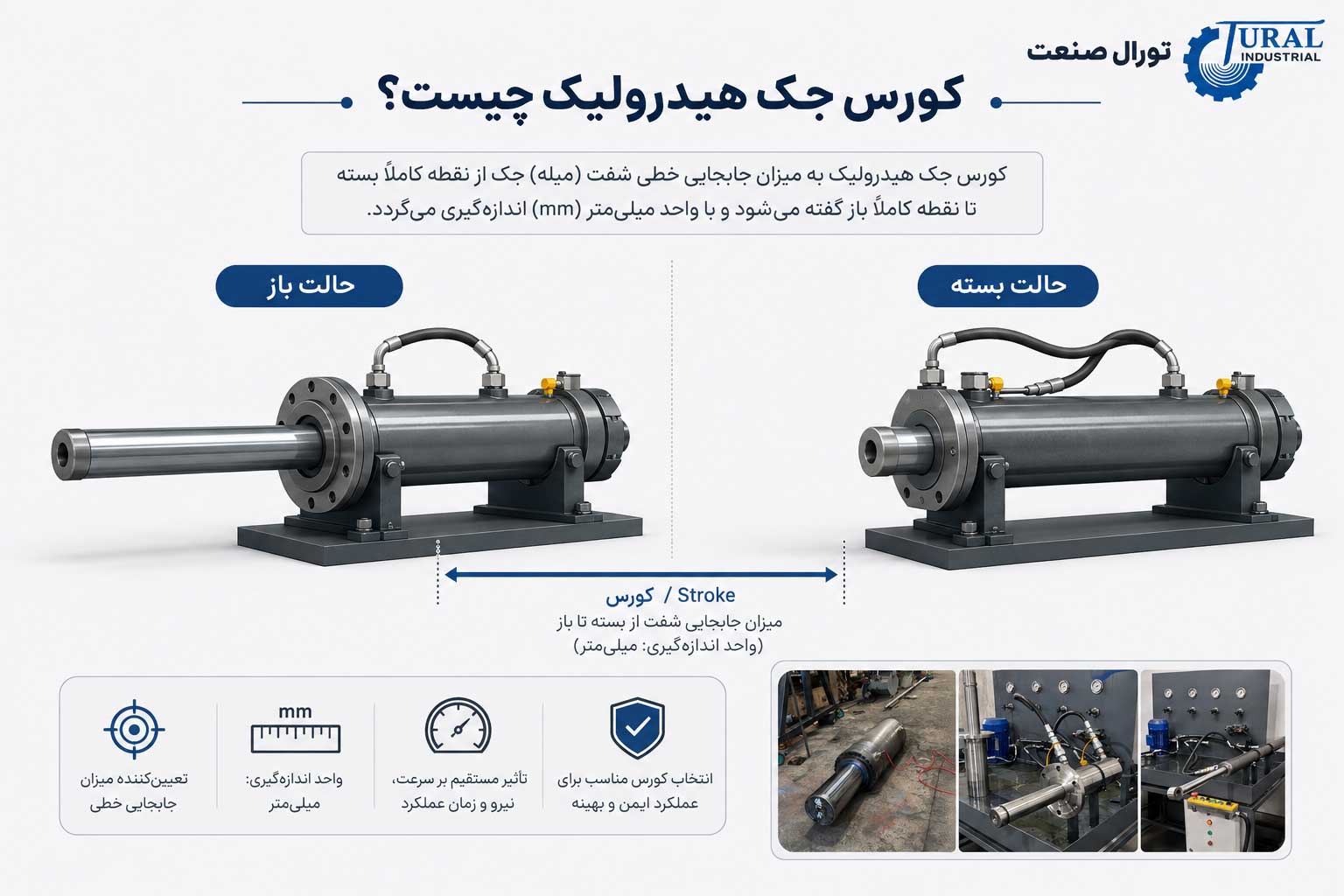

کورس جک هیدرولیک چیست
کورس جک از کجا تا کجا اندازه‌گیری می‌شود؟
برای اندازه‌گیری کورس باید مقدار جابه‌جایی واقعی میل‌پیستون بین دو موقعیت انتهایی جک هیدرولیک را در نظر گرفت. در اندازه‌گیری عملی، معمولاً فاصله بین دو نقطه مرجع مشخص روی جک یا اتصالات آن در حالت کاملاً بسته و کاملاً باز مقایسه می‌شود. نکته مهم این است که در هر دو اندازه‌گیری باید دقیقاً از نقاط مرجع یکسان استفاده شود. برای درک بهتر، سه مشخصه را باید از یکدیگر جدا کنیم:
- طول کورس: مقدار جابه‌جایی میل‌پیستون.
- طول یا فاصله مرجع در حالت بسته: فاصله موردنظر زمانی که جک کاملاً جمع شده است.
- طول یا فاصله مرجع در حالت باز: همان فاصله زمانی که جک به انتهای مسیر بازشدن رسیده است.
به همین دلیل، اصطلاحاتی مانند «جک یک‌متری» به‌تنهایی دقیق نیستند؛ زیرا مشخص نمی‌کنند منظور کورس یک متر، طول بسته یک متر یا طول باز یک متر است.
نحوه محاسبه کورس جک هیدرولیک
اگر طول یا فاصله مرجع جک در حالت بسته و باز مشخص باشد، محاسبه کورس ساده است:
کورس جک = فاصله در حالت کاملا باز − فاصله در حالت کاملا بسته
شرط اصلی این است که هر دو مقدار از نقاط مرجع یکسان اندازه‌گیری شوند.
مثال محاسبه کورس جک
فرض کنید فاصله بین دو نقطه مرجع جک در حالت بسته 800 میلی‌متر و در حالت کاملاً باز 1300 میلی‌متر باشد:
1300 − 800 = 500 میلی‌متر
بنابراین کورس این جک 500 میلی‌متر است. برای اندازه‌گیری دقیق، بهتر است جک در هر دو حالت واقعاً به انتهای مسیر خود رسیده باشد و محل اندازه‌گیری نیز تغییر نکند.

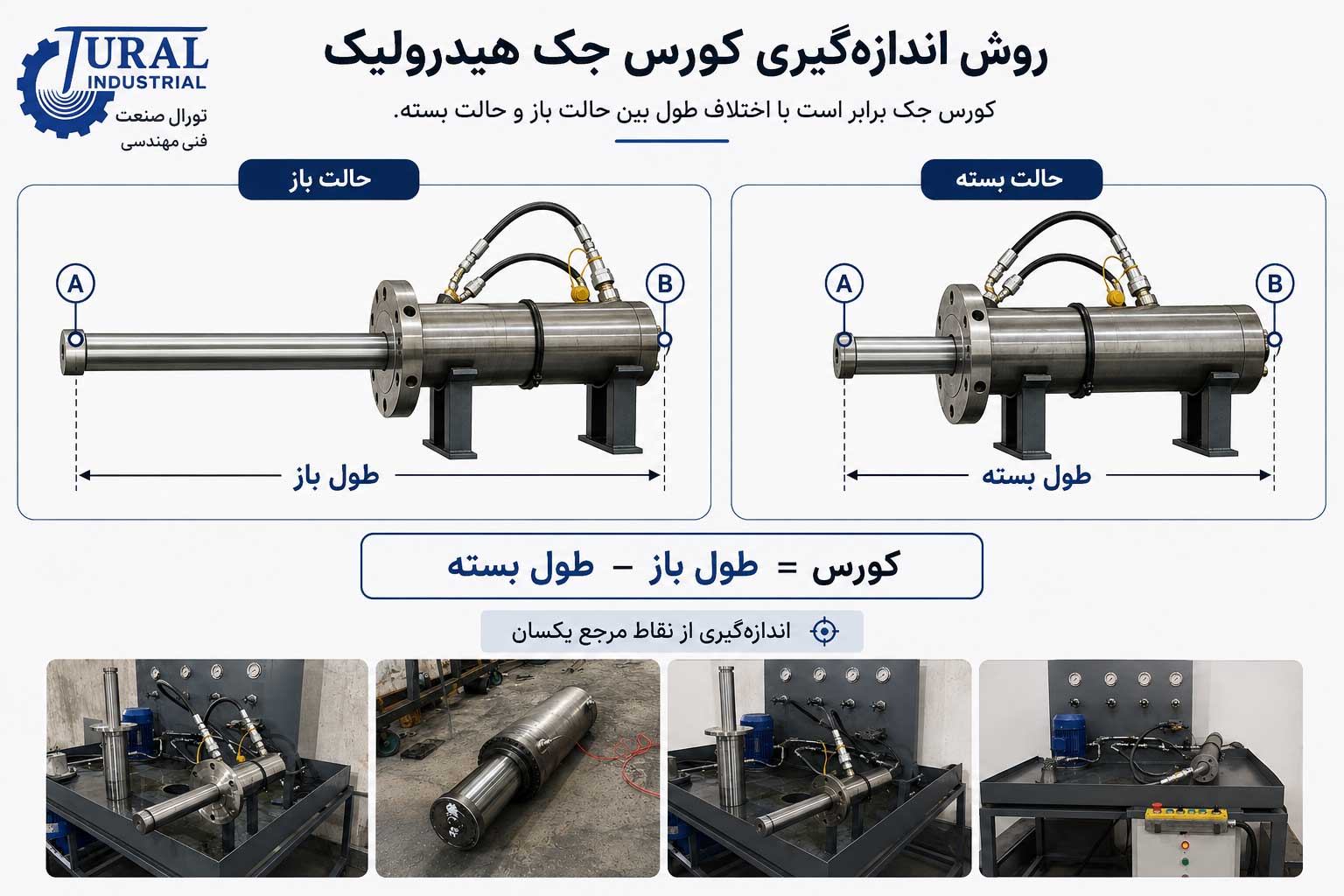

نحوه محاسبه کورس جک هیدرولیک
تفاوت طول کورس با طول جک چیست؟
طول کورس و طول جک دو مشخصه متفاوت هستند. کورس مقدار حرکت میل‌پیستون را نشان می‌دهد، اما طول جک بیانگر ابعاد یا فاصله مرجع آن در وضعیت بسته یا باز است.
| مشخصه | مفهوم |
|---|---|
| طول کورس | مقدار جابه‌جایی میل‌پیستون از حالت بسته تا باز |
| طول بسته جک | طول یا فاصله مرجع جک در حالت کاملاً جمع‌شده |
| طول باز جک | طول یا فاصله مرجع جک در حالت کاملاً باز |
بنابراین کورس 1000 میلی‌متر لزوما به این معنا نیست که طول بسته جک نیز 1000 میلی‌متر است. ابعاد واقعی جک علاوه بر کورس، به ساختار سیلندر، پیستون، گلویی، اتصالات و نحوه طراحی آن نیز بستگی دارد. به همین دلیل در سفارش یا طراحی جک، بهتر است کورس و محدودیت طول نصب به‌صورت جداگانه مشخص شوند.

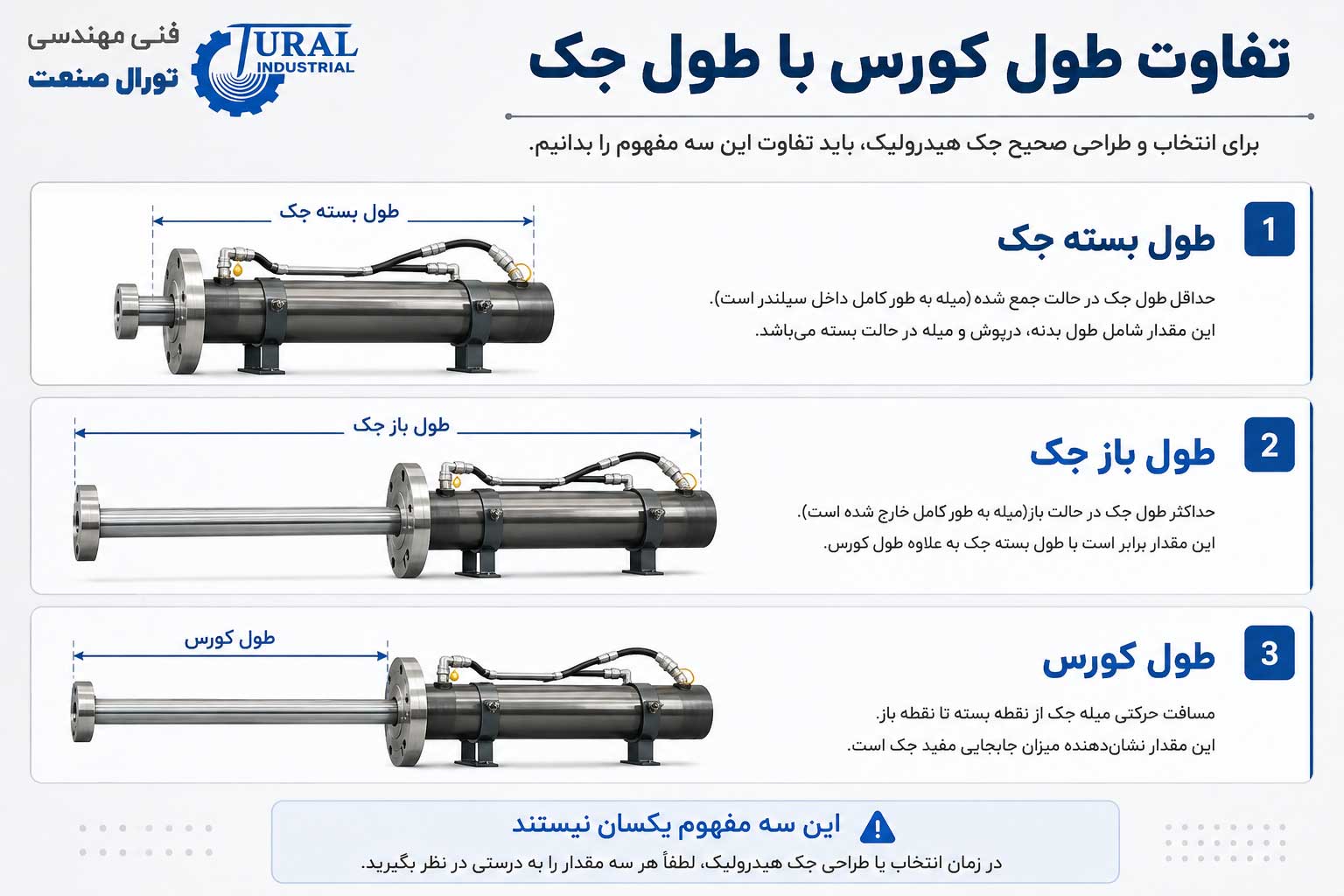

تفاوت طول کورس با طول جک
کورس رفت و کورس برگشت جک هیدرولیک چیست؟
حرکت میل‌پیستون در دو جهت معمولاً با عنوان کورس رفت و کورس برگشت بیان می‌شود.
کورس رفت
کورس رفت حرکت میل‌پیستون از موقعیت اولیه به موقعیت انتهایی است؛ برای مثال زمانی که شفت از داخل سیلندر خارج می‌شود و جک باز می‌شود.
کورس برگشت
کورس برگشت حرکت میل‌پیستون از موقعیت انتهایی به موقعیت اولیه است؛ یعنی شفت دوباره به داخل سیلندر بازمی‌گردد. در جک‌های دوطرفه، رفت و برگشت با فشار روغن کنترل می‌شود. در بعضی طراحی‌های خاص، میل‌پیستون از هر دو سمت سیلندر خارج می‌شود. این ساختار که با عنوان جک هیدرولیک دو سر شفت شناخته می‌شود، می‌تواند برای مکانیزم‌هایی که به خروجی شفت از دو سمت یا رفتار مشابه‌تر در رفت و برگشت نیاز دارند مناسب باشد در برخی جک‌های یک‌طرفه، فشار روغن حرکت را در یک جهت ایجاد می‌کند و برگشت می‌تواند با وزن بار، فنر یا نیروی خارجی انجام شود. در نتیجه، «رفت» و «برگشت» جهت حرکت جک را مشخص می‌کنند، نه مقدار طول کورس.
کورس مناسب جک هیدرولیک چگونه انتخاب می‌شود؟
انتخاب کورس مناسب انواع جک هیدرولیک باید براساس میزان جابه‌جایی موردنیاز دستگاه انجام شود. بنابراین این تصور که «هرچه کورس بیشتر باشد بهتر است» درست نیست. مهم‌ترین عوامل مؤثر در انتخاب کورس عبارت‌اند از:
- مقدار حرکت موردنیاز: جک باید کل دامنه حرکت مکانیزم را پوشش دهد.
- فضای موجود برای نصب: طول بسته جک باید با فضای دستگاه سازگار باشد.
- نحوه نصب: محل و زاویه قرارگیری جک می‌تواند روی حرکت واقعی موردنیاز تأثیر بگذارد.
- قطر و طول شفت: در کورس‌های بلند، طراحی شفت اهمیت بیشتری پیدا می‌کند.
- میزان و جهت بار: نحوه اعمال نیرو باید در طراحی سیلندر در نظر گرفته شود.
- نیروهای جانبی: واردشدن نیروی جانبی می‌تواند باعث خمش شفت و افزایش سایش شود.
- محدودیت طول باز: جک در انتهای مسیر نباید با سایر اجزای دستگاه تداخل داشته باشد.
در کورس‌های بلند، طول شفت و نوع نصب اهمیت بیشتری دارند؛ زیرا افزایش طول آزاد میل‌پیستون می‌تواند پایداری آن را در برابر خمش و کمانش کاهش دهد. بنابراین کورس نباید مستقل از قطر شفت، شرایط بارگذاری و نحوه نصب انتخاب شود.
کورس بلند جک هیدرولیک یعنی چه؟
کورس بلند یک عدد ثابت و جهانی ندارد. بلند یا کوتاه بودن کورس به ابعاد جک، قطر شفت و پیستون، نوع نصب، میزان بار و کاربرد دستگاه بستگی دارد. ممکن است یک مقدار کورس در یک تجهیز کاملا عادی باشد، اما همان مقدار در دستگاهی دیگر به‌دلیل محدودیت فضای نصب یا شرایط بارگذاری، کورس بلند محسوب شود. در جک‌های دارای کورس زیاد، طراحی شفت، نحوه نصب و شرایط بارگذاری باید با دقت بیشتری بررسی شود. برای آشنایی بیشتر با طراحی و کاربرد این دسته از سیلندرها می‌توانید صفحه جک هیدرولیک کورس بلند را مشاهده کنید.
اگر فضای نصب کم ولی کورس زیاد بخواهیم چه کنیم؟
اگر فضای نصب اجازه استفاده از یک جک تک‌مرحله‌ای بلند را ندهد اما دستگاه به جابه‌جایی زیادی نیاز داشته باشد، یکی از راهکارها استفاده از جک هیدرولیک تلسکوپی است. در این نوع جک چند مرحله داخل یکدیگر قرار می‌گیرند و به‌صورت متوالی باز می‌شوند. در نتیجه می‌توان در حالت جمع‌شده طول نسبتاً کمی داشت اما هنگام بازشدن به کورس بیشتری دست پیدا کرد.
آیا افزایش کورس باعث افزایش قدرت جک می‌شود؟
خیر. افزایش کورس به‌طور مستقیم باعث افزایش نیروی جک هیدرولیک نمی‌شود. کورس مشخص می‌کند میل‌پیستون چه مسافتی را طی می‌کند، در حالی که نیروی جک در درجه اول به فشار روغن و سطح مؤثر پیستون بستگی دارد. بنابراین ممکن است دو جک کورس‌های متفاوتی داشته باشند اما در شرایط یکسان از نظر فشار و سطح پیستون، نیروی مشابهی تولید کنند. البته افزایش کورس روی طراحی مکانیکی جک اثر می‌گذارد. هرچه طول حرکت شفت بیشتر شود، عواملی مانند قطر و طول شفت، نحوه نصب، پایداری در برابر کمانش و نیروهای جانبی اهمیت بیشتری پیدا می‌کنند.
در مجله تورال صنعت بخوانید: محاسبه نیروی جک هیدرولیک؛ فرمول + مثال و جدول تناژ
هنگام سفارش جک هیدرولیک چه اطلاعاتی باید اعلام کنیم؟
برای سفارش یا ساخت جک هیدرولیک، اعلام کورس به‌تنهایی کافی نیست. هرچه اطلاعات مربوط به شرایط کاری دستگاه دقیق‌تر باشد، انتخاب مشخصات جک نیز دقیق‌تر انجام می‌شود. مهم‌ترین اطلاعات موردنیاز عبارت‌اند از:
- طول کورس موردنیاز
- فضای موجود و طول مجاز جک در حالت بسته
- نیروی موردنیاز
- فشار کاری سیستم
- نحوه نصب و نوع اتصالات
- نوع و جهت بار
- نوع عملکرد جک؛ یک‌طرفه یا دوطرفه
- شرایط کاری و تعداد سیکل‌های حرکت
اگر همه ابعاد فنی را نمی‌دانید، بهتر است به‌جای انتخاب تقریبی قطر شفت، پیستون یا کورس، میزان جابه‌جایی، بار، فشار کاری، فضای نصب و نحوه قرارگیری جک را مشخص کنید. کارشناسان تورال صنعت می‌توانند براساس شرایط کاری دستگاه، مشخصات موردنیاز برای طراحی و ساخت جک هیدرولیک را بررسی کنند.
جمع‌بندی
کورس جک هیدرولیک مقدار جابه‌جایی میل‌پیستون از حالت کاملاً بسته تا حالت کاملاً باز است. این مشخصه با طول کلی جک یکسان نیست و باید هنگام اندازه‌گیری، طراحی یا سفارش سیلندر به‌صورت جداگانه مشخص شود. برای انتخاب کورس مناسب نیز تنها مقدار حرکت اهمیت ندارد؛ فضای نصب، طول بسته، قطر و طول شفت، میزان بار، نحوه نصب و شرایط کاری باید هم‌زمان بررسی شوند. اگر در تعیین کورس یا سایر مشخصات جک مطمئن نیستید، بهتر است ابتدا دامنه حرکت دستگاه و محدودیت‌های نصب مشخص شوند و سپس ابعاد سیلندر براساس شرایط واقعی پروژه انتخاب شود.
سوالات متداول
آیا جک هیدرولیک یک‌متری یعنی کورس آن یک متر است؟
خیر. اصطلاح «جک یک‌متری» به‌تنهایی مشخص نمی‌کند منظور کورس، طول بسته یا طول باز جک است. برای مشخصات دقیق باید طول کورس و ابعاد نصب به‌صورت جداگانه اعلام شوند.
چه کورسی، کورس بلند محسوب می‌شود؟
برای کورس بلند عدد ثابت و عمومی وجود ندارد. این موضوع به ابعاد سیلندر، قطر شفت و پیستون، نوع نصب، میزان بار و کاربرد دستگاه بستگی دارد.
اگر فضای نصب کم باشد ولی به کورس زیادی نیاز داشته باشیم چه کنیم؟
در چنین شرایطی می‌توان استفاده از جک هیدرولیک تلسکوپی را بررسی کرد. طراحی چندمرحله‌ای این جک‌ها امکان ایجاد کورس زیاد را با طول جمع‌شده کمتر فراهم می‌کند.
