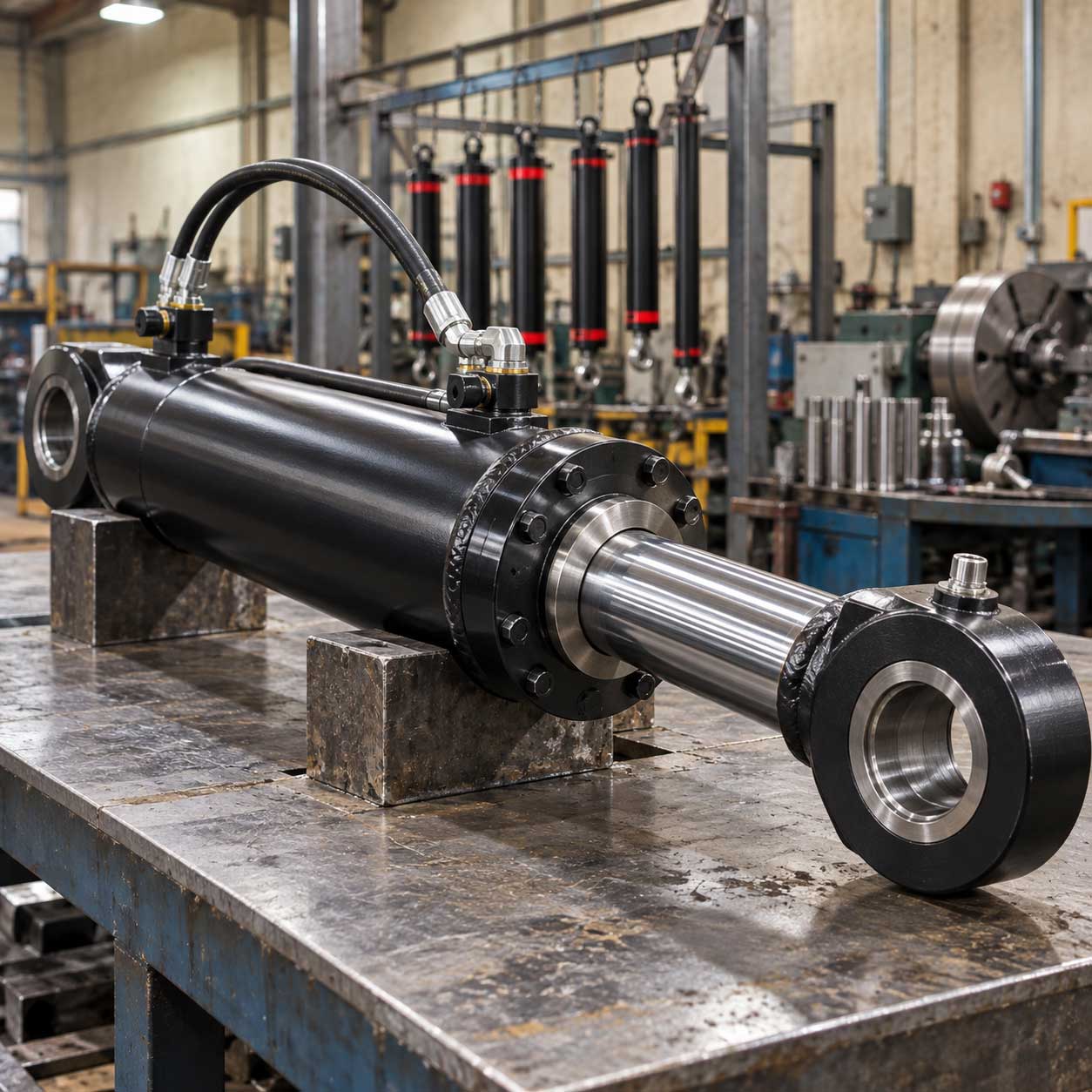

جک هیدرولیک بیل مکانیکی چیست؟
جک هیدرولیک بیل مکانیکی یا سیلندر هیدرولیک بیل مکانیکی، یک عملگر خطی است که انرژی روغن تحت فشار را به نیرو و حرکت مکانیکی تبدیل می‌کند. روغن هیدرولیک از طریق پورت‌های جک وارد یکی از دو سمت پیستون می‌شود و با ایجاد فشار روی سطح مؤثر پیستون، شفت را به حرکت درمی‌آورد.
حرکت خطی شفت از طریق نقاط اتصال، پین‌ها و مکانیزم دستگاه به حرکت زاویه‌ای بوم، استیک یا باکت تبدیل می‌شود. به همین دلیل جک هیدرولیک را نباید با کل بازو یا دکل بیل مکانیکی یکسان دانست؛ جک قطعه‌ای است که نیروی لازم برای حرکت این اجزا را ایجاد می‌کند.
جک‌های اصلی بوم، استیک و باکت در بیشتر بیل‌های مکانیکی به‌صورت دوطرفه کار می‌کنند؛ یعنی حرکت باز و بسته شدن آن‌ها با فشار روغن کنترل می‌شود. با این حال، مشخصات هر جک به مدل دستگاه، محل نصب، فشار مدار و هندسه مکانیزم وابسته است.
انواع جک هیدرولیک بیل مکانیکی
بیل‌های مکانیکی معمولا دارای سه جک اصلی برای حرکت بوم، استیک و باکت هستند. بعضی مدل‌ها، به‌خصوص مینی‌بیل‌ها و دستگاه‌های دارای تجهیزات جانبی، ممکن است جک‌های دیگری مانند جک تیغه یا بوم‌گردان نیز داشته باشند.
| نوع جک | نام‌های رایج در بازار | وظیفه اصلی |
|---|---|---|
| جک بوم | جک بالابر، جک دکل | بالا و پایین بردن بوم |
| جک استیک | جک بازو، جک آرم | حرکت استیک یا بازوی میانی |
| جک باکت | جک خالی‌کن، جک پاکت | جمع‌کردن و بازکردن باکت |
| جک‌های فرعی | جک تیغه، آفست یا بوم‌گردان | اجرای حرکات جانبی در مدل‌های خاص |
جک بوم یا جک بالابر بیل مکانیکی
جک بوم نیروی لازم برای بالا و پایین بردن بوم اصلی بیل مکانیکی را تأمین می‌کند. این جک میان شاسی بالایی دستگاه و بوم نصب می‌شود و باتوجه‌به طراحی ماشین ممکن است یک یا دو جک بوم روی دستگاه قرار گرفته باشد. جک بوم هنگام بلند کردن مجموعه بوم، استیک، باکت و بار داخل باکت تحت بار قابل‌توجهی قرار می‌گیرد. به همین دلیل قطر سیلندر، قطر شفت، کورس، فاصله محل‌های نصب، ابعاد پین‌ها و فشار کاری آن باید متناسب با مشخصات دستگاه انتخاب شود.
در بازار، از جک بوم با نام‌های جک بالابر بیل مکانیکی یا جک دکل نیز یاد می‌شود. هنگام سفارش، بهتر است علاوه بر نام جک، تصویری از محل نصب نیز ارسال شود تا قطعه دقیقاً شناسایی شود.
جک استیک یا جک بازو بیل مکانیکی
جک استیک وظیفه حرکت بازوی میانی بیل مکانیکی را بر عهده دارد. این قطعه در بازار با نام‌های جک بازو و جک آرم نیز شناخته می‌شود. باز و بسته شدن جک استیک باعث می‌شود فاصله باکت نسبت به دستگاه تغییر کند و عملیات حفاری، کشیدن خاک و بارگیری انجام شود.
جک استیک در زمان حفاری زمین‌های سخت، برخورد با سنگ یا گیرکردن باکت ممکن است تحت بارهای سنگین و ضربه‌ای قرار بگیرد. در طراحی آن باید علاوه بر نیروی موردنیاز، طول آزاد شفت، احتمال کمانش، بارهای جانبی، وضعیت پین و بوش و شرایط محیطی دستگاه بررسی شود. خود استیک با جک استیک تفاوت دارد؛ استیک بخش سازه‌ای بازوی بیل است، درحالی‌که جک استیک سیلندر هیدرولیکی است که حرکت آن را کنترل می‌کند.
جک باکت یا جک خالی‌کن بیل مکانیکی
جک باکت حرکت باز و بسته شدن باکت را کنترل می‌کند. این جک معمولاً روی استیک نصب می‌شود و از طریق لینک‌ها و اتصالات مکانیکی، زاویه باکت را تغییر می‌دهد. در بازار قطعات ماشین‌آلات راه‌سازی، جک باکت با نام‌های جک خالی‌کن، جک پاکت یا سیلندر باکت نیز شناخته می‌شود. منظور از جک خالی‌کن در این کاربرد، سیلندر کنترل‌کننده حرکت باکت است و نباید آن را با شیر تخلیه فشار سیستم هیدرولیک اشتباه گرفت.
طول کورس، فاصله پین تا پین، قطر محل بوش‌ها و هندسه اتصالات در عملکرد صحیح جک باکت اهمیت زیادی دارند. تغییر غیراصولی این ابعاد ممکن است دامنه حرکت باکت را محدود کند یا باعث برخورد مکانیزم با نقاط انتهایی شود.
جک‌های فرعی بیل مکانیکی
برخی مینی‌بیل‌ها، بیل‌های چرخ‌لاستیکی و دستگاه‌های دارای مکانیزم‌های خاص ممکن است به جک‌های دیگری مجهز باشند؛ از جمله:
- جک تیغه
- جک بوم‌گردان
- جک آفست بوم
- جک تثبیت‌کننده
- جک متعلقات هیدرولیکی
ساخت این جک‌ها نیز باید براساس مدل دستگاه، محل نصب، نمونه قبلی یا نقشه تأییدشده انجام شود. برای سفارش هر یکی از انواع جک هیدرولیک بیل مکانیکی می‌توانید از طریق روبیکا، فرم درخواست پیش‌قیمت یا تماس با ما در ارتباط باشید.
قیمت جک هیدرولیک بیل مکانیکی چگونه محاسبه می‌شود؟
قیمت جک هیدرولیک بیل مکانیکی عدد ثابتی ندارد؛ زیرا جک بوم، استیک و باکت هر دستگاه دارای ابعاد، فشار کاری، نوع اتصال و شرایط بارگذاری متفاوتی است. حتی ممکن است جک دو مدل از یک برند، از نظر قطر سیلندر، کورس، قطر شفت، پورت‌ها و طول بسته با یکدیگر تفاوت داشته باشند. به همین دلیل قیمت نهایی پس از بررسی مشخصات فنی، نمونه یا نقشه جک محاسبه می‌شود.
| عامل | تأثیر بر قیمت |
|---|---|
| نوع جک | جک بوم، استیک و باکت ابعاد و طراحی متفاوتی دارند |
| برند و مدل دستگاه | هندسه نصب و شرایط کاری را تعیین می‌کند |
| قطر داخلی سیلندر | بر نیروی جک و مقدار متریال اثر می‌گذارد |
| قطر شفت | در مقاومت، وزن و هزینه ساخت مؤثر است |
| طول کورس | طول شفت و لوله موردنیاز را تعیین می‌کند |
| طول بسته جک | ساختار داخلی و فضای طراحی را محدود می‌کند |
| فشار کاری | بر طراحی بدنه، اتصالات و آب‌بندی اثر دارد |
| نوع سرجک | گوشواره، مچی، بوش و پین نیازمند ساخت اختصاصی هستند |
| پورت‌ها | نوع رزوه، سایز، محل و زاویه آن‌ها اهمیت دارد |
| شرایط کاری | معدن، تخریب و محیط‌های آلوده به طراحی سنگین‌تری نیاز دارند |
| تعداد سفارش | ساخت یک عدد با تولید چند عدد یکسان متفاوت است |
| نوع کنترل و تست | آزمایش‌های موردنیاز براساس مشخصات پروژه تعیین می‌شوند |
برای اعلام قیمت دقیق، حداقل مدل دستگاه، نوع جک و چند عکس واضح از نمونه قبلی لازم است. اگر نمونه یا نقشه در دسترس باشد، بررسی فنی و برآورد قیمت با دقت بیشتری انجام می‌شود. برای بررسی امکان ساخت و برآورد قیمت، عکس جک و مدل دستگاه را برای کارشناسان ما ارسال کنید.

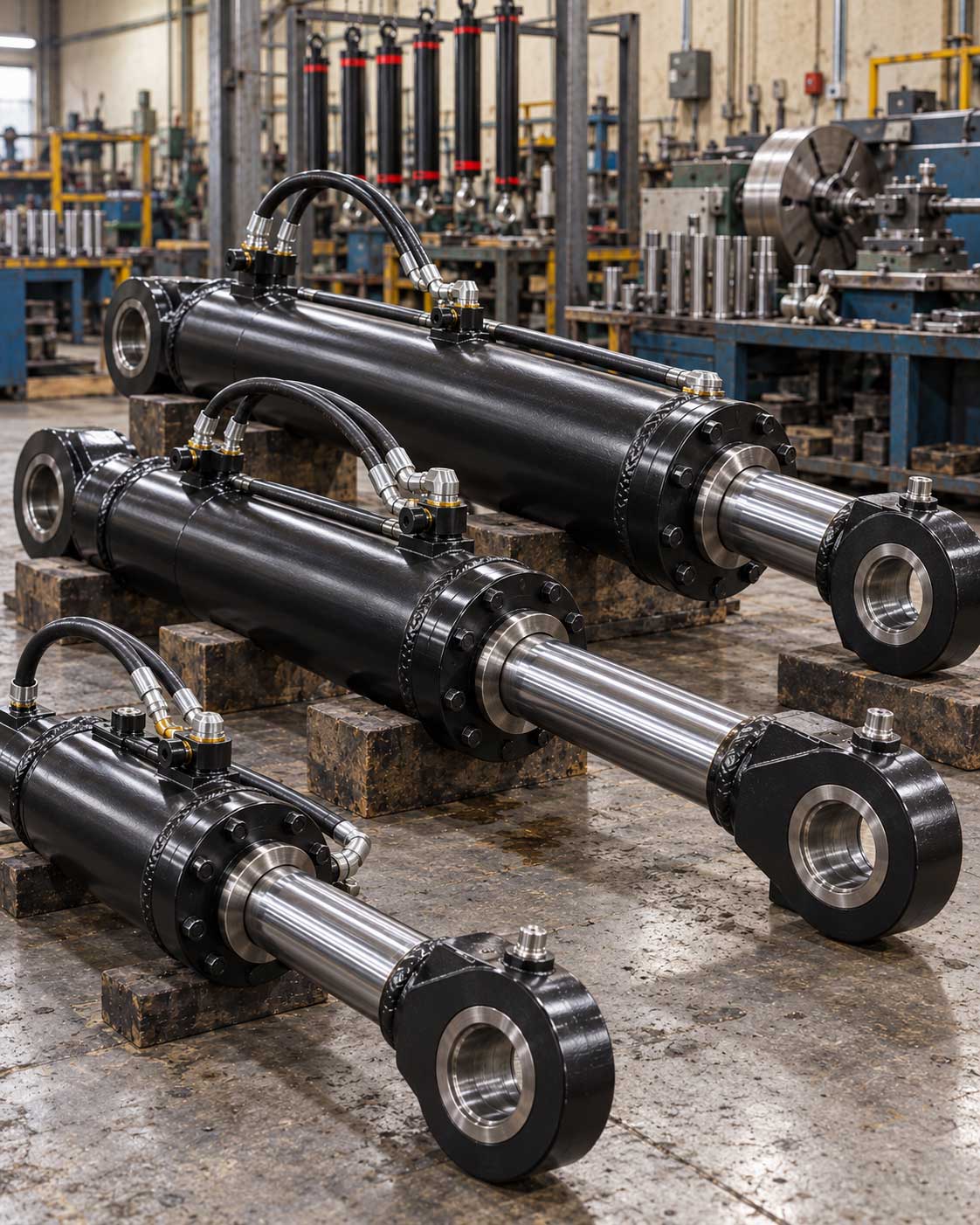

خرید و سفارش جک هیدرولیک بیل مکانیکی
خرید جک بیل مکانیکی سفارشی با انتخاب یک سایز عمومی انجام نمی‌شود. پیش از ثبت سفارش باید مشخص شود جک در کدام قسمت دستگاه نصب می‌شود، چه میزان حرکت و نیرو ایجاد می‌کند و ابعاد اتصالات آن چگونه است. فرآیند سفارش در تورال صنعت می‌تواند براساس یکی از این مسیرها انجام شود:
- ارسال نمونه قبلی برای اندازه‌برداری
- ارسال نقشه ساخت
- ارسال شماره فنی همراه با مدل دستگاه
- ارسال مشخصات فنی و ابعاد محل نصب
- طراحی جک برای یک مکانیزم جدید یا تغییر‌یافته
پس از دریافت اطلاعات، امکان ساخت بررسی و مشخصات موردنیاز تکمیل می‌شود. سپس پیشنهاد فنی، قیمت و زمان تحویل متناسب با همان سفارش اعلام خواهد شد. اگر اطلاعات کامل جک را در اختیار ندارید، می‌توانید بررسی را با ارسال عکس کامل جک، تصویر دو سر اتصال و مدل دستگاه آغاز کنید.
طراحی جک متناسب با مشخصات بیل مکانیکی
طراحی جک بیل مکانیکی فقط براساس قطر سیلندر و طول کورس انجام نمی‌شود. برای اینکه جک ساخته‌شده از نظر نیرو، ابعاد و نحوه نصب با دستگاه هماهنگ باشد، مجموعه‌ای از مشخصات مکانیکی و هیدرولیکی باید هم‌زمان بررسی شوند.
مهم‌ترین اطلاعات طراحی عبارت‌اند از:
- محل نصب جک
- نیروی موردنیاز
- فشار کاری سیستم
- فشارهای لحظه‌ای احتمالی
- قطر داخلی سیلندر
- قطر شفت
- طول کورس
- طول بسته و باز
- فاصله پین تا پین
- قطر و عرض بوش‌ها
- نوع اتصال دو سر جک
- سایز و نوع پورت‌ها
- محل و زاویه پورت‌ها
- سرعت موردنیاز
- تعداد سیکل کاری
- نوع روغن
- دمای کاری
- شرایط محیطی
- احتمال بار جانبی
- شرایط ضربه‌ای دستگاه
نیروی جک به فشار روغن و سطح مؤثر پیستون وابسته است. افزایش قطر سیلندر می‌تواند نیروی بیشتری ایجاد کند، اما انتخاب قطر باید با ظرفیت پمپ، فشار مدار، سرعت حرکت و فضای نصب هماهنگ باشد. قطر شفت نیز فقط براساس قطر پیستون انتخاب نمی‌شود. طول کورس، نیروی فشاری، طول آزاد شفت، نحوه نصب و احتمال کمانش در انتخاب آن نقش دارند.

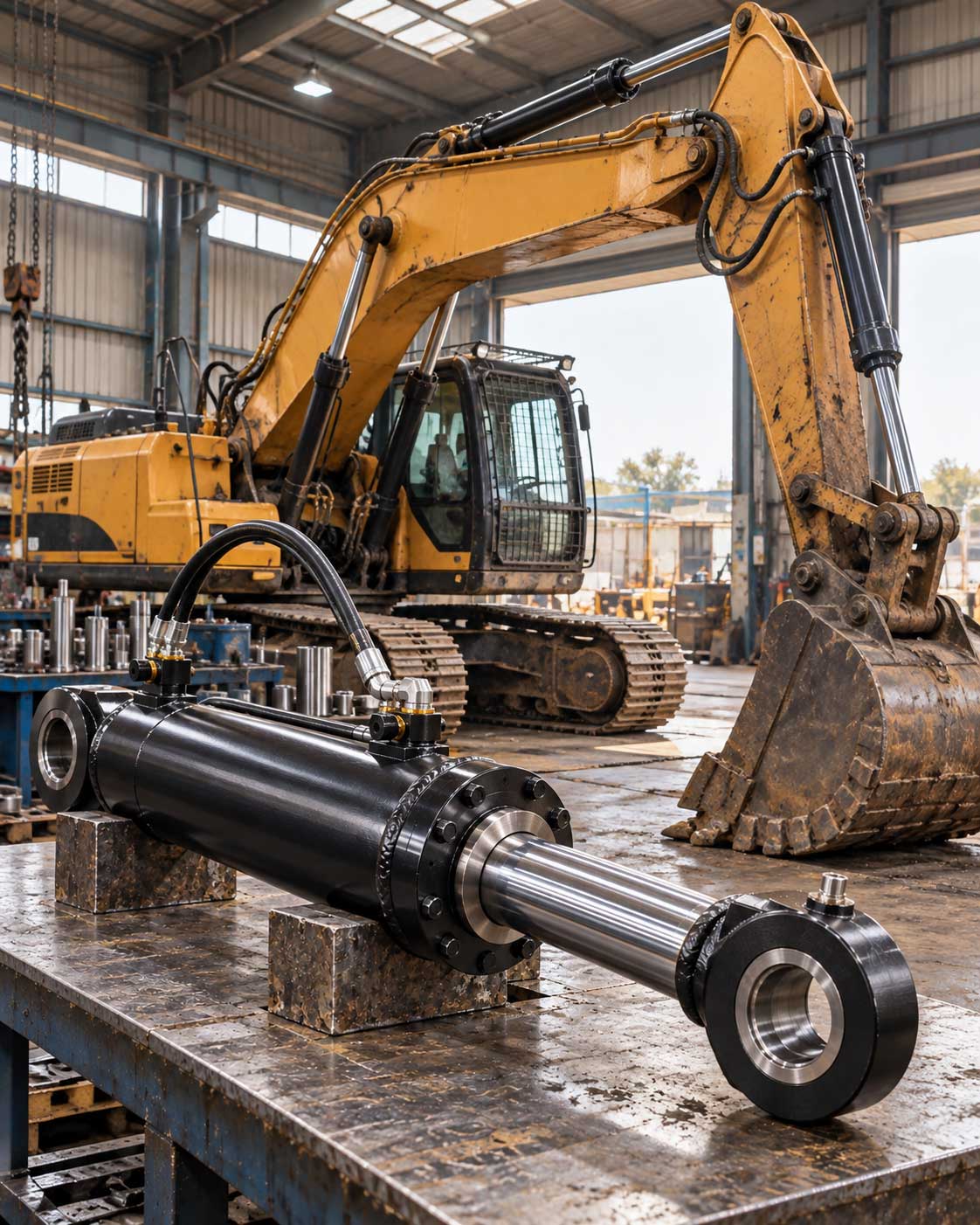

ساخت جک بیل مکانیکی براساس نمونه، نقشه یا شماره فنی
ساخت جک از روی نمونه
یکی از روش‌های رایج سفارش، ارسال جک قبلی برای اندازه‌برداری و ساخت نمونه جایگزین است. در این روش، مشخصات اصلی جک بررسی و ثبت می‌شوند؛ از جمله:
- قطر شفت
- قطر داخلی و خارجی لوله
- طول کورس
- طول بسته
- فاصله پین تا پین
- قطر پین‌ها
- عرض گوشواره‌ها
- نوع بوش
- موقعیت پورت‌ها
- نوع اتصالات دو سر
- مشخصات قطعات داخلی
ساخت از روی نمونه فقط به معنای کپی‌کردن ظاهر جک نیست. نمونه قبلی ممکن است قبلاً تعمیر یا تغییر داده شده باشد، شفت نامناسبی روی آن نصب شده باشد یا ابعاد بعضی قطعات آن با مشخصات اصلی دستگاه تفاوت داشته باشد. به همین دلیل نمونه باید همراه با مدل دستگاه و شرایط کاری بررسی شود.
ساخت جک از روی نقشه
اگر نقشه دو‌بعدی یا سه‌بعدی جک موجود باشد، امکان بررسی و ساخت براساس نقشه وجود دارد. نقشه باید تا حد امکان شامل این اطلاعات باشد:
- ابعاد کلی
- قطر سیلندر و شفت
- طول کورس
- طول بسته
- نوع و ابعاد اتصالات
- تلرانس‌های ضروری
- مشخصات پورت‌ها
- فشار کاری
- متریال یا الزامات سطحی
- شرایط بهره‌برداری
پیش از ساخت، نقشه و اطلاعات سفارش بررسی می‌شوند تا ابهام‌های احتمالی در ابعاد، فشار یا نحوه نصب مشخص شوند.
ساخت جک براساس شماره فنی
شماره فنی می‌تواند در شناسایی جک کمک کند، اما بهتر است همراه با مدل کامل دستگاه، شماره سریال و تصاویر نمونه ارسال شود. بعضی مدل‌های بیل مکانیکی باتوجه‌به سال تولید، طول بوم، نوع استیک یا پیکربندی دستگاه ممکن است از جک‌های متفاوتی استفاده کنند. به همین دلیل تأیید نهایی ساخت فقط براساس نام برند یا شماره ناقص انجام نمی‌شود و باید مشخصات واقعی دستگاه نیز بررسی شود.
طراحی جک برای مکانیزم سفارشی
در پروژه‌هایی که جک قبلی وجود ندارد یا مکانیزم دستگاه تغییر کرده است، طراحی از ابتدا انجام می‌شود. در این شرایط لازم است هندسه مکانیزم، دامنه حرکت، نیروی موردنیاز، فشار سیستم، نحوه نصب و فضای موجود مشخص شوند.
تغییر خودسرانه کورس یا طول جک قبلی توصیه نمی‌شود؛ زیرا تغییر این ابعاد می‌تواند زاویه حرکت بوم، استیک یا باکت را تغییر دهد و باعث برخورد قطعات، محدودشدن حرکت یا افزایش بار روی اتصالات شود.
برای سفارش ساخت جک بیل مکانیکی چه مشخصاتی ارسال کنیم؟
هرچه اطلاعات اولیه کامل‌تر باشد، امکان بررسی فنی و قیمت‌گذاری دقیق‌تر خواهد بود. با این حال، برای شروع لازم نیست تمام مشخصات مهندسی را بدانید.
اطلاعات اولیه
- برند دستگاه
- مدل کامل بیل مکانیکی
- شماره سریال، در صورت دسترسی
- نوع جک: بوم، استیک یا باکت
- شماره فنی، در صورت وجود
- تعداد موردنیاز
- عکس کامل جک
- عکس دو سر جک
- عکس پورت‌ها
- توضیح وضعیت یا نیاز پروژه
اطلاعات ابعادی
- قطر شفت
- طول کورس
- طول بسته
- طول باز
- فاصله پین تا پین در حالت بسته
- فاصله پین تا پین در حالت باز
- قطر پین‌ها
- عرض محل بوش یا گوشواره
- قطر خارجی یا داخلی لوله
- محل و جهت پورت‌ها
اطلاعات کاری
- فشار کاری سیستم
- شرایط استفاده دستگاه
- نوع عملیات
- ساعات کار روزانه
- محیط راه‌سازی، عمرانی یا معدنی
- وجود ضربه یا بارهای جانبی
- دمای تقریبی محیط یا روغن، در صورت اهمیت
اگر این اطلاعات را در اختیار ندارید، عکس واضح جک، مدل دستگاه و محل نصب آن را ارسال کنید تا اطلاعات موردنیاز مرحله‌به‌مرحله مشخص شود.
تفاوت جک بیل مکانیکی با جک هیدرولیک صنعتی معمولی چیست؟
جک بیل مکانیکی در محیط و شرایطی کار می‌کند که با بسیاری از جک‌های ثابت صنعتی متفاوت است. این جک علاوه بر فشار داخلی روغن، ممکن است در معرض نیروهای ضربه‌ای، تغییر جهت بار، گردوغبار، رطوبت و آلودگی شدید قرار بگیرد.
مهم‌ترین شرایط کاری جک بیل مکانیکی عبارت‌اند از:
- فعالیت در محیط باز
- تماس با خاک، گل و ذرات ساینده
- بارگذاری متغیر و ضربه‌ای
- تغییر جهت مکرر حرکت
- احتمال فشارهای لحظه‌ای
- احتمال ورود بار جانبی
- قرارگیری شفت در معرض آلودگی
- لقی احتمالی پین و بوش
- ساعات کاری طولانی
- نیاز به تطبیق دقیق با مکانیزم دستگاه
جک هیدرولیک برای ایجاد نیروی خطی طراحی می‌شود و بار جانبی نامناسب می‌تواند موجب افزایش سایش شفت، بوش، گلویی و آب‌بندها شود. به همین دلیل سلامت پین‌ها، بوش‌ها و محل‌های نصب دستگاه نیز باید همراه با خود جک بررسی شود. گردگیر جک نیز در محیط‌های آلوده اهمیت زیادی دارد. این قطعه باید از ورود ذرات خارجی همراه با شفت به داخل مجموعه آب‌بندی جلوگیری کند. ورود آلودگی می‌تواند باعث خط افتادن شفت، آسیب آب‌بندها و کاهش عمر قطعات داخلی شود.
اجزای جک هیدرولیک بیل مکانیکی
1. لوله یا بدنه سیلندر
لوله سیلندر محفظه اصلی جک است که پیستون درون آن حرکت می‌کند و فشار روغن را تحمل می‌کند. قطر داخلی، ضخامت، صافی سطح و هم‌راستایی لوله بر آب‌بندی و حرکت صحیح پیستون اثر مستقیم دارند.
2. شفت یا میل‌پیستون
شفت نیروی ایجادشده در داخل سیلندر را به مکانیزم دستگاه منتقل می‌کند. قطر، طول، صافی، پوشش سطحی و مقاومت شفت باید متناسب با فشار، کورس و شرایط بارگذاری انتخاب شوند. خط، خوردگی یا خمیدگی شفت می‌تواند باعث خرابی گردگیر و پکینگ، نشتی روغن و سایش نامتقارن قطعات داخلی شود.
3. پیستون
پیستون داخل لوله حرکت می‌کند و فضای دو سمت جک را از یکدیگر جدا می‌سازد. فشار روغن روی سطح پیستون نیروی حرکت شفت را ایجاد می‌کند. آب‌بندی صحیح پیستون از عبور کنترل‌نشده روغن میان دو محفظه جلوگیری می‌کند.
4. گلویی
گلویی در قسمت خروج شفت قرار دارد و مجموعه آب‌بند شفت، گردگیر و بوش راهنما را در خود جای می‌دهد. طراحی و ماشین‌کاری صحیح گلویی برای هدایت شفت و جلوگیری از نشتی اهمیت دارد.
5. پکینگ‌ها و آب‌بندها
مجموعه آب‌بندی جک می‌تواند شامل آب‌بند شفت، آب‌بند پیستون، اورینگ‌ها، رینگ‌های پشتیبان و قطعات دیگر باشد. نوع آب‌بندی باید متناسب با فشار، سرعت، دما، روغن و شرایط محیطی انتخاب شود.
6. گردگیر
گردگیر در قسمت بیرونی گلویی قرار می‌گیرد و هنگام جمع‌شدن شفت، خاک، گل، رطوبت و ذرات خارجی را از سطح آن پاک می‌کند. آسیب گردگیر می‌تواند زمینه ورود آلودگی به مجموعه داخلی را فراهم کند.
7. بوش و رینگ راهنما
بوش‌ها و رینگ‌های راهنما به هدایت شفت و پیستون کمک می‌کنند و مانع تماس مستقیم قطعات فلزی با یکدیگر می‌شوند. لقی یا سایش این قطعات می‌تواند فشار بیشتری به آب‌بندها وارد کند.
8. سرجک، گوشواره و محل بوش
اتصالات دو سر جک، نیرو را به بوم، استیک، باکت یا شاسی منتقل می‌کنند. ابعاد این قسمت‌ها، قطر پین، عرض محل اتصال و هم‌راستایی آن‌ها باید با دستگاه هماهنگ باشد.
9. پورت‌های روغن
روغن هیدرولیک از طریق پورت‌ها وارد یا از جک خارج می‌شود. سایز، نوع رزوه، محل و جهت قرارگیری پورت باید با شیلنگ‌ها و فضای نصب دستگاه تطبیق داشته باشد. پمپ، شیر کنترل، مخزن، فیلتر و شیلنگ‌ها اجزای سیستم هیدرولیک بیل مکانیکی هستند، اما جزء داخلی خود جک محسوب نمی‌شوند.
مراحل طراحی و ساخت جک بیل مکانیکی در تورال صنعت
فرآیند طراحی و ساخت باتوجه‌به نوع سفارش می‌تواند متفاوت باشد، اما مسیر کلی شامل مراحل زیر است:
- دریافت مدل دستگاه، عکس، نمونه یا نقشه
- شناسایی نوع جک و محل نصب
- بررسی اطلاعات فنی و شرایط کاری
- اندازه‌برداری نمونه یا کنترل نقشه
- تعیین کورس و طول بسته
- بررسی قطر سیلندر و نیروی موردنیاز
- بررسی قطر شفت و احتمال کمانش
- تعیین نوع اتصالات، بوش‌ها و پورت‌ها
- انتخاب ساختار و آب‌بندی متناسب با پروژه
- تهیه یا تأیید نقشه ساخت
- اعلام قیمت و زمان تحویل
- ماشین‌کاری و ساخت قطعات
- مونتاژ مجموعه
- کنترل ابعاد اصلی
- بررسی حرکت و آب‌بندی
- انجام تست‌های تعیین‌شده برای سفارش
- آماده‌سازی و تحویل محصول
در ساخت جک جایگزین، تنها قطر و کورس بررسی نمی‌شوند. فاصله پین‌ها، ابعاد گوشواره، جهت پورت‌ها و طول بسته نیز باید با دستگاه هماهنگ باشند تا جک بدون ایجاد تغییر ناخواسته در مکانیزم نصب شود.
کنترل کیفیت و تست جک پیش از تحویل
کنترل جک هیدرولیک بیل مکانیکی باید متناسب با مشخصات فنی همان سفارش انجام شود. نوع و محدوده آزمون‌ها براساس طراحی، فشار کاری و توافق فنی تعیین می‌شود.
موارد قابل بررسی پیش از تحویل عبارت‌اند از:
- قطر و وضعیت سطح شفت
- صافی و هم‌راستایی شفت
- سطح داخلی لوله
- طول کورس
- طول بسته
- فاصله پین تا پین
- قطر و عرض محل پین‌ها
- وضعیت بوش‌ها
- محل و زاویه پورت‌ها
- مونتاژ قطعات آب‌بندی
- حرکت رفت و برگشت
- نشتی خارجی
- نشتی داخلی
- تحمل فشار تعیین‌شده
- وضعیت اتصالات و جوش‌ها
فشار تست، مدت تست و مدارک قابل تحویل باید در زمان سفارش و براساس مشخصات پروژه تعیین شوند. در صورت نیاز به گزارش یا مستندات خاص، این موضوع باید پیش از شروع ساخت اعلام شود.
ساخت جک برای برندهای مختلف بیل مکانیکی
تورال صنعت امکان بررسی، طراحی و ساخت جک جایگزین برای برندها و مدل‌های مختلف بیل مکانیکی را دارد؛ از جمله:
- کوماتسو
- کاترپیلار
- هیوندای
- ولوو
- هیتاچی
- دوسان
- کوبلکو
- سانی
- XCMG
- لیبهر
- JCB
- سایر ماشین‌آلات راه‌سازی و معدنی
ذکر نام این برندها به معنای نمایندگی، تأمین قطعه اورجینال یا یکسان بودن مشخصات تمام مدل‌ها نیست. امکان ساخت هر جک پس از بررسی مدل دستگاه، شماره فنی، نمونه، نقشه و شرایط کاری تأیید می‌شود. برای نمونه، عبارت «جک بیل مکانیکی کوماتسو» به‌تنهایی برای سفارش کافی نیست؛ زیرا مدل دستگاه، نوع جک، سال یا سری تولید و پیکربندی بازوی آن نیز می‌توانند در انتخاب مشخصات تأثیر داشته باشند.
چه زمانی ساخت جک جدید مناسب‌تر است؟
انتخاب میان تعمیر جک قبلی و ساخت جک جدید به میزان آسیب و شرایط دستگاه بستگی دارد. در موارد زیر ممکن است ساخت جک جایگزین راهکار مناسب‌تری باشد:
- جک کامل در بازار موجود نیست.
- زمان تأمین نمونه وارداتی طولانی است.
- شفت، لوله یا اتصالات آسیب گسترده دارند.
- سرجک یا گوشواره تغییر شکل داده است.
- تعمیرات قبلی چند بار تکرار شده‌اند.
- مشخصات جک قبلی با شرایط کاری دستگاه هماهنگ نیست.
- دستگاه یا مکانیزم سفارشی است.
- جک قبلی نقشه یا شماره فنی قابل‌دسترسی ندارد.
- تغییر مهندسی‌شده در مکانیزم لازم است.
نشتی روغن به‌تنهایی همیشه به معنای نیاز به ساخت جک کامل نیست. ممکن است مشکل از آب‌بند، شفت، بوش، گلویی یا سطح داخلی لوله باشد. در مقابل، تعویض ساده پکینگ نیز برای جکی که شفت خمیده، بوش فرسوده یا لوله آسیب‌دیده دارد راه‌حل کاملی نیست.
همچنین کاهش قدرت یا پایین آمدن بازو همیشه از خود جک ناشی نمی‌شود و ممکن است به پمپ، شیر کنترل، فشار سیستم یا اجزای دیگر مدار ارتباط داشته باشد. پیش از تصمیم نهایی باید علت اصلی مشکل مشخص شود.
علائم نیاز به بررسی جک بیل مکانیکی
نشتی روغن از گلویی
نشتی می‌تواند در اثر فرسودگی آب‌بند، خط افتادن شفت، آسیب گردگیر، لقی بوش یا بار جانبی ایجاد شود. تعویض آب‌بند بدون بررسی سطح شفت و وضعیت بوش ممکن است باعث تکرار نشتی شود.
خط یا خوردگی شفت
خراش، ضربه، زنگ‌زدگی یا خوردگی روی سطح شفت می‌تواند به لبه آب‌بند آسیب بزند و موجب روغن‌ریزی شود. وضعیت سطح شفت باید پیش از مونتاژ آب‌بند جدید بررسی شود.
پایین آمدن تدریجی بوم یا باکت
این وضعیت ممکن است در اثر نشتی داخلی جک یا ایراد در شیرها و مدار هیدرولیک رخ دهد. برای تشخیص صحیح، بررسی فنی مجموعه لازم است.
حرکت ضربه‌ای یا ناپایدار
وجود هوا در مدار، آلودگی روغن، گیر مکانیکی، مشکل شیر، اصطکاک غیرعادی یا ایراد داخلی جک می‌تواند باعث حرکت نامنظم شود.
خم‌شدن شفت
خمیدگی شفت ممکن است نتیجه ضربه، بار جانبی، ناهم‌راستایی، لقی پین‌ها یا انتخاب نامناسب قطر شفت باشد. استفاده مجدد از شفت خمیده بدون بررسی می‌تواند به قطعات داخلی و آب‌بندها آسیب بیشتری وارد کند.
لقی محل اتصال
فرسودگی بوش یا پین می‌تواند باعث ایجاد لقی، ضربه و بار جانبی روی جک شود. هنگام بررسی خرابی جک، نقاط اتصال دستگاه نیز باید کنترل شوند.
نگهداری صحیح جک هیدرولیک بیل مکانیکی
بازرسی منظم جک می‌تواند بعضی آسیب‌ها را پیش از گسترش شناسایی کند. مهم‌ترین موارد قابل بررسی عبارت‌اند از:
- کنترل نشتی اطراف گلویی و اتصالات
- بررسی شفت از نظر خط، ضربه و خوردگی
- سالم بودن گردگیر
- کنترل پین‌ها و بوش‌های محل نصب
- بررسی شیلنگ‌ها و پورت‌ها
- جلوگیری از ادامه کار با نشتی شدید
- رعایت برنامه تعویض روغن و فیلتر دستگاه
- جلوگیری از ورود آلودگی هنگام بازکردن خطوط
- توجه به حرکت، صدا یا دمای غیرعادی
- بررسی فشار سیستم در صورت خرابی تکرارشونده
برای نگه‌داشتن بوم، استیک یا باکت نباید فقط به فشار سیستم هیدرولیک اعتماد کرد. پیش از بازکردن خطوط یا جداکردن جک، دستگاه باید به‌صورت ایمن متوقف، بار مکانیکی مهار و فشار باقی‌مانده مدار تخلیه شود.
چرا تورال صنعت؟
تورال صنعت جک هیدرولیک بیل مکانیکی را به‌صورت سفارشی و براساس مشخصات واقعی هر سفارش طراحی و تولید می‌کند. هدف این است که جک ساخته‌شده از نظر نیروی خروجی، طول کورس، ابعاد نصب و شرایط کاری با دستگاه هماهنگ باشد.
مزیت‌های سفارش از تورال صنعت عبارت‌اند از:
- طراحی و ساخت مستقیم
- امکان بررسی نمونه، نقشه یا شماره فنی
- ساخت جک بوم، استیک و باکت
- امکان طراحی ابعاد سفارشی
- تطبیق طول بسته و کورس
- بررسی قطر شفت و شرایط بارگذاری
- ساخت اتصالات متناسب با پین و بوش دستگاه
- تعیین پورت‌ها متناسب با فضای نصب
- کنترل ابعادی و عملکردی
- ارتباط مستقیم با واحد فنی
- ثبت مشخصات برای سفارش‌های بعدی
مشخصات نهایی، زمان ساخت، نوع تست و شرایط تحویل پس از بررسی اطلاعات پروژه اعلام می‌شوند.
سؤالات متداول
قیمت جک هیدرولیک بیل مکانیکی چقدر است؟
قیمت به نوع جک، مدل دستگاه، قطر سیلندر، قطر شفت، کورس، طول بسته، فشار کاری، ابعاد اتصالات، نوع آب‌بندی و تعداد سفارش بستگی دارد. برای اعلام قیمت دقیق باید حداقل عکس جک، مدل دستگاه و محل نصب آن بررسی شود.
تفاوت جک بوم، استیک و باکت چیست؟
جک بوم وظیفه بالا و پایین بردن بوم اصلی را دارد. جک استیک یا بازو، حرکت بازوی میانی را کنترل می‌کند و جک باکت یا خالی‌کن، زاویه و حرکت باکت را تغییر می‌دهد. ابعاد و مشخصات این سه جک معمولاً با یکدیگر متفاوت هستند.
آیا امکان ساخت جک بیل مکانیکی از روی نمونه وجود دارد؟
بله، امکان اندازه‌برداری و ساخت جک جایگزین براساس نمونه قبلی وجود دارد. بهتر است همراه نمونه، مدل دستگاه، محل نصب و شرایط کاری نیز اعلام شوند تا مشخصات جک فقط براساس ظاهر نمونه تعیین نشود.
اگر نقشه جک را نداشته باشیم امکان ساخت وجود دارد؟
در بسیاری از سفارش‌ها می‌توان بررسی را براساس نمونه، شماره فنی، تصاویر و مشخصات دستگاه آغاز کرد. امکان نهایی ساخت پس از بررسی اطلاعات و ابعاد موردنیاز مشخص می‌شود.
آیا شماره فنی برای ساخت جک کافی است؟
شماره فنی اطلاعات مهمی برای شناسایی جک فراهم می‌کند، اما بهتر است همراه با مدل کامل، سریال دستگاه و تصاویر نمونه ارسال شود. پیکربندی‌های مختلف یک دستگاه ممکن است از جک‌های متفاوتی استفاده کنند.
آیا امکان ساخت جک بوم بیل مکانیکی وجود دارد؟
بله، تورال صنعت امکان طراحی و ساخت جک بوم یا جک بالابر بیل مکانیکی را براساس نمونه، نقشه و مشخصات دستگاه دارد. تعداد جک‌های بوم و ابعاد آن‌ها باید براساس مدل دستگاه بررسی شوند.
آیا جک استیک و جک بازو یک قطعه هستند؟
در اصطلاح بازار، جک استیک، جک بازو و جک آرم معمولاً به سیلندری گفته می‌شود که حرکت استیک یا بازوی میانی بیل را کنترل می‌کند.
جک خالی‌کن بیل مکانیکی چیست؟
جک خالی‌کن نام رایج جک باکت است. این جک از طریق مکانیزم لینک، باکت را جمع یا باز می‌کند و امکان حفاری، نگه‌داشتن و تخلیه مواد را فراهم می‌سازد.
آیا می‌توان طول کورس جک قبلی را تغییر داد؟
تغییر کورس فقط پس از بررسی هندسه مکانیزم امکان‌پذیر است. افزایش یا کاهش غیراصولی کورس می‌تواند باعث برخورد قطعات، محدودشدن حرکت یا افزایش بار روی اتصالات شود.
چگونه نوع جک دستگاه را تشخیص دهیم؟
محل نصب بهترین نشانه است. جک متصل به شاسی و بوم، جک بوم است؛ جکی که حرکت بازوی میانی را کنترل می‌کند جک استیک است و جک نصب‌شده روی استیک که باکت را حرکت می‌دهد، جک باکت نام دارد. در صورت تردید می‌توانید عکس محل نصب را ارسال کنید.
برای استعلام قیمت چه اطلاعاتی لازم است؟
برای بررسی اولیه، مدل دستگاه، نوع جک، تعداد و چند عکس واضح کافی است. برای قیمت دقیق‌تر، شماره فنی، قطر شفت، کورس، طول بسته، قطر پین و مشخصات فشار نیز ارسال شوند.
زمان ساخت جک بیل مکانیکی چقدر است؟
زمان ساخت به ابعاد جک، پیچیدگی اتصالات، اطلاعات ورودی، تعداد سفارش و عملیات موردنیاز بستگی دارد. زمان دقیق پس از بررسی نمونه یا مشخصات پروژه اعلام می‌شود.
آیا جک پیش از تحویل تست می‌شود؟
کنترل‌ها و تست‌های موردنیاز متناسب با مشخصات فنی سفارش تعیین می‌شوند. فشار تست، مدت آزمون و مدارک موردنیاز باید هنگام ثبت سفارش مشخص شوند.
آیا برای برندهای مختلف جک ساخته می‌شود؟
امکان بررسی ساخت جک برای برندهای مختلف از جمله کوماتسو، کاترپیلار، هیوندای، ولوو، هیتاچی، دوسان، کوبلکو، سانی و سایر ماشین‌آلات وجود دارد. تأیید نهایی به مدل، شماره فنی، ابعاد و شرایط کاری بستگی دارد.
آیا امکان ساخت یک عدد جک وجود دارد؟
امکان ساخت تکی یا تعدادی پس از بررسی مشخصات فنی، ابعاد و شرایط سفارش اعلام می‌شود. در سفارش‌های تکراری، ثبت مشخصات و نقشه نهایی می‌تواند سفارش بعدی را ساده‌تر کند.
شرایط ضمانت جک چگونه است؟
شرایط ضمانت براساس نوع جک، مشخصات پروژه و شرایط بهره‌برداری در پیشنهاد فنی یا پیش‌فاکتور سفارش اعلام می‌شود.
برای استعلام ساخت جک بیل مکانیکی چه اطلاعاتی ارسال کنیم؟
برای شروع بررسی لازم نیست تمام اطلاعات مهندسی جک را بدانید. این موارد را برای تورال صنعت ارسال کنید:
- عکس کامل جک
- عکس دو سر اتصال
- عکس پورت‌های روغن
- برند و مدل بیل مکانیکی
- محل نصب جک
- تعداد موردنیاز
- شماره فنی، در صورت وجود
- نقشه یا ابعاد، در صورت دسترسی
پس از بررسی اولیه، اگر اندازه یا مشخصات دیگری لازم باشد، کارشناسان فنی موارد موردنیاز را اعلام خواهند کرد.
